Содержание к диссертации

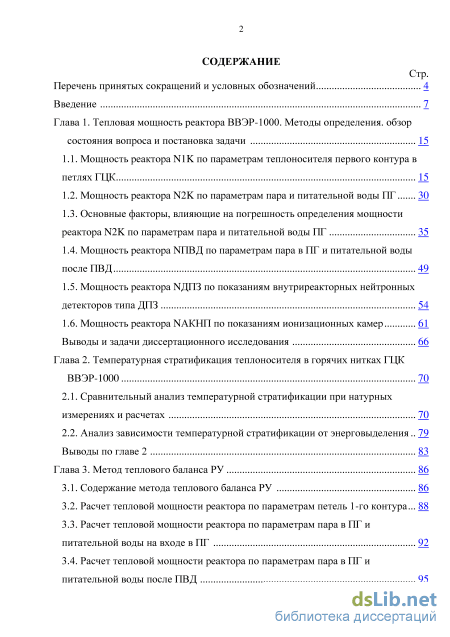

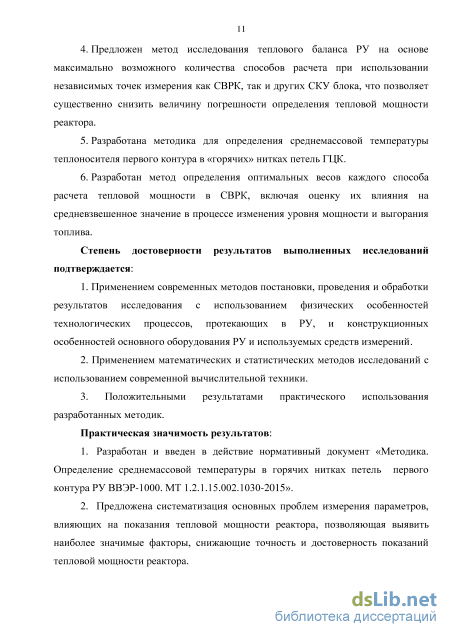

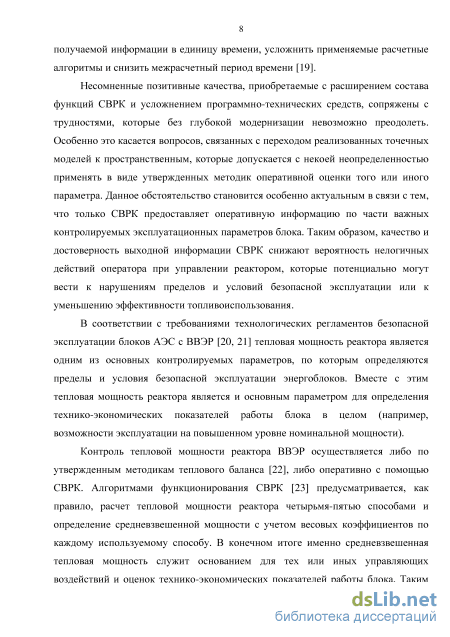

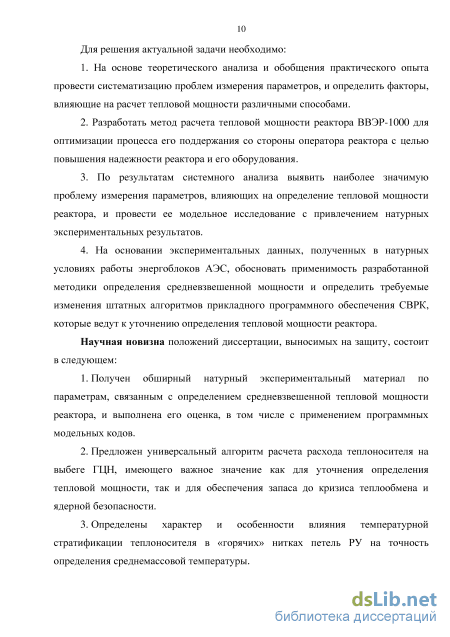

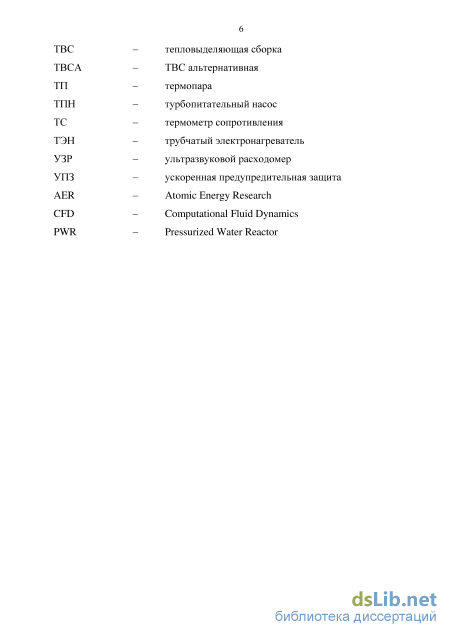

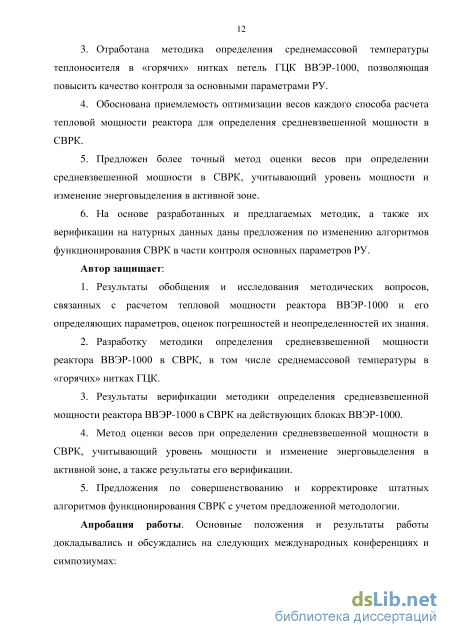

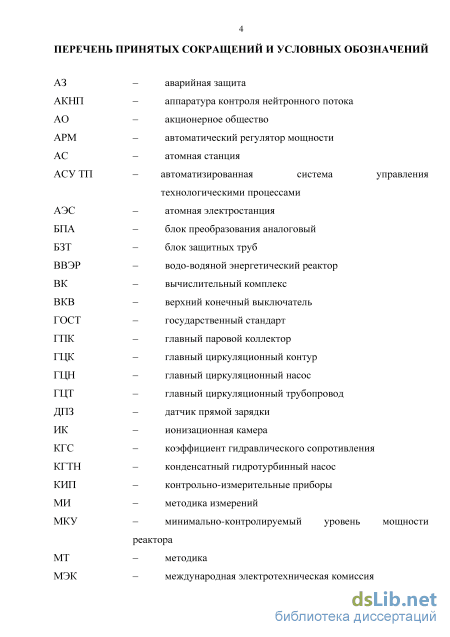

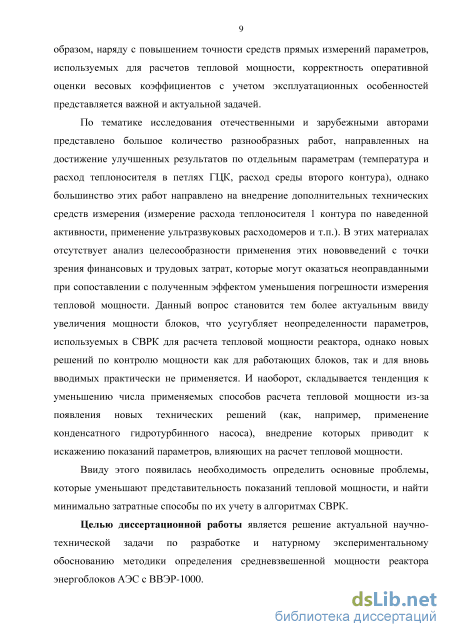

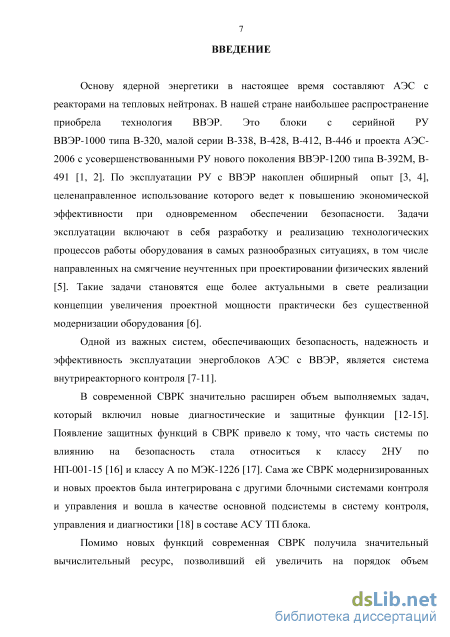

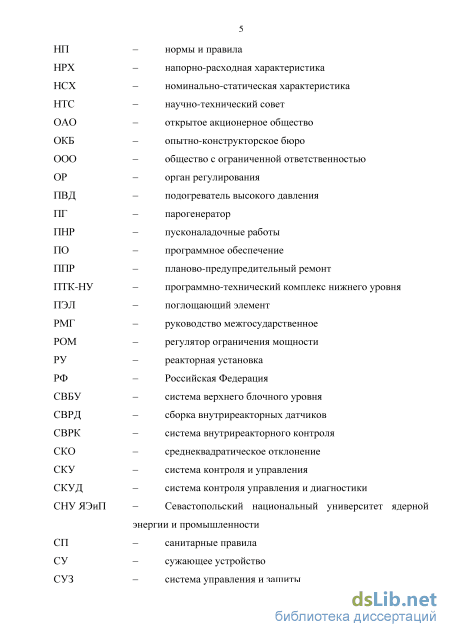

Введение
Глава 1. Тепловая мощность реактора ВВЭР-1000. Методы определения. обзор состояния вопроса и постановка задачи 15

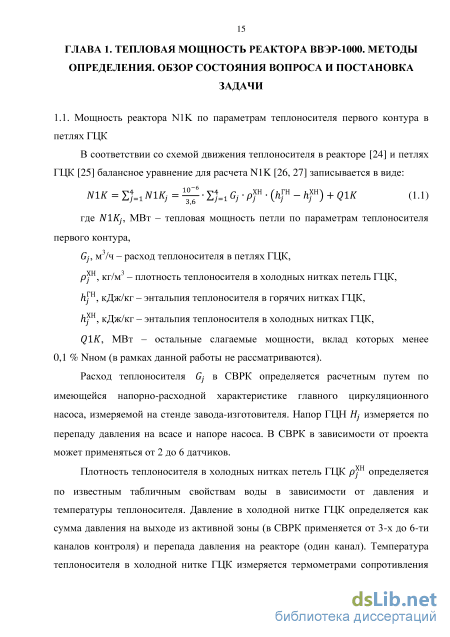

1.1. Мощность реактора N1K по параметрам теплоносителя первого контура в петлях ГЦК 15
1.2. Мощность реактора N2K по параметрам пара и питательной воды ПГ 30
1.3. Основные факторы, влияющие на погрешность определения мощности реактора N2K по параметрам пара и питательной воды ПГ 35
1.4. Мощность реактора NПВД по параметрам пара в ПГ и питательной воды после ПВД 49
1.5. Мощность реактора NДПЗ по показаниям внутриреакторных нейтронных детекторов типа ДПЗ 54
1.6. Мощность реактора NАКНП по показаниям ионизационных камер 61
Выводы и задачи диссертационного исследования 66
Глава 2. STRONG Температурная стратификация теплоносителя в горячих нитках ГЦК
ВВЭР-1000 STRONG 70
2.1. Сравнительный анализ температурной стратификации при натурных измерениях и расчетах 70
2.2. Анализ зависимости температурной стратификации от энерговыделения 79
Выводы по главе 2 83
Глава 3. Метод теплового баланса РУ 86
3.1. Содержание метода теплового баланса РУ 86
3.2. Расчет тепловой мощности реактора по параметрам петель 1-го контура 88
3.3. Расчет тепловой мощности реактора по параметрам пара в ПГ и питательной воды на входе в ПГ 92
3.4. Расчет тепловой мощности реактора по параметрам пара в ПГ и питательной воды после ПВД 95
3.5. Расчет тепловой мощности реактора по параметрам пара в ПГ и питательной воды после ТПН 96
3.6. Расчет тепловой мощности реактора по параметрам на ТВС 97
Выводы по главе 3 101
Глава 4. Методика определения средневзвешенной мощности реактора для РУ ВВЭР-1000 102
4.1. Содержание методики определения средневзвешенной мощности реактора 102
4.2. Уточнение расхода теплоносителя в петлях первого контура 108
4.3. Определение поправок к показаниям температурных датчиков 113
4.4. Определение оптимальных весовых коэффициентов каждого способа расчета мощности 123
Выводы по главе 4 131
Заключение 133
Список использованных источников 138
