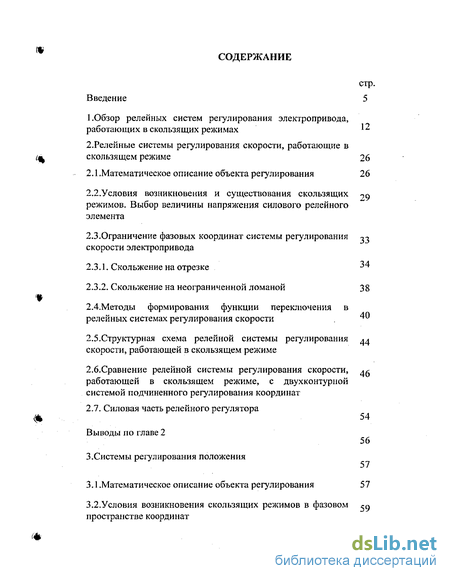

Содержание к диссертации
стр.
Введение 5
1.Обзор релейных систем регулирования электропривода,
работающих в скользящих режимах 12
2.Релейные системы регулирования скорости, работающие в
скользящем режиме 26
2.1 .Математическое описание объекта регулирования 26
2.2.Условия возникновения и существования скользящих 2о
режимов. Выбор величины напряжения силового релейного
элемента
2.3.Ограничение фазовых координат системы регулирования ^
скорости электропривода
Скольжение на отрезке ->4
Скольжение на неограниченной ломаной 38
2.4.Методы формирования функции переключения в релейных системах регулирования скорости
2.5.Структурная схема релейной системы регулирования л л скорости, работающей в скользящем режиме
2.6.Сравнение релейной системы регулирования скорости, л*-работающей в скользящем режиме, с двухконтурной системой подчиненного регулирования координат
2.7. Силовая часть релейного регулятора
Выводы по главе 2
3.Системы регулирования положения
57
3.1 .Математическое описание объекта регулирования 57
3.2.Условия возникновения скользящих режимов в фазовом rq пространстве координат

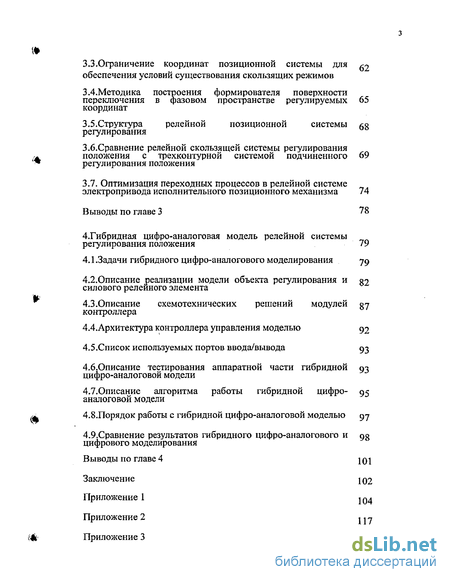

3.3 .Ограничение координат позиционной системы для ^> обеспечения условий существования скользящих режимов
ЗАМетодика построения формирователя поверхности переключения в фазовом пространстве регулируемых 65 координат
3.5. Структура релейной позиционной системы 58
регулирования
3.6.Сравнение релейной скользящей системы регулирования положения с трехконтурной системой подчиненного 69 регулирования положения
3.7. Оптимизация переходных процессов в релейной системе электропривода исполнительного позиционного механизма 74
Выводы по главе 3 78
4.Гибридная цифро-аналоговая модель релейной системы
регулирования положения 79
4.1.Задачи гибридного цифро-аналогового моделирования уд
4.2.Описание реализации модели объекта регулирования и go силового релейного элемента
4.3 .Описание схемотехнических решений модулей о у контроллера
4.4.Архитектура контроллера управления моделью 92
4.5.Список используемых портов ввода/вывода 93
4.6.Описание тестирования аппаратной части гибридной от цифро-аналоговой модели
4.7. Описание алгоритма работы гибридной цифро- Q5 аналоговой модели
4.8.Порядок работы с гибридной цифро-аналоговой моделью 97
4.9.Сравнение результатов гибридного цифро-аналогового и 98 цифрового моделирования
Выводы по главе 4 \ q j
Заключение \ Q2
Приложение 1 jq4
Приложение 2 11 j
Приложение 3 jig
і*
#
*

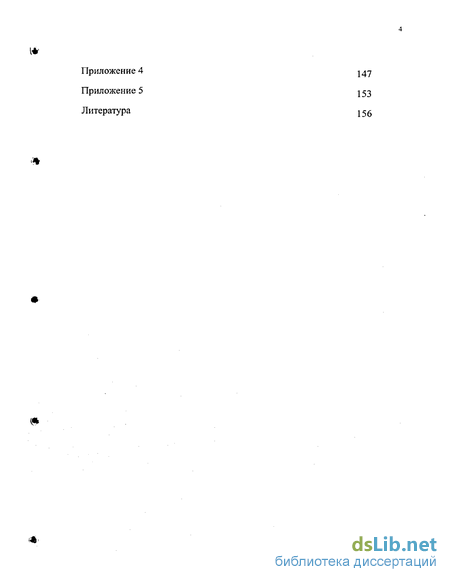

Приложение 4 j47
Приложение 5 j53
Литература 156

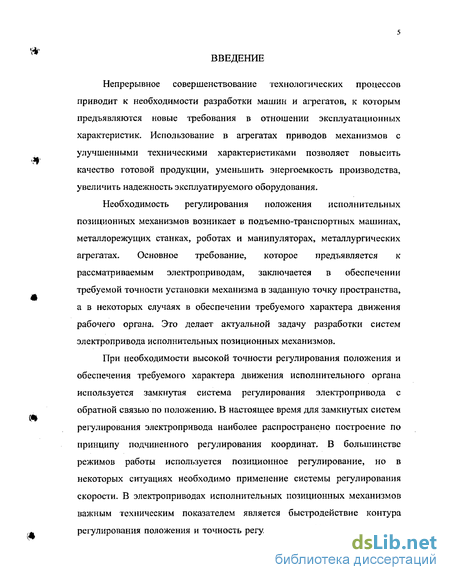

Введение к работе
Непрерывное совершенствование технологических процессов приводит к необходимости разработки машин и агрегатов, к которым предъявляются новые требования в отношении эксплуатационных характеристик. Использование в агрегатах приводов механизмов с улучшенными техническими характеристиками позволяет повысить качество готовой продукции, уменьшить энергоемкость производства, увеличить надежность эксплуатируемого оборудования.
Необходимость регулирования положения исполнительных позиционных механизмов возникает в подъемно-транспортных машинах, металлорежущих станках, роботах и манипуляторах, металлургических агрегатах. Основное требование, которое предъявляется к рассматриваемым электроприводам, заключается в обеспечении требуемой точности установки механизма в заданную точку пространства, а в некоторых случаях в обеспечении требуемого характера движения рабочего органа. Это делает актуальной задачу разработки систем электропривода исполнительных позиционных механизмов.
При необходимости высокой точности регулирования положения и обеспечения требуемого характера движения исполнительного органа используется замкнутая система регулирования электропривода с обратной связью по положению. В настоящее время для замкнутых систем регулирования электропривода наиболее распространено построение по принципу подчиненного регулирования координат. В большинстве режимов работы используется позиционное регулирование, но в некоторых ситуациях необходимо применение системы регулирования скорости. В электроприводах исполнительных позиционных механизмов важным техническим показателем является быстродействие контура регулирования положения и точность регулирования. При использовании

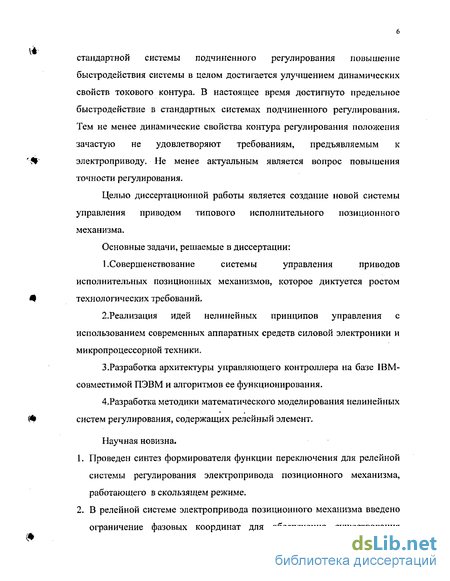

стандартной системы подчиненного регулирования повышение быстродействия системы в целом достигается улучшением динамических свойств токового контура. В настоящее время достигнуто предельное быстродействие в стандартных системах подчиненного регулирования. Тем не менее динамические свойства контура регулирования положения зачастую не удовлетворяют требованиям, предъявляемым к электроприводу. Не менее актуальным является вопрос повышения точности регулирования.
Целью диссертационной работы является создание новой системы управления приводом типового исполнительного позиционного механизма.
Основные задачи, решаемые в диссертации:
1, Совершенствование системы управления приводов
исполнительных позиционных механизмов, которое диктуется ростом технологических требований.
2.Реализация идей нелинейных принципов управления с использованием современных аппаратных средств силовой электроники и микропроцессорной техники.
3.Разработка архитектуры управляющего контроллера на базе IBM-совместимой ПЭВМ и алгоритмов ее функционирования.
4.Разработка методики математического моделирования нелинейных систем регулирования, содержащих релейный элемент.
Научная новизна.
Проведен синтез формирователя функции переключения для релейной системы регулирования электропривода позиционного механизма, работающего в скользящем режиме.
В релейной системе электропривода позиционного механизма введено ограничение фазовых координат для обеспечения существования

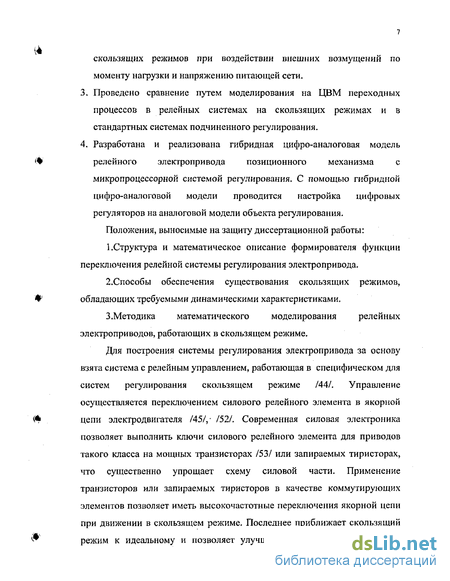

скользящих режимов при воздействии внешних возмущений по моменту нагрузки и напряжению питающей сети.
Проведено сравнение путем моделирования на ЦВМ переходных процессов в релейных системах на скользящих режимах и в стандартных системах подчиненного регулирования.
Разработана и реализована гибридная цифро-аналоговая модель релейного электропривода позиционного механизма с микропроцессорной системой регулирования. С помощью гибридной цифро-аналоговой модели проводится настройка цифровых регуляторов на аналоговой модели объекта регулирования.
Положения, выносимые на защиту диссертационной работы:
1.Структура и математическое описание формирователя функции переключения релейной системы регулирования электропривода.
2.Способы обеспечения существования скользящих режимов, обладающих требуемыми динамическими характеристиками.
3.Мето дика математического моделирования релейных электроприводов, работающих в скользящем режиме.
Для построения системы регулирования электропривода за основу взята система с релейным управлением, работающая в специфическом для систем регулирования скользящем режиме /44/. Управление осуществляется переключением силового релейного элемента в якорной цепи электродвигателя /45/,- /52/. Современная силовая электроника позволяет выполнить ключи силового релейного элемента для приводов такого класса на мощных транзисторах /53/ или запираемых тиристорах, что существенно упрощает схему силовой части. Применение транзисторов или запираемых тиристоров в качестве коммутирующих элементов позволяет иметь высокочастотные переключения якорной цепи при движении в скользящем режиме. Последнее приближает скользящий режим к идеальному и позволяет улучшить динамические параметры

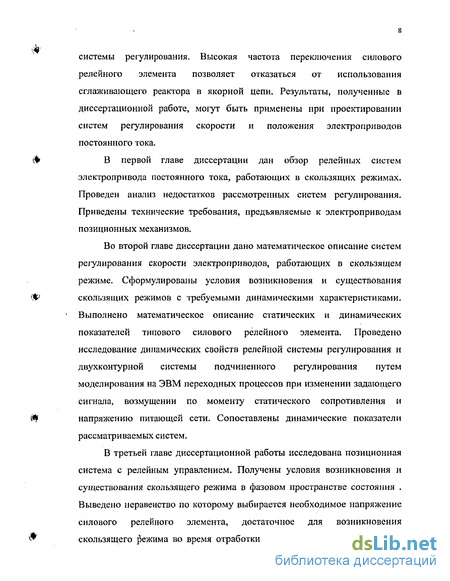

системы регулирования. Высокая частота переключения силового релейного элемента позволяет отказаться от использования сглаживающего реактора в якорной цепи. Результаты, полученные в диссертационной работе, могут быть применены при проектировании систем регулирования скорости и положения электроприводов постоянного тока.
В первой главе диссертации дан обзор релейных систем электропривода постоянного тока, работающих в скользящих режимах. Проведен анализ недостатков рассмотренных систем регулирования. Приведены технические требования, предъявляемые к электроприводам позиционных механизмов.
Во второй главе диссертации дано математическое описание систем регулирования скорости электроприводов, работающих в скользящем режиме. Сформулированы условия возникновения и существования скользящих режимов с требуемыми динамическими характеристиками. Выполнено математическое описание статических и динамических показателей типового силового релейного элемента. Проведено исследование динамических свойств релейной системы регулирования и двухконтурной системы подчиненного регулирования путем моделирования на ЭВМ переходных процессов при изменении задающего сигнала, возмущении по моменту статического сопротивления и напряжению питающей сети. Сопоставлены динамические показатели рассматриваемых систем.
В третьей главе диссертационной работы исследована позиционная система с релейным управлением. Получены условия возникновения и существования скользящего режима в фазовом пространстве состояния . Выведено неравенство по которому выбирается необходимое напряжение силового релейного элемента, достаточное для возникновения скользящего режима во время отработки перемещений при воздействии

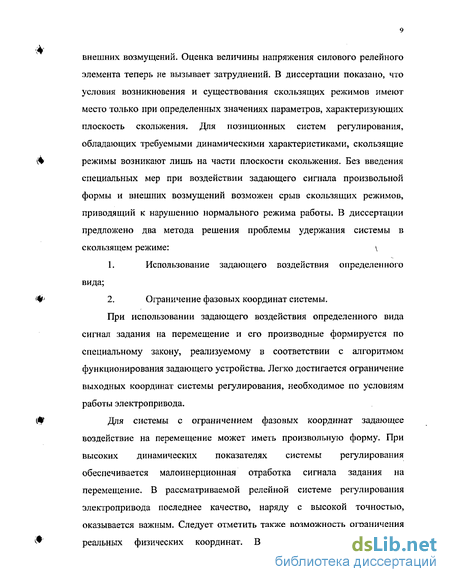

внешних возмущений. Оценка величины напряжения силового релейного элемента теперь не вызывает затруднений. В диссертации показано, что условия возникновения и существования скользящих режимов имеют место только при определенных значениях параметров, характеризующих плоскость скольжения. Для позиционных систем регулирования, обладающих требуемыми динамическими характеристиками, скользящие
(4 режимы возникают лишь на части плоскости скольжения. Без введения
специальных мер при воздействии задающего сигнала произвольной
формы и внешних возмущений возможен срыв скользящих режимов,
приводящий к нарушению нормального режима работы. В диссертации
предложено два метода решения проблемы удержания системы в
скользящем режиме: \
1. Использование задающего воздействия определенного
вида;
Ф 2. Ограничение фазовых координат системы.
При использовании задающего воздействия определенного вида сигнал задания на перемещение и его производные формируется по специальному закону, реализуемому в соответствии с алгоритмом функционирования задающего устройства. Легко достигается ограничение выходных координат системы регулирования, необходимое по условиям работы электропривода.
(Ш Для системы с ограничением фазовых координат задающее
воздействие на перемещение может иметь произвольную форму. При высоких динамических показателях системы регулирования обеспечивается малоинерционная отработка сигнала задания на перемещение. В рассматриваемой релейной системе регулирования электропривода последнее качество, наряду с высокой точностью, оказывается важным. Следует отметить также возможность ограничения
*' реальных физических координат. В заключении третьей главы
исследованы динамические процессы в релейной системе регулирования положения и трехконтурной системе с подчиненным регулированием координат путем моделирования на ЭВМ. Проанализированы показатели качества переходных процессов, отмечены положительные свойства релейных систем.Исследование динамических параметров проведено с большой степенью достоверности благодаря применению помимо
(# цифрового моделирования на ЭВМ гибридного цифро-аналогового
моделирования /25/. Методика построения гибридной цифро-аналоговой модели изложена в четвертой главе. При построении гибридной цифро-аналоговой модели в качестве объекта регулирования взята аналоговая модель электродвигателя. Силовой преобразователь моделируется релейным элементом с зоной нечувствительности и гистерезисом. Контроллер, выполненный на базе персональной ЭВМ, реализует функции формирователя поверхности переключения. Полученная модель позволяет
/» проводить исследование
динамических параметров электропривода при проектировании, сократив время на наладку реальной установки.
В Заключении дана оценка степени выполнения поставленных задач, проанализированы результаты цифрового моделирования на ЭВМ и гибридного цифро-аналогового моделирования релейных позиционных систем, работающих в скользящих режимах.
(4 В Приложении приведены принципиальные электрические схемы
гибридной цифро-аналоговой модели, алгоритм и программы гибридного цифро-аналогового моделирования систем электропривода, графики переходных процессов.
Основные результаты диссертации опубликованы в работах /7/, /8/, /36/, /37/, /38/, /39/, /40/, /41/, /42/, /27/. В работах, опубликованных в соавторстве, автору принадлежат:
& /8/- синтез формирователя функции переключения системы
*
#>
регулирования, работающей в скользящем режиме;
/7/- функциональная схема гибридной цифро-аналоговой модели.
