Разработка и исследование бездатчикового варианта электропривода по системе "Непосредственный преобразователь частоты - асинхронный двигатель" Третьяк Григорий Александрович

Разработка и исследование бездатчикового варианта электропривода по системе
<
Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе Разработка и исследование бездатчикового варианта электропривода по системе
>

Диссертация - 480 руб., доставка 10 минут, круглосуточно, без выходных и праздников

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

Третьяк Григорий Александрович. Разработка и исследование бездатчикового варианта электропривода по системе "Непосредственный преобразователь частоты - асинхронный двигатель" : Дис. ... канд. техн. наук : 05.09.03 Москва, 2003 174 с. РГБ ОД, 61:04-5/332-7

Введение к работе

Актуальность темы. Эффективность и оптимальность большинства технологических процессов, а также работа многих машин и механизмов в настоящее время обеспечиваются регулируемым электроприводом. Актуальной проблемой современного регулируемого электропривода переменного тока является создание простых, надежных, экономичных, не требующих постоянного квалифицированного техухода электроприводов по системе «Непосредственный преобразователь частоты - асинхронный двигатель» (НПЧ-АД) для тяжелых условий эксплуатации. В научной группе экскаваторного электропривода кафедры Автоматизированного электропривода Московского энергетического института (Технического университета) разработки и исследования таких электроприводов ведутся на базе унифицированных модульных тиристорных преобразователей в объектно-ориентированном экскаваторном исполнении серии ПТЭМ-2Р.

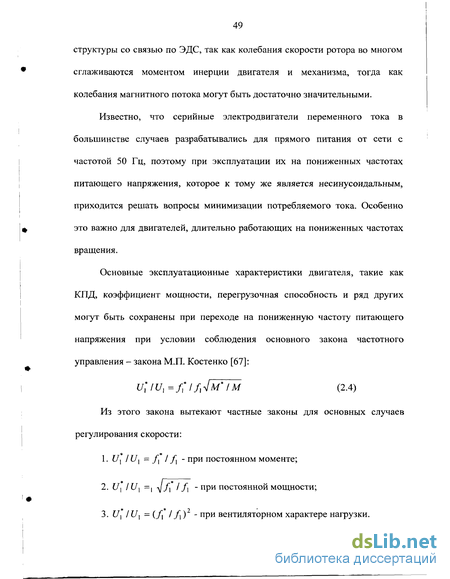

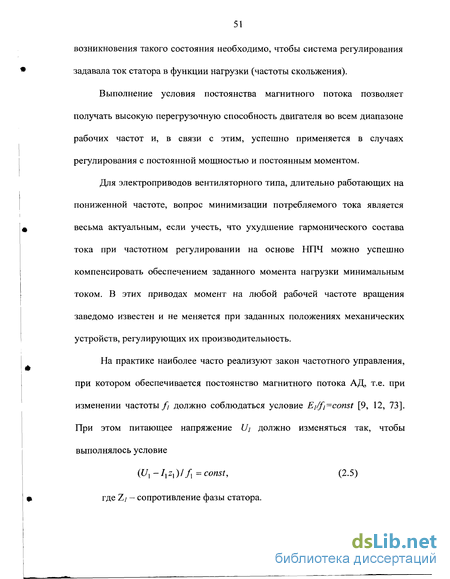

Выполненные исследования показали, что для обширной группы механизмов продолжительного режима работы и большой мощности, таких как насосы, вентиляторы, нагнетатели, воздуходувки, компрессоры и т.п. возможно и целесообразно создание практически безналадочных бездатчиковых систем НПЧ-АД, построенных на основе тиристорных преобразователей серии ПТЭМ-2Р. Это обусловлено поступившими предложениями от горно-обогатительных и металлургических предприятий в научную группу экскаваторного электропривода кафедры АЭП МЭИ (ТУ) по созданию гаммы НПЧ для модернизации электроприводов технологических насосов, конвейеров и других механизмов непрерывного действия. При этом интерес определяется существенно меньшей удельной стоимостью НПЧ в сравнении с широко предлагаемыми преобразователями частоты со звеном постоянного тока.

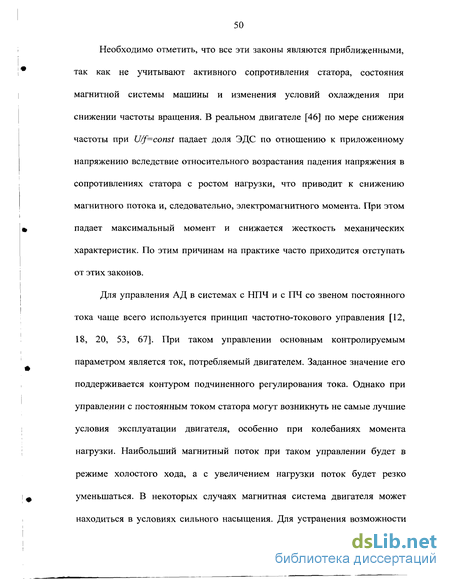

Непосредственные преобразователи частоты с естественной коммутацией (НПЧ с ЕК) нашли пока ограниченное применение - в основном для тихоходных электроприводов с асинхронными короткозамкнутыми двигателями.

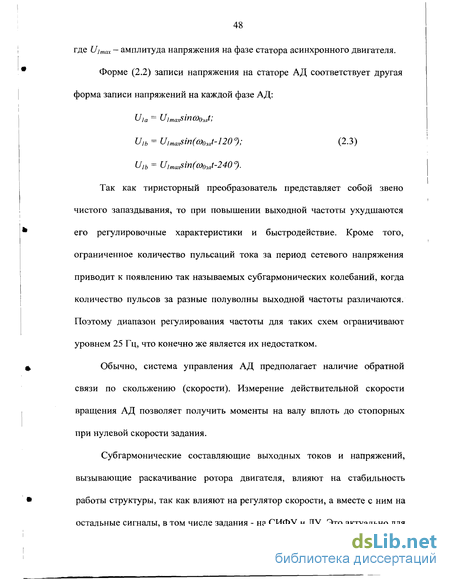

Актуальность данной работы определяется необходимостью расширения

диапазона изменения частоты НПЧ до 50 Гц, что требует внесения изменений в

отношении принципов управления.

Цель работы. Разработка и исследование бездаушковой системы ННЧчАД

И К ^ Г РОС. НАЦИОНАЛЬНАЯ

для механизмов продолжительного режима работы. J БИБЛИОТЕКА 1

5 о» т$шйтЭоЬ}

Для достижения поставленной цели решены следующие задачи:

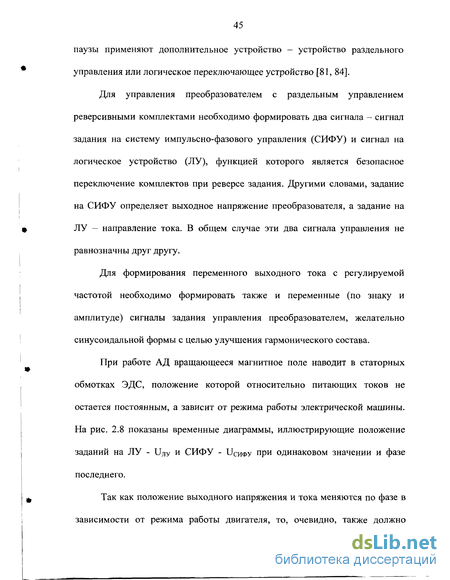

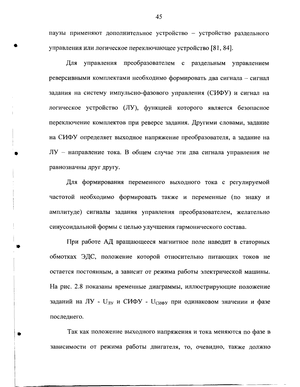

  1. Анализ существующих в настоящее время преобразователей частоты с непосредственной связью и обоснование использования бездатчиковой системы НПЧ-АД, построенной на основе модульных тиристорных преобразователей серии ПТЭМ-2Р, для механизмов продолжительного режима работы.

  2. Разработка конструкции и изготовление макетного образца непосредственного тиристорного преобразователя частоты.

  3. Создание имитационной модели для теоретического исследования бездатчиковой системы НПЧ-АД на основе преобразователей ПТЭМ-2Р.

  4. Разработка и исследование бездатчикового варианта электропривода по системе НПЧ-АД с расширением дишазона изменения частоты до 50 Гц.

  5. Экспериментальные и теоретические исследования разработанной системы НПЧ-АД.

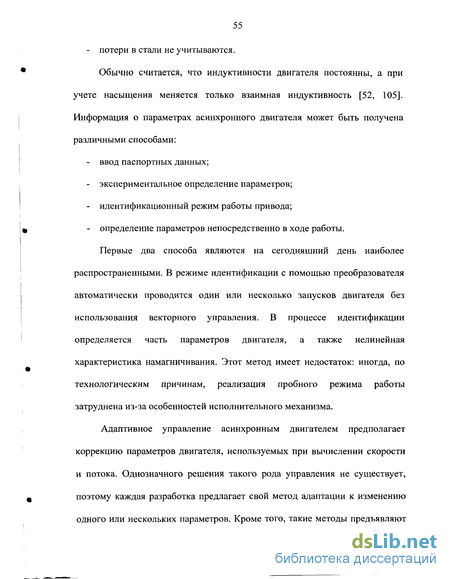

Методы исследования. Задачи, сформулированные для достижения поставленной цели, решались в теоретических исследованиях с использованием теории функций комплексного переменного, базовых законов теоретических основ электротехники, с применением теории обобщенной электрической машины, методов имитационного математического моделирования.

Для проведения экспериментальных исследований были созданы макет преобразователя и испытательно-демонстрационный стенд с использованием стандартных двигателей постоянного тока и асинхронной машины с короткозамкнутым ротором.

Новые научные положения, выносимые на защиту.

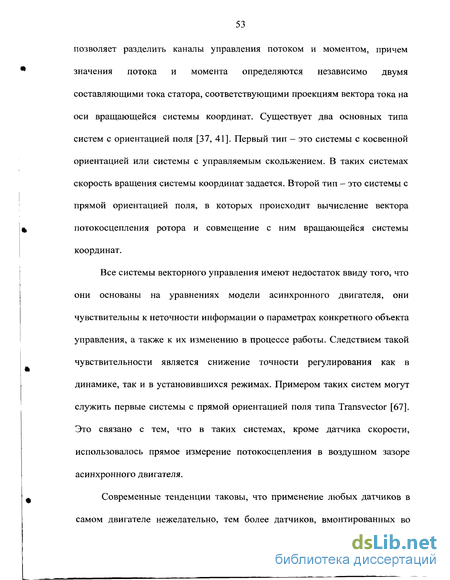

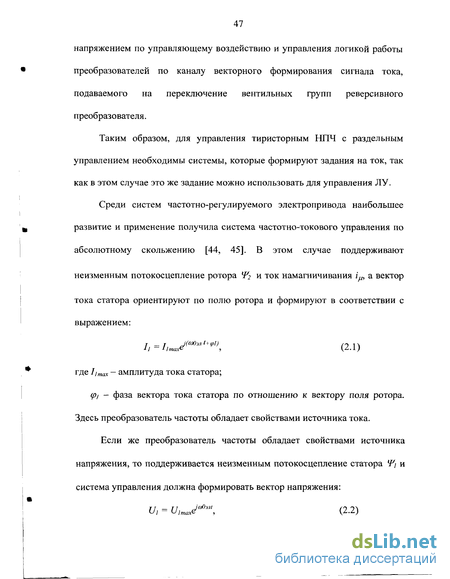

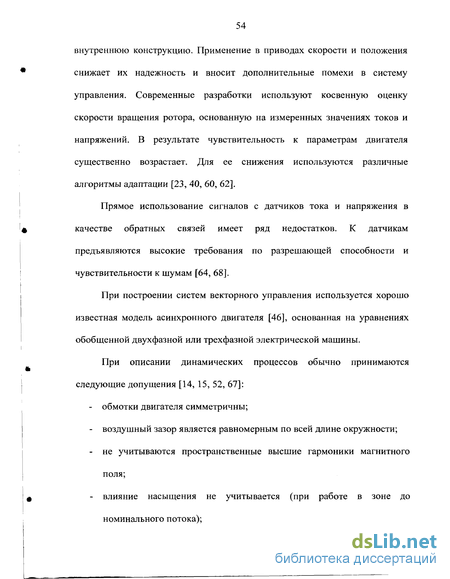

  1. Обоснованная для ряда механизмов с продолжительным режимом работы целесообразность использования системы электропривода НПЧ-АД с бездатчиковым векторным управлением.

  2. Имитационная модель системы электропривода НПЧ-АД, позволяющая проводить модульное построение на базе тиристорных преобразователей ПТЭМ-2Р.

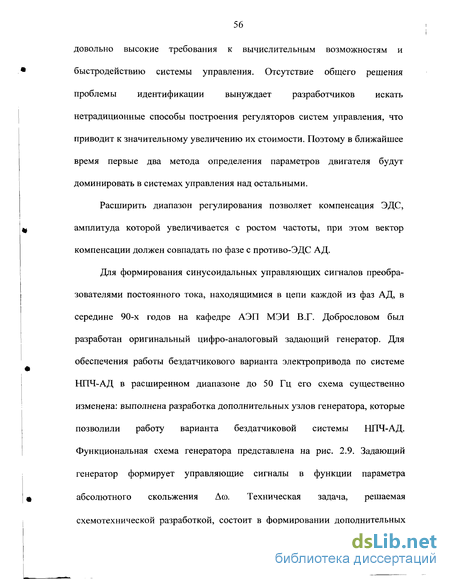

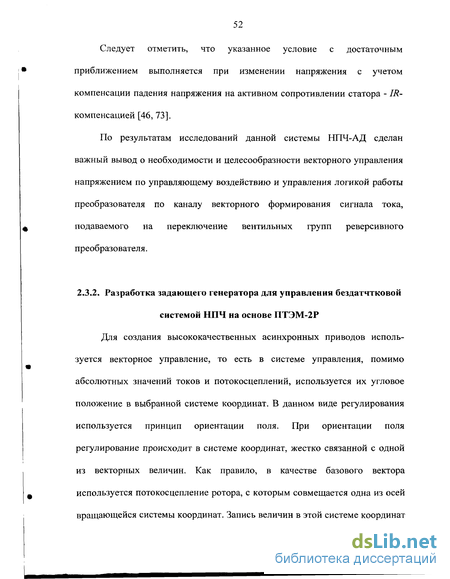

  3. Методики расчета параметров узлов аналого-цифрового задающего генератора синусоидальных сигналов для реализации бездатчикового векторного управления и для синхронизации с сетью системы НПЧ-АД.

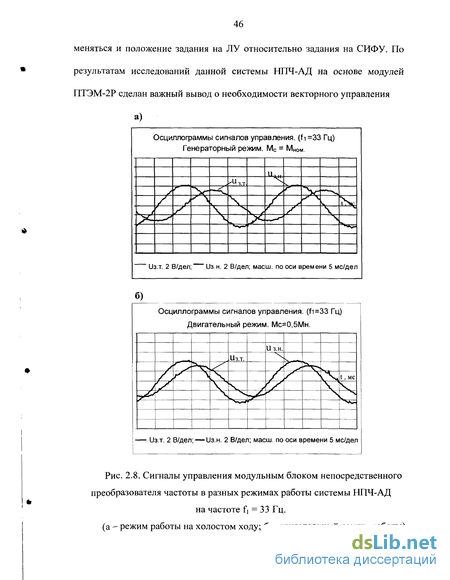

" .7.""Сравнительные результаты теоретических исследований на имитацион-ной мбЯ2Ии.-.ги: экспериментальных исследований на демонстрационно-

r»s і-, »-*

испытательном стенде кафедры АЭП МЭИ системы НПЧ-АД с бездатчиковым векторным управлением.

Практическая ценность.

  1. Модульный принцип построения НПЧ позволяет осуществлять крупноблочное исполнение комплектных устройств, упрощает монтаж, наладку и эксплуатацию систем электропривода общепромышленных установок.

  2. Разработанное устройство синхронизации позволяет обеспечивать устойчивую работу асинхронного двигателя в номинальном режиме на частоте сети. '

  3. Разработанный бездатчиковый вариант непосредственного преобразователя частоты применим для ряда механизмов с непрерывным режимом работы (вентиляторы, воздуходувки, некоторые типы технологических насосов и т.п.).'

  4. Разработанная имитационная модель системы НПЧ-АД позволяет проводить теоретические исследования сложных электромеханических систем с учетом особенностей модульных преобразователей ПТЭМ-2Р.

Апробация работы.

Основные положения и результаты работы докладывались и обсуждались на заседании кафедры автоматизированного электропривода Московского энергетического института (ТУ), на IX-ой международной научно-технической конференции студентов и аспирантов «Радиоэлектроника, электротехника и энергетика» (4-5 марта) 2003 г., Москва.

Публикации. По теме диссертационной работы опубликовано семь работ, в том числе методическое пособие, статьи в журналах «Вестник МЭИ», «Электрика», «Приводная техника», публикации в трудах научно-технических конференций, в сборниках научно-технических трудов, в описаниях одного свидетельства на полезную модель.

Структура и объем работы. Диссертация состоит из введения, четырех глав, заключения, списка использованной литературы из ПО наименований и 5 приложений. Работа изложена на 171 странице, содержит 58 рисунков и 8 таблиц.
