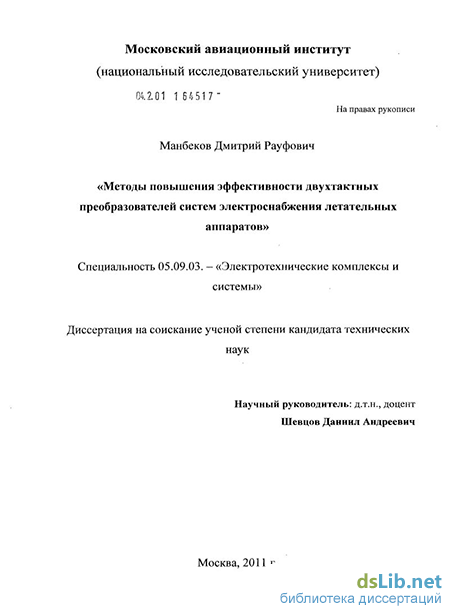

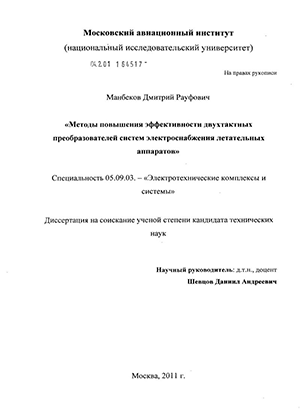

Методы повышения эффективности двухтактных преобразователей систем электроснабжения летательных аппаратов Манбеков, Дмитрий Рауфович

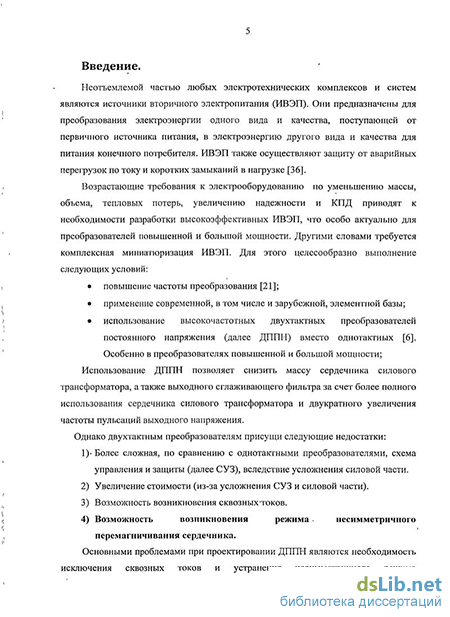

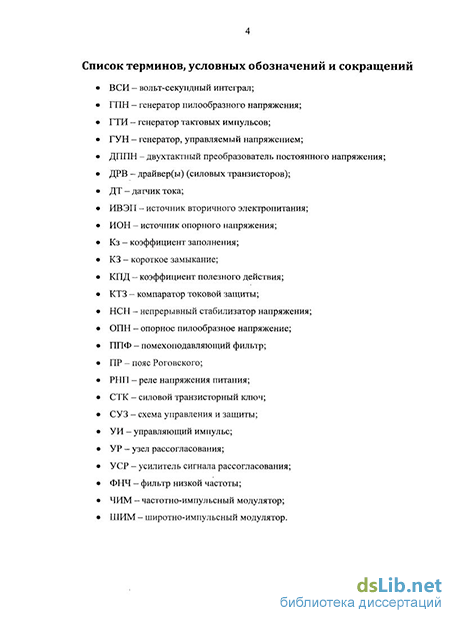

Введение к работе

Актуальность работы. Неотъемлемой частью любых электротехнических комплексов и систем электроснабжения (СЭС) являются источники вторичного электропитания (ИВЭП), предназначенные для преобразования электроэнергии к виду и качеству, пригодному для питания конечного потребителя. ИВЭП также осуществляют защиту от аварийных перегрузок по току и коротких замыканий нагрузки.

Возрастающие требования к электрооборудованию по уменьшению массы, объема, тепловых потерь, ЭМС, увеличению надежности и КПД приводят к необходимости разработки высокоэффективных ИВЭП. Это особенно актуально для преобразователей повышенной и большой мощности, поэтому их целесообразно проектировать на основе высокочастотных двухтактных транзисторных преобразователей постоянного напряжения (ДППН). Использование ДППН позволяет снизить массу сердечника силового трансфор-матора за счет его более полного использования, а также выходного сглаживающего фильтра благодаря двукратному увеличению частоты пульсаций выходного напряжения.

Известно, что основными проблемами при проектировании ДППН является необходимость исключения сквозных токов и устранения несимметричного режима перемагничивания сердечника силового трансформатора. Решению проблемы сквозных токов посвящено много исследований, а их результаты опубликованы в научных изданиях и тематических сборниках. В то время как для решения проблемы несимметричного перемагничивания в ДППН хоть и предложен ряд решения, но, как показал сравнитель-ный анализ, они не отвечают современным требованиям к ИВЭП. Более эффективные решения, применяемые в промышленных образцах ИВЭП, не публикуются в открытой печати по причинам защиты авторских прав и интеллектуальной собственности.

Успешное решение рассматриваемой проблемы позволит проектировать ИВЭП с улучшенными массоэнергетическими показателями, позволит обеспечить их ЭМС и безопасную работу, что будет способствовать миниатюризации СЭС и обеспечению их безопасной работы в переходных и аварийных режимах.

Целью работы является разработка и исследование новых методов симметрирования для ИВЭП на основе высокочастотных транзисторных ДППН с ШИМ-регулированием.

Исходя из указанной цели работа посвящена решению следующих задач:

1. Анализ известных методов симметрирования с целью определения их достоинств и недостатков.

2. Разработка и исследование новых методов симметрирования, обеспечивающих надежную работу ДППН в номинальных, переходных и аварийных режимах.

3. Разработка структурных, функциональных и схемотехнических решений, реализующих предложенные методы симметрирования для режимов управления ДППН по напряжению (Voltage mode) и по току (Current mode).

4. Компьютерное моделирование для оценки эффективности предложенных методов симметрирования в номинальных, переходных и аварийных режимах.

5. Экспериментальное исследование узлов симметрирования в составе ИВЭП на основе транзисторных ДППН с ШИМ-регулированием.

Методы исследования. При выполнении диссертационной работы теоретические исследования проводились с использованием методов теории электрических цепей, методов дифференциального и интегрального исчислений, а также численных методов математического анализа с использованием компьютерного моделирования в пакете программ OrCAD 9.2. Экспериментальные исследования проводились на макетных образцах ИВЭП на основе высокочастотных транзисторных ДППН с ШИМ-регулированием в режимах управления как по напряжению, так и по току.

Научная новизна работы заключается в следующем:

1. Предложена классификация известных опубликованных методов симметрирования и показано, что в силу ряда недостатков они не отвечают требованиям, предъявляемым к современным ИВЭП.

2. Показано, что эффекту несимметричного перемагничивания в той или иной степени подвержены различные структуры силовых каскадов ДППН.

3. Установлено, что в одних и тех же структурах ДППН различные алгоритмы управления силовыми транзисторными ключами (СТК) по разному влияют на процесс несимметричного перемагничивания.

4. Предложены новые методы симметрирования на основе: обеспечения равенства ВСИ, изменения наклона опорного пилообразного напряжения (ОПН) задающего генератора ШИМ, подчиненного регулирования по току и изменения управляющего напряжения ШИМ, обеспечивающие симметричный процесс перемагничивания в номинальных, переходных и аварийных режимах.

5. Предложены принципы построения и расчета узлов симметрирования ДППН для различных режимов управления.

6. Установлено, что несимметричный режим перемагничивания может приводить не только к магнитному насыщению, но и к неконтролируемому нарастанию тока через СТК.

7. Показано, что несмотря на наличие узлов ограничения аварийного тока в переходных режимах и при коротком замыкании (КЗ), возможен эффект интегрирования тока, обусловленный неизбежными задержками на отключение СТК.

8. Предложены новые методы построения узлов токовой защиты, позволяющие устранить эффект интегрирования тока в переходных режимах и КЗ нагрузки за счет изменения частоты преобразования путем воздействия на ГПН ШИМ.

Практическая полезность.

1. Предложена классификация известных методов симметрирования и проанализированы их достоинства и недостатки.

2. Разработаны схемотехнические решения узлов симметрирования для режимов управления ДППН по напряжению и по току.

3. С помощью компьютерного моделирования проведена оценка эффективности разработанных методов симметрирования в номинальных, переходных и аварийных режимах.

4. Проведены экспериментальные исследования для оценки эффективности разработанных методов симметрирования на макетных образцах ИВЭП на основе транзисторных ДППН с ШИМ-регулированием.

5. Разработаны структурные, функциональные и схемотехнические решения узлов симметрирования для ДППН с ШИМ-регулированием и управлением, как по напряжению, так и по току.

6. Разработаны новые схемотехнические решения для устранения эффекта интегрирования тока при КЗ нагрузки.

7. Результаты исследований использованы в опытно-конструкторских работах различных предприятий, а также используются в курсах «Источники вторичного электропитания» и «Управление устройствами преобразования электроэнергии» учебного процесса МАИ по кафедры 306. Получены 2 патента на полезную модель.

Реализация результатов работы. Основные результаты исследований были использованы в отчете о научно-исследовательской работе "Разработка научно-технических основ создания высокоэффективных систем управления, пилотажно-навигационных, приборных комплексов и электротехнических систем летательных аппаратов на основе современных информационных технологий" (Машуков Е.В., Шевцов Д.А., Ульященго Г.М., Манбеков Д.Р.) (МАИ, Гос. регистрация № 01200702211, тема №1.5.06, этап №4, 2009). Теоретические и экспериментальные результаты работы были использованы при создании опытных образцов ИВЭП на основе транзисторных ДППН с ШИМ-регулированием, внедрены на предприятиях ОАО «ГосНИИП» и ЗАО «ММП-Ирбис», а также в учебный процесс по кафедре № 306 МАИ, что подтверждено соответствующими актами.

На защиту выносится:

1. Методы симметрирования процесса перемагничивания сердечника силового трансформатора ДППН для режима управления по напряжению:

   1. Путем формирования равенства ВСИ.

   2. Путем изменения наклона опорного пилообразного напряжения ШИМ.

   3. Путем изменения управляющего напряжения ШИМ.

   Метод симметрирования процесса перемагничивания сердечника силового трансформатора ДППН для режима управления с подчиненным регулированием по току.

   Метод устранения эффекта интегрирования тока при КЗ нагрузки.

   Апробация работ. Основные результаты работ докладывались на:

   открытом конкурсе научно-исследовательских, проектно-конструкторских и технологических работ студентов, аспирантов и молодых специалистов "Проектирование и изготовление аэрокосмических аппаратов", 2007 г., Москва;

   8-й международной конференции "Авиация и космонавтика – 2009", 26-29 октября 2009 г., г. Москва;

   2-й Всероссийской конференции ученых, молодых специалистов и студентов "Информационные технологии в авиационной и космической технике 2009", 20-23 апреля 2009 г., г. Москва;

   Научно-практической конференции молодых ученых и студентов МАИ «Инновации в авиации и космонавтике-2010», 26-30 апреля 2010 г., г. Москва.

   9-й международной конференции "Авиация и космонавтика – 2010", 16-18 ноября 2010 г., г. Москва.

   Публикации. Основные результаты диссертации представлены в 25 работах, в том числе 5 статей в изданиях, рекомендованных ВАК.

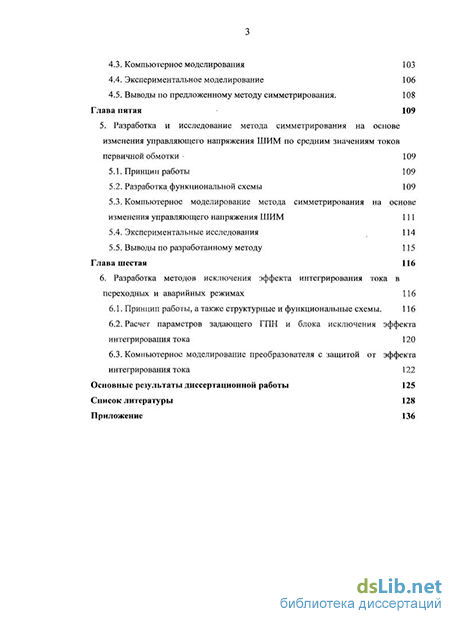

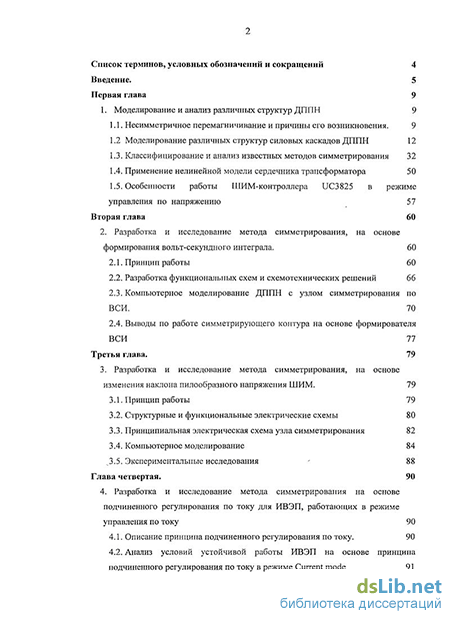

   Структура и объем работ. Диссертационная работа включает в себя введение, шесть глав, общие выводы по работе, список литературы, приложения и содержит 93 страниц основного текста и 112 рисунков на 34 страницах, наименования списка литературы на 8 страницах и 2 страниц приложений.
