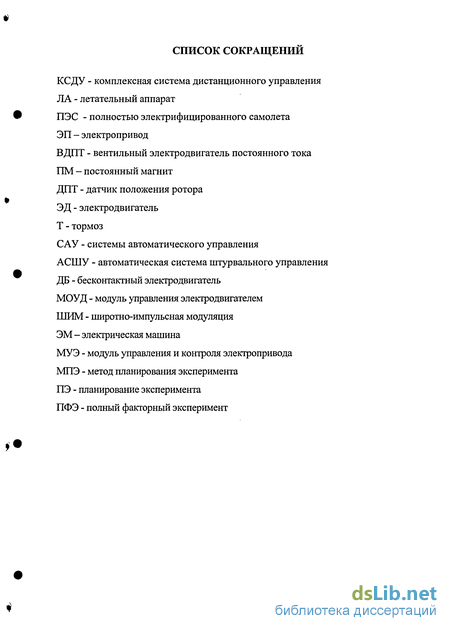

Введение к работе

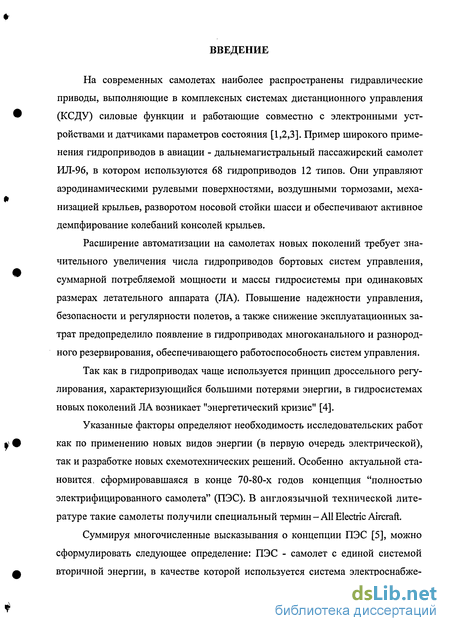

На современных самолетах наиболее распространены гидравлические приводы, выполняющие в комплексных системах дистанционного управления (КСДУ) силовые функции и работающие совместно с электронными устройствами и датчиками параметров состояния [1,2,3]. Пример широкого применения гидроприводов в авиации - дальнемагистральныи пассажирский самолет ИЛ-96, в котором используются 68 гидроприводов 12 типов. Они управляют аэродинамическими рулевыми поверхностями, воздушными тормозами, механизацией крыльев, разворотом носовой стойки шасси и обеспечивают активное демпфирование колебаний консолей крыльев.
Расширение автоматизации на самолетах новых поколений требует значительного увеличения числа гидроприводов бортовых систем управления, суммарной потребляемой мощности и массы гидросистемы при одинаковых размерах летательного аппарата (ЛА). Повышение надежности управления, безопасности и регулярности полетов, а также снижение эксплуатационных затрат предопределило появление в гидроприводах многоканального и разнородного резервирования, обеспечивающего работоспособность систем управления.
Так как в гидроприводах чаще используется принцип дроссельного регулирования, характеризующийся большими потерями энергии, в гидросистемах новых поколений ЛА возникает "энергетический кризис" [4].
Указанные факторы определяют необходимость исследовательских работ как по применению новых видов энергии (в первую очередь электрической), так и разработке новых схемотехнических решений. Особенно актуальной становится, сформировавшаяся в конце 70-80-х годов концепция "полностью электрифицированного самолета" (ПЭС). В англоязычной технической литературе такие самолеты получили специальный термин-All Electric Aircraft.
Суммируя многочисленные высказывания о концепции ПЭС [5], можно сформулировать следующее определение: ПЭС - самолет с единой системой вторичной энергии, в качестве которой используется система электроснабже-

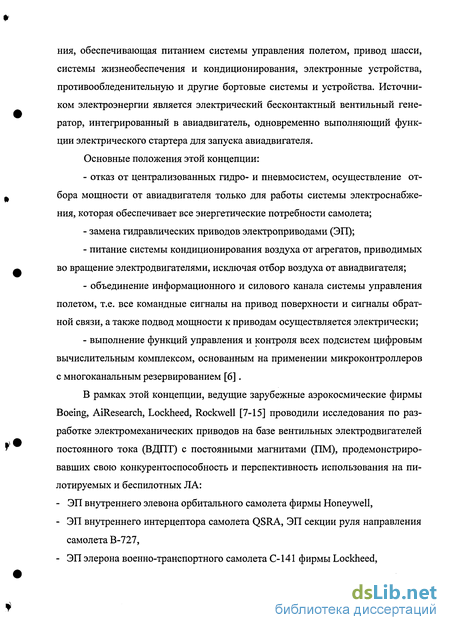

ния, обеспечивающая питанием системы управления полетом, привод шасси, системы жизнеобеспечения и кондиционирования, электронные устройства, противообледенительную и другие бортовые системы и устройства. Источником электроэнергии является электрический бесконтактный вентильный генератор, интегрированный в авиадвигатель, одновременно выполняющий функции электрического стартера для запуска авиадвигателя. Основные положения этой концепции:
отказ от централизованных гидро- и пневмосистем, осуществление отбора мощности от авиадвигателя только для работы системы электроснабжения, которая обеспечивает все энергетические потребности самолета;
замена гидравлических приводов электроприводами (ЭП);
питание системы кондиционирования воздуха от агрегатов, приводимых во вращение электродвигателями, исключая отбор воздуха от авиадвигателя;
объединение информационного и силового канала системы управления полетом, т.е. все командные сигналы на привод поверхности и сигналы обратной связи, а также подвод мощности к приводам осуществляется электрически;
выполнение функций управления и контроля всех подсистем цифровым вычислительным комплексом, основанным на применении микроконтроллеров с многоканальным резервированием [6].
В рамках этой концепции, ведущие зарубежные аэрокосмические фирмы Boeing, AiResearch, Lockheed, Rockwell [7-15] проводили исследования по разработке электромеханических приводов на базе вентильных электродвигателей постоянного тока (ВДПТ) с постоянными магнитами (ПМ), продемонстрировавших свою конкурентоспособность и перспективность использования на пилотируемых и беспилотных ЛА:
ЭП внутреннего элевона орбитального самолета фирмы Honeywell,
ЭП внутреннего интерцептора самолета QSRA, ЭП секции руля направления самолета В-727,
ЭП элерона военно-транспортного самолета С-141 фирмы Lockheed,

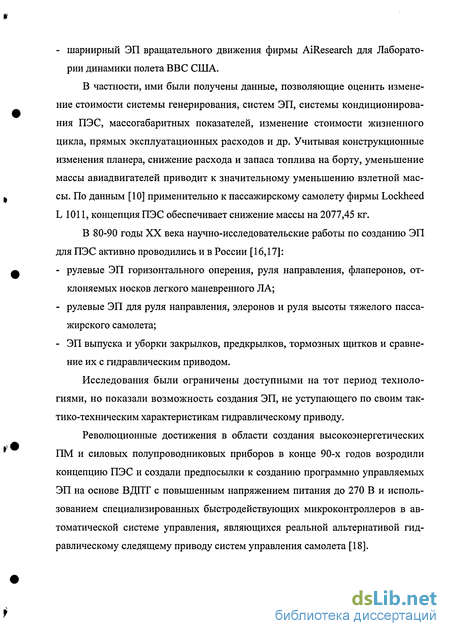

- шарнирный ЭП вращательного движения фирмы AiResearch для Лаборато
рии динамики полета ВВС США.
В частности, ими были получены данные, позволяющие оценить изменение стоимости системы генерирования, систем ЭП, системы кондиционирования ПЭС, массогабаритных показателей, изменение стоимости жизненного цикла, прямых эксплуатационных расходов и др. Учитывая конструкционные изменения планера, снижение расхода и запаса топлива на борту, уменьшение массы авиадвигателей приводит к значительному уменьшению взлетной массы. По данным [10] применительно к пассажирскому самолету фирмы Lockheed L 1011, концепция ПЭС обеспечивает снижение массы на 2077,45 кг.
В 80-90 годы XX века научно-исследовательские работы по созданию ЭП для ПЭС активно проводились и в России [16,17]:
рулевые ЭП горизонтального оперения, руля направления, флаперонов, отклоняемых носков легкого маневренного ЛА;
рулевые ЭП для руля направления, элеронов и руля высоты тяжелого пассажирского самолета;
ЭП выпуска и уборки закрылков, предкрылков, тормозных щитков и сравнение их с гидравлическим приводом.
Исследования были ограничены доступными на тот период технологиями, но показали возможность создания ЭП, не уступающего по своим тактико-техническим характеристикам гидравлическому приводу.
Революционные достижения в области создания высокоэнергетических ПМ и силовых полупроводниковых приборов в конце 90-х годов возродили концепцию ПЭС и создали предпосылки к созданию программно управляемых ЭП на основе ВД1ГГ с повышенным напряжением питания до 270 В и использованием специализированных быстродействующих микроконтроллеров в автоматической системе управления, являющихся реальной альтернативой гидравлическому следящему приводу систем управления самолета [18].

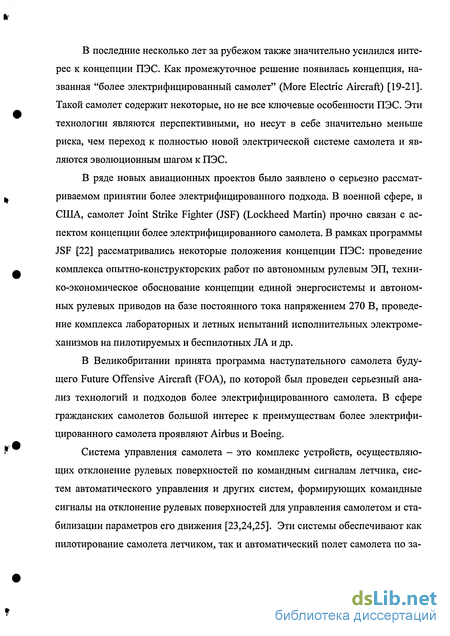

В последние несколько лет за рубежом также значительно усилился интерес к концепции ПЭС. Как промежуточное решение появилась концепция, названная "более электрифицированный самолет" (More Electric Aircraft) [19-21]. Такой самолет содержит некоторые, но не все ключевые особенности ПЭС. Эти технологии являются перспективными, но несут в себе значительно меньше риска, чем переход к полностью новой электрической системе самолета и являются эволюционным шагом к ПЭС.
В ряде новых авиационных проектов было заявлено о серьезно рассматриваемом принятии более электрифицированного подхода. В военной сфере, в США, самолет Joint Strike Fighter (JSF) (Lockheed Martin) прочно связан с аспектом концепции более электрифицированного самолета. В рамках программы JSF [22] рассматривались некоторые положения концепции ПЭС: проведение комплекса опытно-конструкторских работ по автономным рулевым ЭП, технико-экономическое обоснование концепции единой энергосистемы и автономных рулевых приводов на базе постоянного тока напряжением 270 В, проведение комплекса лабораторных и летных испытаний исполнительных электромеханизмов на пилотируемых и беспилотных ЛА и др.
В Великобритании принята программа наступательного самолета будущего Future Offensive Aircraft (FOA), по которой был проведен серьезный анализ технологий и подходов более электрифицированного самолета. В сфере гражданских самолетов большой интерес к преимуществам более электрифицированного самолета проявляют Airbus и Boeing.
Система управления самолета - это комплекс устройств, осуществляющих отклонение рулевых поверхностей по командным сигналам летчика, систем автоматического управления и других систем, формирующих командные сигналы на отклонение рулевых поверхностей для управления самолетом и стабилизации параметров его движения [23,24,25]. Эти системы обеспечивают как пилотирование самолета летчиком, так и автоматический полет самолета по за-
данным траекториям. Исполнительной частью системы управления является привод органов управления самолета.
Надежное обеспечение силовых, скоростных и динамических характеристик управляемой поверхности требует резервирования. В ЭП применяется суммирование моментов или скоростей независимых каналов на общем валу. В случае отказа одного из каналов установка поверхности в заданное положение осуществляется с пониженным моментом или с пониженной скоростью.
К органам управления самолета относятся устройства механизации крыла (предкрылки, закрылки, щитки, интерцепторы-спойлеры), управляющие поверхности крыла (элероны, триммеры), горизонтальное и вертикальное оперение самолета (стабилизатор, рули высоты, киль, рули направления) [26-28]. На рисунке 1 показаны приводы основных органов управления самолета.

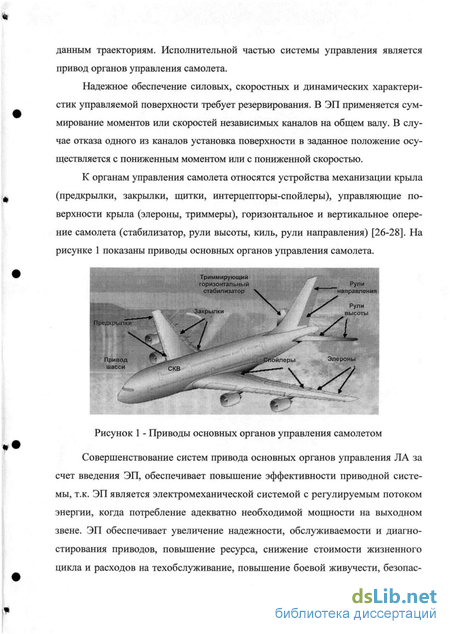

Рисунок 1 - Приводы основных органов управления самолетом
Совершенствование систем привода основных органов управления ЛА за счет введения ЭП, обеспечивает повышение эффективности приводной системы, т.к. ЭП является электромеханической системой с регулируемым потоком энергии, когда потребление адекватно необходимой мощности на выходном звене. ЭП обеспечивает увеличение надежности, обслуживаемости и диагностирования приводов, повышение ресурса, снижение стоимости жизненного цикла и расходов на техобслуживание, повышение боевой живучести, безопас-
ности полета, локализацию повреждения, что особенно важно для военных самолетов.
ЭП органа управления самолета представляет собой электромеханическую систему, структура которой показана на рисунке 2:
управляющего устройства на базе микроконтроллера (МК),
ВДПТ, включающего в себя управляемый инвертор напряжения (И) на базе биполярных транзисторов с изолированным затвором и синхронного электродвигателя с датчиком положения ротора (ДПР) и тормозом (Т),
выпрямителя (В),
преобразователя вида движения от ВДПТ к исполнительному органу,
блоков датчиков и концевых выключателей (БДКВ).

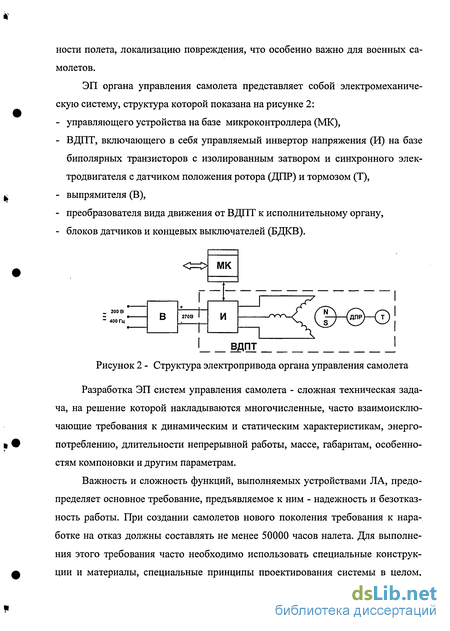

Рисунок 2 - Структура электропривода органа управления самолета
Разработка ЭП систем управления самолета - сложная техническая задача, на решение которой накладываются многочисленные, часто взаимоисключающие требования к динамическим и статическим характеристикам, энергопотреблению, длительности непрерывной работы, массе, габаритам, особенностям компоновки и другим параметрам.
Важность и сложность функций, выполняемых устройствами ЛА, предопределяет основное требование, предъявляемое к ним - надежность и безотказность работы. При создании самолетов нового поколения требования к наработке на отказ должны составлять не менее 50000 часов налета. Для выполнения этого требования часто необходимо использовать специальные конструкции и материалы, специальные принципы проектирования системы в целом,

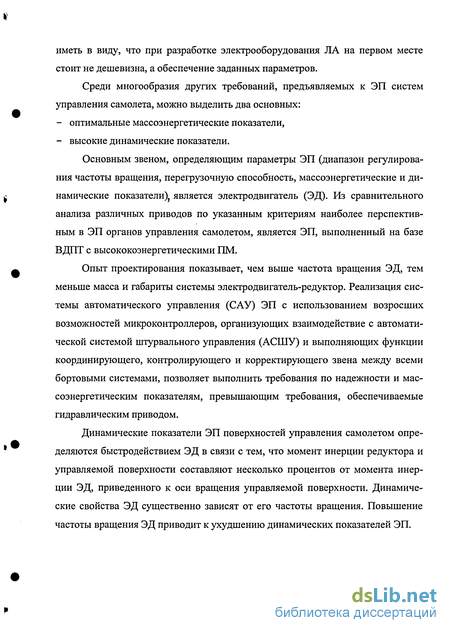

иметь в виду, что при разработке электрооборудования ЛА на первом месте стоит не дешевизна, а обеспечение заданных параметров.
Среди многообразия других требований, предъявляемых к ЭП систем управления самолета, можно выделить два основных:
оптимальные массоэнергетические показатели,
высокие динамические показатели.
Основным звеном, определяющим параметры ЭП (диапазон регулирования частоты вращения, перегрузочную способность, массоэнергетические и динамические показатели), является электродвигатель (ЭД). Из сравнительного анализа различных приводов по указанным критериям наиболее перспективным в ЭП органов управления самолетом, является ЭП, выполненный на базе ВДПТ с высококоэнергетическими ПМ.
Опыт проектирования показывает, чем выше частота вращения ЭД, тем меньше масса и габариты системы электродвигатель-редуктор. Реализация системы автоматического управления (САУ) ЭП с использованием возросших возможностей микроконтроллеров, организующих взаимодействие с автоматической системой штурвального управления (АСШУ) и выполняющих функции координирующего, контролирующего и корректирующего звена между всеми бортовыми системами, позволяет выполнить требования по надежности и мас-соэнергетическим показателям, превышающим требования, обеспечиваемые гидравлическим приводом.
Динамические показатели ЭП поверхностей управления самолетом определяются быстродействием ЭД в связи с тем, что момент инерции редуктора и управляемой поверхности составляют несколько процентов от момента инерции ЭД, приведенного к оси вращения управляемой поверхности. Динамические свойства ЭД существенно зависят от его частоты вращения. Повышение частоты вращения ЭД приводит к ухудшению динамических показателей ЭП.
Таким образом, обеспечение высоких массоэнергетических и динамических показателей представляют два противоречивых требования, выполнение первого из которых требует высокой частоты вращения ЭД, а второго — низкой.
К приводам самолетов пятого поколения предъявляются значительно более высокие требования по габаритно-массовым, статическим, динамическим, частотным и прочностным характеристикам. Внедрение активных систем управления полетом, а также внедрение аэродинамически неустойчивых компоновок самолета усиливают проблему повышения быстродействия приводов, требующих обеспечения необходимых частотных характеристик при амплитудах сигнала управления в десятые и сотые доли процента от полного угла отклонения аэродинамического руля [4,29]. Осредненные требования к приводам истребителей пятого поколения приведены в таблице 1.
Таблица 1 - Требования к приводам ЛА пятого поколения
Таким образом, проблема создания быстродействующего электропривода, способного заменить гидропривод в системах управления самолета, является актуальной научно-технической задачей.
Целью работы является исследование и разработка ЭП на базе ВДПТ с постоянными магнитами с высокими динамическими показателями и удельной мощностью для органов управления ЛА.
Для достижения поставленной цели решаются следующие задачи:
систематизация требований и рекомендаций по повышению удельной мощности высокоскоростных ВДПТ на основе опыта проектирования;
анализ динамических параметров силовой части ЭП с целью выявления их взаимосвязи с параметрами ЭД, постоянных магнитов, редуктора;
исследование и оптимизация динамических и массогабаритных параметров ВДПТ методами математического моделирования;
имитационное моделирование переходных процессов оптимизированного ЭП в замкнутой системе регулирования;
экспериментальные исследования ЭП с ВДПТ в замкнутой системе регулирования в переходных режимах с целью проверки основных теоретических положений диссертации.
Связь работы с научными программами, темами. Работа выполняется в направлении развития научной концепции полностью электрифицированного самолета, включение которой в программу "Развитие гражданской авиационной техники России на период до 2015 года" в настоящее время рассматривается правительством России. Работа непосредственно связана с разработкой ЭП перемещения предкрылков и закрылков ЭППЗ-334 для самолета ТУ-334, а также ЭП закрылков ЭПЗ-77М для самолета АН-70.
Методы исследования. При выполнении работы были использованы аналитические и численные методы моделирования электромагнитных процессов в вентильном ЭП. Для исследования динамических свойств ВДПТ использовались математические модели, основанные на теории электрических и магнитных цепей, а также на основе метода планирования эксперимента. Исследование магнитных полей и оптимизация геометрии магнитной системы проводились с использованием метода конченых элементов. Анализ переходных процессов в замкнутой системе ЭП выполнялся на имитационной модели. Для реализации моделей были применены стандартные программные системы: Maxwell, Femme, AutoCad, Inventor, System View, PDS. Экспериментальные ис-
следования проводились на опытном образце Э11113-334 методом сопоставительного анализа.
Научная новизна работы состоит в рассмотрении проблем создания быстродействующих ЭП органов управления ЛА и заключается в следующем:
выполнен анализ динамических параметров силовой части ЭП с ВДПТ с ПМ, на основании которого получены выражения электромеханической постоянной времени, ускорения, крутизны мощности в зависимости от параметров ЭД, редуктора и характеристик ПМ;
показана возможность обеспечения высоких динамических свойств высокоскоростных ВДПТ за счет применения ПМ с повышенным максимальным энергетическим произведением;
исследованы способы повышения динамических параметров ВДПТ путем оптимизации геометрии магнитных систем роторов методами численного моделирования магнитного поля;
проведена оценка совместного влияния параметров ЭД и ПМ на динамические и массогабаритные параметры ВДПТ методом планирования эксперимента;
выполнен анализ динамических показателей разработанного вентильного электропривода на имитационной модели и экспериментальном образце в замкнутой системе регулирования, подтверждающий результаты исследований.
Практическая ценность работы заключается в следующем:
- разработаны рекомендации по улучшению массоэнергетических и ди
намических параметров силовой части ЭП на основе высокоскоростных ВДПТ
для систем управления ЛА;
- выявлены конструктивные особенности магнитных систем роторов,
обеспечивающие повышение магнитного потока с использованием моделиро
вания магнитных полей;
- разработана методика анализа и оптимизации динамических и массовых
параметров ВДПТ методом планирования эксперимента;
- разработан электропривод предкрылков и закрылков Э11113-334 для самолета ТУ-334, динамические свойства которого проверены математическим моделированием и экспериментальными исследованиями.
Реализация результатов работы. Разработанные в рамках диссертационной работы методы и рекомендации использовались при проектировании ЭП перемещения предкрылков и закрылков Э11113-334 для самолета ТУ-334, ЭП перемещения закрылков ЭПЗ-77М для самолета АН-70, ЭП для управления положением аэродинамических рулей, элементов управления вектором тяги силовой установки дирижабля ЭПД-02Э.
Апробация работы. Основные положения работы докладывались и обсуждались на следующих конференциях и симпозиумах: IV Международный симпозиум ЭЛМАШ-2002, Москва, Россия, 7-11 октября 2002; Международная конференция "Электромеханические и электромагнитные преобразователи энергии и управляемые электромеханические системы", Екатеринбург, Россия, 2003; XIV Международная конференция по постоянным магнитам, Суздаль, Россия, 22-26 сентября 2003; International XIV symposium "Micromachines&Servodrives", Tuczno, Poland, 12-16 September, 2004; Sixth international conference on "Unconventional electromechanical and electrical systems", Alushta, Ukraine, 24-29 September, 2004; XLI International Symposium on Electrical Mashines "SME'2005", Poland, Opole-Jarnoltowek, 14-17 June 2005; XV Международная конференция по постоянным магнитам, Суздаль, Россия, 19-23 сентября 2005.
Публикации. По теме диссертации опубликовано 23 печатные работы. Личный вклад соискателя. Научные положения и результаты, изложенные в диссертации, получены автором лично.
Все печатные работы, за исключением [162]; написаны автором самостоятельно. В работе [162] автор участвовал в постановке задачи и выработке направления исследования.
