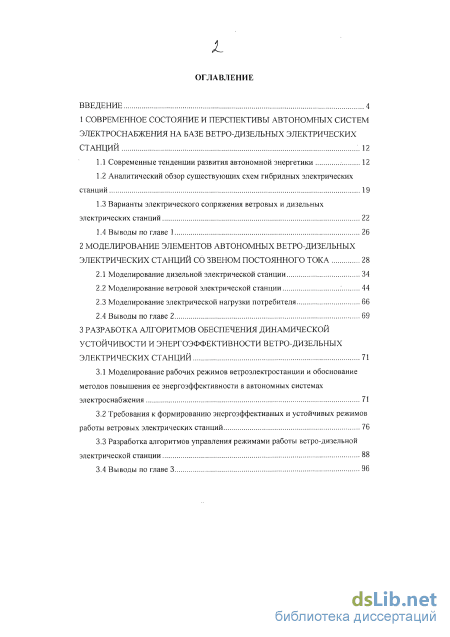

Содержание к диссертации
Введение

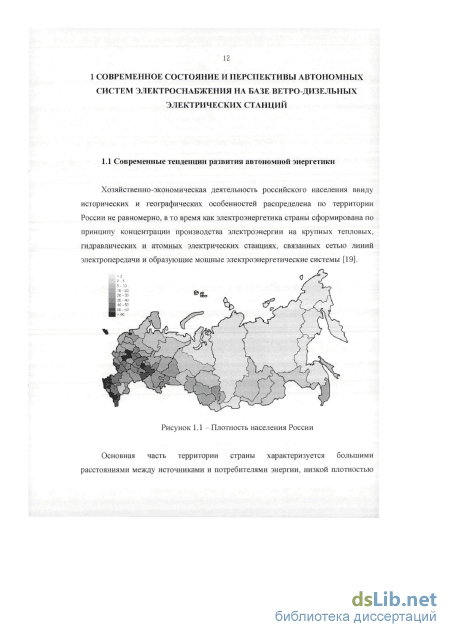

1 Современное состояние и перспективы автономных систем электроснабжения на базе ветро-дизельных электрических станций .12

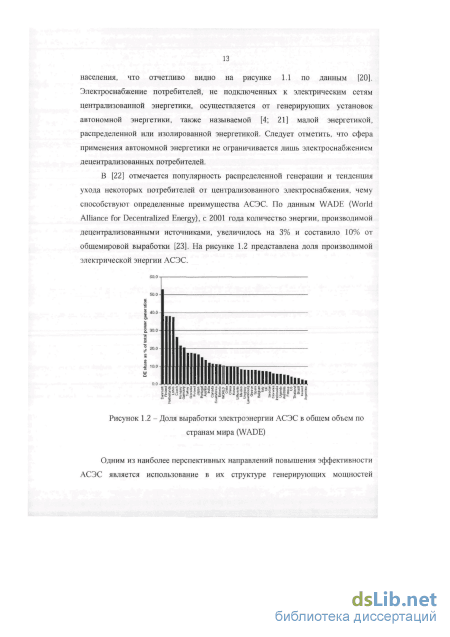

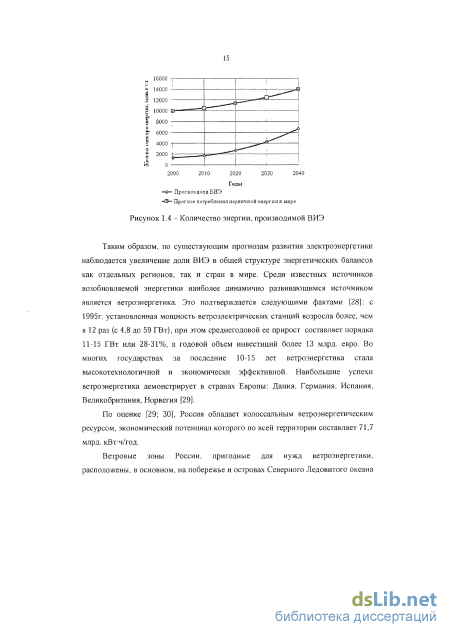

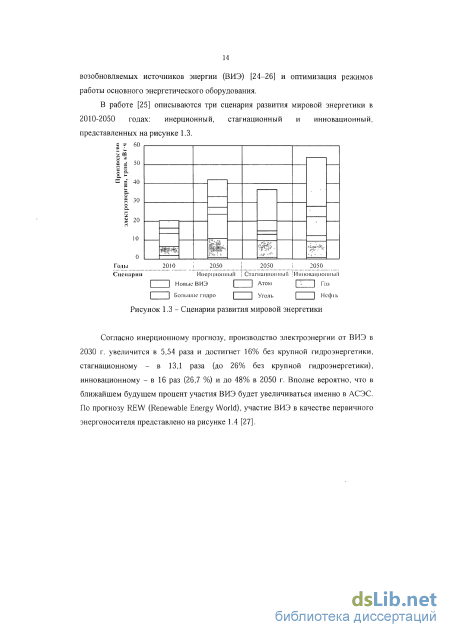

1.1 Современные тенденции развития автономной энергетики 12
1.2 Аналитический обзор существующих схем гибридных электрических станций 19
1.3 Варианты электрического сопряжения ветровых и дизельных электрических станций 22
1.4 Выводы по главе 1 26
2 Моделирование элементов автономных ветро-дизельных электрических станций со звеном постоянного тока 28
2.1 Моделирование дизельной электрической станции 34
2.2 Моделирование ветровой электрической станции : 44
2.3 Моделирование электрической нагрузки потребителя 66
2.4 Выводы по главе 2 69
3 Разработка алгоритмов обеспечения динамической устойчивости и энергоэффективности ветро-дизельных электрических станций 71
3.1 Моделирование рабочих режимов ветроэлектростаиции и обоснование методов повышения ее энергоэффективности в автономных системах электроснабжения 71
3.2 Требования к формированию энергоэффективных и устойчивых режимов работы ветровых электрических станций 76
3.3 Разработка алгоритмов управления режимами работы ветро-дизелъной электрической станции 88
3.4 Выводы по главе 3 з

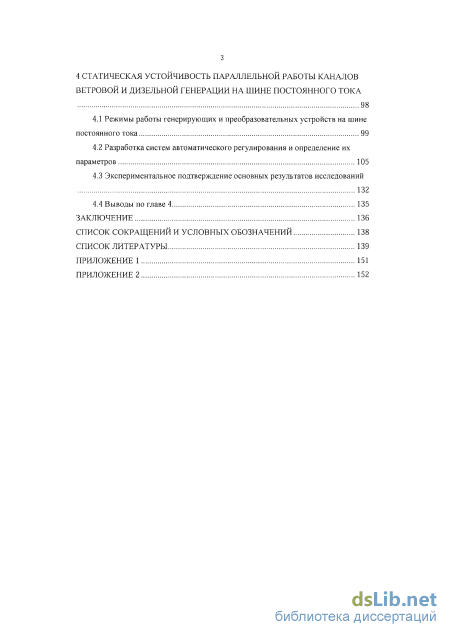

4 Статическая устойчивость параллельной работы каналов ветровой и дизельной генерации на шине постоянного тока
4.1 Режимы работы генерирующих и преобразовательных устройств на шине постоянного тока 99
4.2 Разработка систем автоматического регулирования и определение их параметров 105
4.3 Экспериментальное подтверждение основных результатов исследований 132
4.4 Выводы по главе 4 135
Заключение 136
Список сокращений и условных обозначений 138
Список литературы
- Аналитический обзор существующих схем гибридных электрических станций
- Моделирование ветровой электрической станции :
- Требования к формированию энергоэффективных и устойчивых режимов работы ветровых электрических станций
- Экспериментальное подтверждение основных результатов исследований
Введение к работе

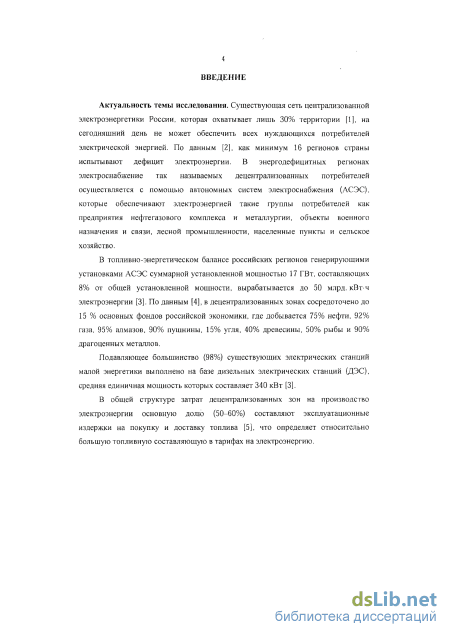

Актуальность темы исследования. Подавляющее большинство (98%) существующих электрических станции малой энергетики России выполнено на базе дизельных электрических станини, средняя единичная мощность которых составляет 340 кВт.
В общей структуре затрат децентрализованных зон на производство электроэнергии основную долю {50-60%) составляют эксплуатаи ионные издержки на покупку и доставку топлива, что определяет относительно большую топливную составляющую в тарифах на электроэнергию.

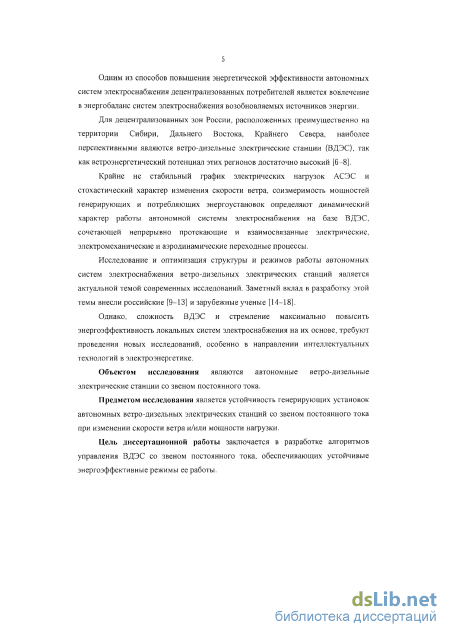

Одним из способов повышения энергетической эффективности автономных систем электроснабжения является вовлечение в энергобаланс возобновляемы* источников энергии.
Для децентрализованныч зон России, расположенных преимущественно на территории Сибири, Дальнего Востока, Крайнего Севера, наиболее перспективными являются ветро-дизельные электрические станции (ВДЭС), так как ветроэнергетический потенциал этим регионов достаточно высокий. Например, по данным профессора ГМ1 Безруких, среднее значение экономического потенциала ветровой энергии для Сибирского федерального округа составляет 7,56 млрд. кВтч. для Дальневосточного федерального округа - 12,35 млрд. кВтч.
Крайне нестабильный график электрических нагрузок автономных систем электроснабжения и стохастический характер изменения скорости ветра, соизмеримость мошностей генерирующих и потребляющих энергоустановок определяют динамический характер работы автономной системы электроснабжения на базе ВДЭС сочетающей непрерывно протекающие и взаимосвязанные электрические, электромеханические и аэродинамические переходные процессы.
Исследование и оптимизация структуры и режимов работы автономных систем электроснабжения ветро-дизельных электрических станций является актуальной темой современных исследований. Заметный вклад в разработку этой темы внесли российские ученые Е.М. Фатеев. В.Н. Андрианов, Д.Н. Быстрицкин, Я.И. Шефтер. ГЛ. СипайлОв, B.IL Харитонов, А.В. Паздерин. ДА. Бут, Б.В. Лукутин, украинские ученые B.C. Кривцов, A.M. Олейников. А.И. Яковлев, ряд зарубежных ученых DJ. De Renzo, Ray Huntei, Geoige Elliot. Erich Hau, F. Iov, F. Blaabjerg, Bent Sorensen,
Однако, сложность ВДЭС и стремление максимально повысить энергоэффективность локальных систем электроснабжения на их основе, требуют проведеній новых исследований, особенно в направлении интеллектуальных технологий в электроэнергетике,
Обьеісгом исследования являются автономные ветро-дизельные электрические станции со эвеном постоянного тока.
Предметом исследования является устойчивость генерирую ших установок автономных ветро-дизельных электрических станций со эвеном постоянного тока при изменении скорости ветра и/или мощности нагрузки.
Цель диссертационной работы заключается в разработке алгоритмов управления ВДЭС со звеном постоянного тока, обеспечивающих устойчивые энергоэффективные режимы ее работы.

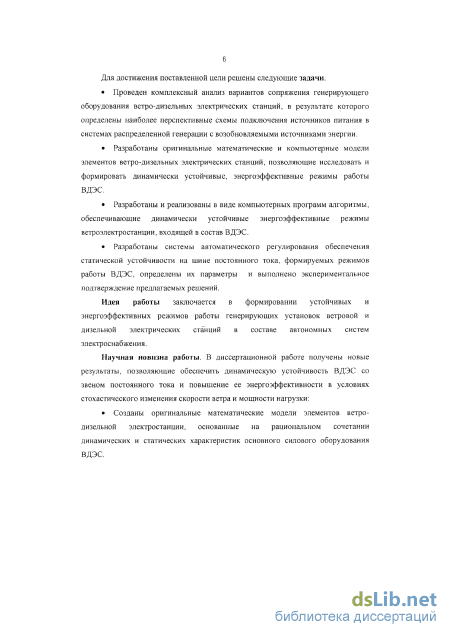

Для достижения поставленной цели решены следующие ЇЛДЛЧН
Проведен комплексный анализ вариантов сопряжения генерирующего оборудования ветро-дизельных электрических станций, в результате которого определены наиболее перспективные схемы подключения источников питания в системах распределенной генерации с возобновляемыми источниками энергии.
Разработаны оригинальные математические и компьютерные модели элементов ветро-дизельных электрических станций, позволяющие исследовать и формировать динамически устойчивые, энергоэффективные режимы работы ВДЭС.
Разработаны и реализованы в вше компьютерных программ алгоритмы формирования динамически устойчивых энергоэффективных режимов ветроэлектростанцни, входящей есостав ВДЭС.
- Разработаны системы автоматического регулирования h обеспечивающие
Статическую устойчивость на шине постоянного тона формируемых режимов работы ВДЭС,
определены их параметры и выполнено экспериментальное подтверждение предлагаемых решении.
Идея работы заключается в формировании устойчивых и энергоэффект! і вных режимов работы генерирующих установок ветровой и дизельной электрических станций в составе автономных систем электроснабжения.
Методы псследовавня. При выполнении работы использовались методы анализа и систематизаинн данных, фундаментальные законы электротехники, методы математического моделирования систем, методы физического моделирования, методы статистической обработки информации, теории вероятностей. При исследовании использовались прикладные пакеты программ MaiIabT MaihCAD.
Научная новизна работы.
Созданы оригинальные математические модели элементов ветро-дизел ьной электростанции, основанные на рациональном сочетании динамических и статическим характеристик основного силового оборудования ВДЭС.
Разработаны алгоритмы управлення силовым оборудованием ветроэлектростаниии,. обеспечиваю шиє устойчивый режим ее работы при максимальном использовании энергии ветра.
Разработаны системы регулирования для обеспечения статической устойчивости ВДЭС со звеном постол иного тока для режимов работы, формируемых алгоритмами динамической устойчивости при оптимальной загрузке каналов ветровой и дизельной генерации.
Практическая значимость работы.

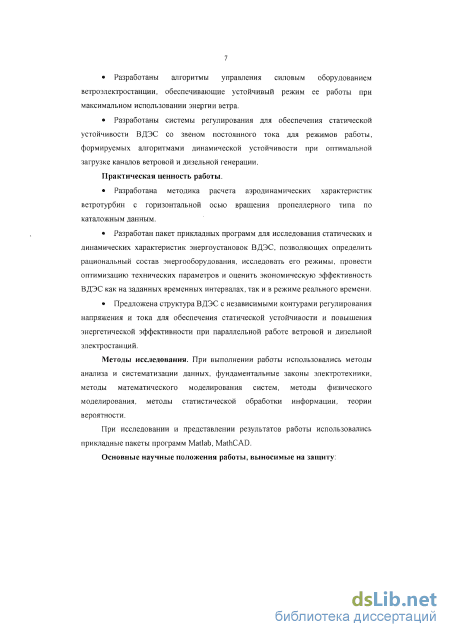

Разработана методика расчета аэродинамических характеристик ветротурбин с горизонтальной осью вращении пропеллерного типа по каталожным данным.
Разработан пакет прикладных программ для исследования статических и динамических характеристик энергоустановок ВДЭС, позволяющих определить рациональный состав энергооборудоваши, исследовать его режимы, провести оптнмігзацию технических параметров и оценить экономическую эффективность ВДЭС как на заданных временных интервалах, так и в режиме реального времени,
Предложена структура ВДЭС С независимыми контурами регулирования напряжения и тока для обеспечения статической устойчивости и повышения энергетической эффективности при параллельной работе ветровой и дизельной электростанций.
Достоверность результатов работы.
В результате выполнения диссертационной" работы полученные научные результаты, выводы и рекомендации основываются на общепринятых фундаментальных положениях рассматриваемых областей наук, правильностью принятых допущений, адекватностью разработанных моделей, подтверждаемых результатами экспериментов.
Реал таи ня результатов работы- Результаты работы внедрены в образовательный пронесе по направлению подготовки «140400 - Электроэнергетика и электротехник а» при разработке методических пособий для курсовых и лабораторных работ и практических занятий по магистерским программам "Возобновляемые источники энергии», «Оптимизация развивающихся систем электроснабжения» и «Производство и транспортировка
Электрической энергии ».
Диссертационное исследование проводилось в рамках выполнения гос. контрактов по федеральным целевым программам чНаучные и научно-педагогические кадры инновационной России на 2ОО9-2013 голы» и Исследования и разработки по приоритетным направлениям развития научно-теянологнческого комплекса России на 2007-2012 годы» по темам «Интеллектуальные автономные системы электроснабжения на базе гибридных, ветро-дизельных установок» (П627 от J8.052010 г.) и "Гибридные системы буферного накопления электроэнергии для автономных энергоустановок возобновляемой энергетики & (ГК. 16-516.11.6033 от 21-0^.2011 г.) соответственно. Диссертационнаи работа выполнена также в
рамка* государственного задания Министерства образования и науки РФ по приоритетным направлениям науки и техники (регистрационный номер НИР 7.5245.2011; номер государственной регистрации 01201254010 от 15,032012). Кроне того, результаты работы использовались при выполнении хоз. договорных работ с ФГАОУ ВПО Северо-Восточный федеральный университет им. М.К. Аммосова по темам *Обзор и классификация типовых схем автономный систем электроснабжения» (х/д № 2-403/12 от 29.06.2012 г.}н «Анализ эффективности объектов автономного электроснабжения северных территории Российской Федерации" (х/д Ла 2-404/12 от 29.06.2012 г,), «Влияние климатических условий на режимы автономньк систем электроснабжения» (х/д № 2-405/12 от 29.06.2012 г.), «Формирование критериев энергоэффективности автономных систем электроснабжения^ (х/д № 2-406/12 от 29.06.2012 г,), «Методы повышения энергоэффективности автономных систем электроснабжения в условиях Севера* (х/д № 2-407/12 от 29.06.2012 г.)ч хоз. договорная работа с ОАО «Сахазнерго» на тему «Разработка методов и средств повышения энергетической эффективности комплексов децентрализованного электроснабжения Республики Саха (Якутия)* (№2-402/12 от 01.07.2012 г.). Также результаты работы использовались при выполнении хоз. договорной работы с ООО «ЭЛЕМЕНТ» на тему ^Разработка долгосрочной целевой программы Сахалинской области «Развитие малой энергетики Сахалинской области на период до 2020 года*, а также создания условий для ее реализации» (х/д № 2-360/13 от 28.02.2013 г.).

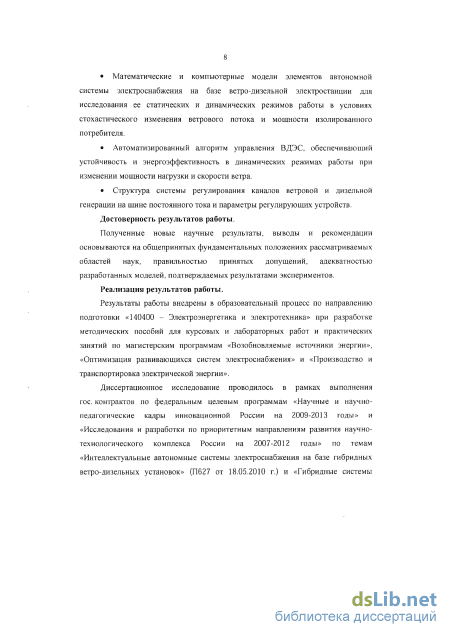

Основные научные положення работы, выносимые на їящиту:
Математические и компьютерные модели элементов автономной системы электроснабжения на базе ветро-дизельной электростаниии для исследования ее статических и динамических режимов работы в условиях стохастического изменения ветрового потока и мощности изолированного потребителя.
Автоматизированный алгоритм управления ВДЭС. обеспечивающий устойчивость и энергоэффективность в динамических режимах работы при изменении мощности нагрузки и скорости ветра,
Система регулирования каналов ветровой и дизельной генерации на шине постоянного тока и параметры регулирующих устройств.
Апробация р л боты. Основные результаты диссертационного исследования

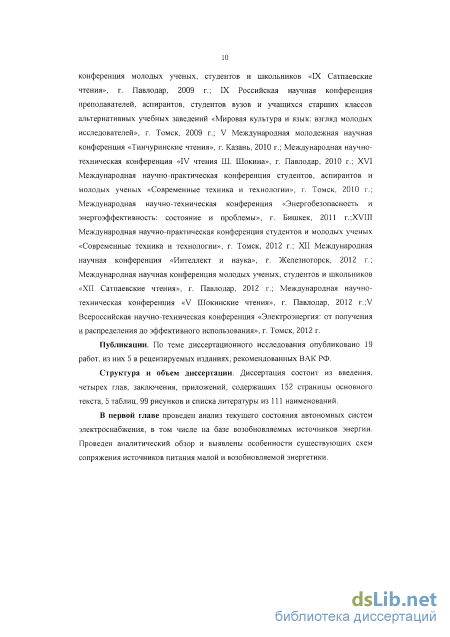

докладывались и обсуждались на международными всероссийских и региональных
конференциях и семинарах в России, Казахстане и Кыргызстане: X Межрегиональная
научно-практическая конференция молодых ученых, аспирантов и студентов, г, Нерюнгри,
2009 г.; Международная научная конференция молодых ученьге, студентов и школьников
IX Сатпаевские чтения», г, Павлодар. 2009 г.; IX Российская научная конференция
преподавателей, аспирантов, студентов вузов и учащихся старших классов альтернативных
учебных заведений «Мировая культура и язык: взгляд молодых исследователей», г. Томск,
2009 г.; V Международная молодежная научная конференция "Тин чур и не кие чтениям, г.
Казань. 2010 г,; Международная научно-техническая конференция «IV чтения Ш. Шокина»,
г. Павлодар. 2010 г.; XVI Международная научно-практическая конференция студентов,
аспирантов и молодых ученых ^Современные техника и технологии», г. Томск. 2010 г.;
Между народная научно-техническая конференция «Знергобезопасность и
энергоэффективность: состояние и проблемы», г. Бишкек. 2011 r.;XVI[[ Международная научно-практическая конференция студентов и молодых ученых «Современные техника и технологии», г. Тонек, 2012 г.; XII Международная научная конференция «Интеллект и наука*, г. Железногорск, 2012 г.; Международная научная конференция молодых ученых, студентов и школьников «XII Сатпаевские чтения», г. Павлодар, 2012 г.; Международная научно-техническая конференция *V Шокинские чтениям, г. Павлодар. 2012 r.;V Всероссийская научно-техническая конференция «Электроэнергия: от получения и распределения до эффективного использования», г. Томск. 2012 г.
Публикации. По теме диссертационного исследования опубликовано 19 работ, из них 5 в рецензируемых изданиях, рекомендованньк ВАК РФ.
Структура и объем диссертации. Диссертация состоит из введения, четырех глав. заключения, приложений, содержащих 152 страницы основного текста. 5 таблиц, 99 рисунков и списка литературы из 111 наименований.
