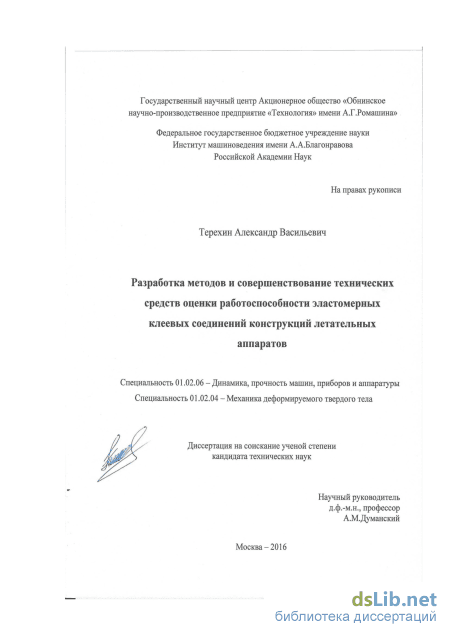

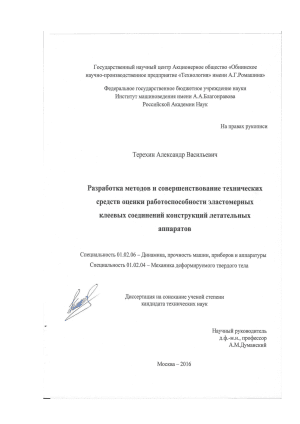

Содержание к диссертации

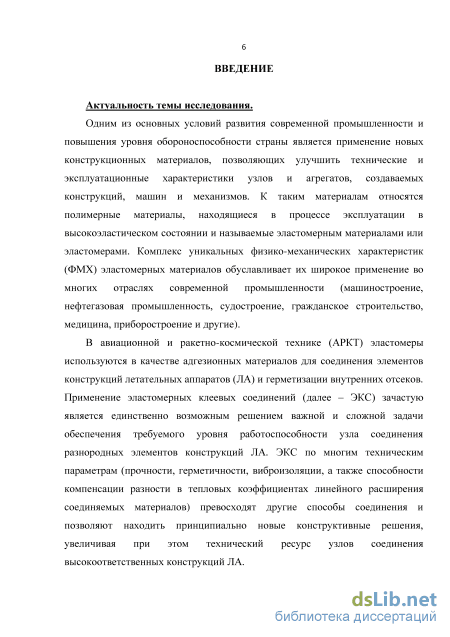

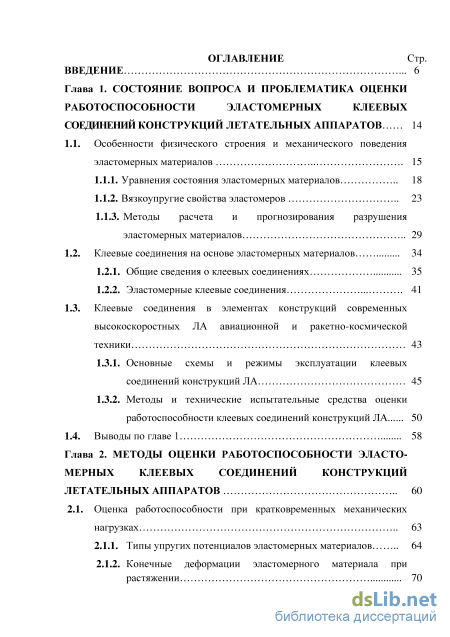

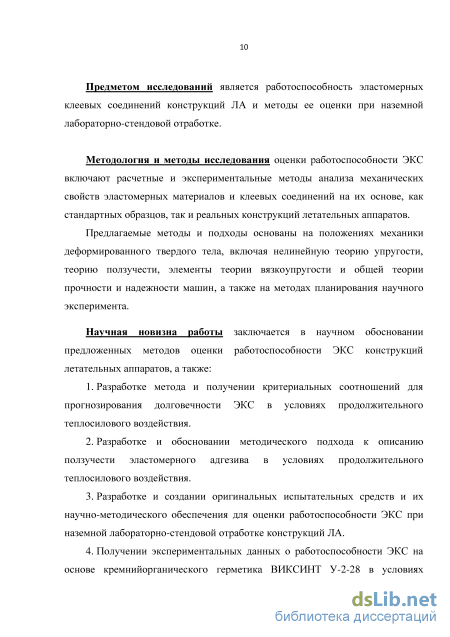

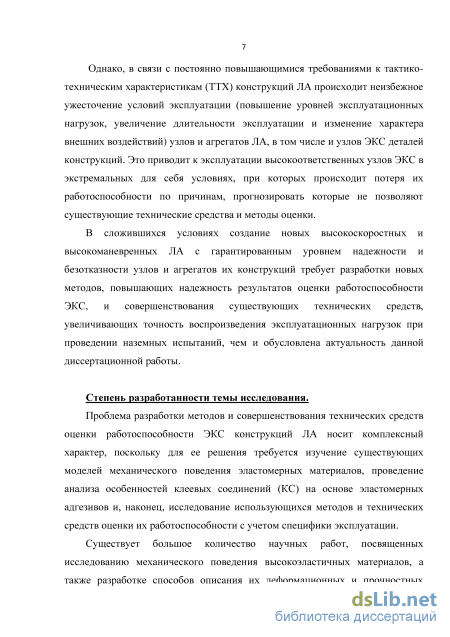

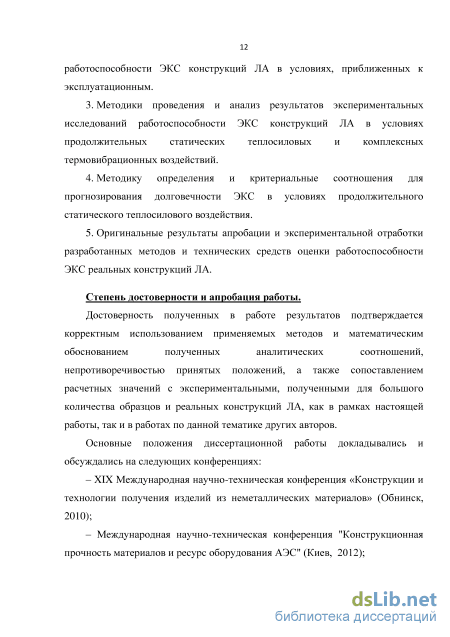

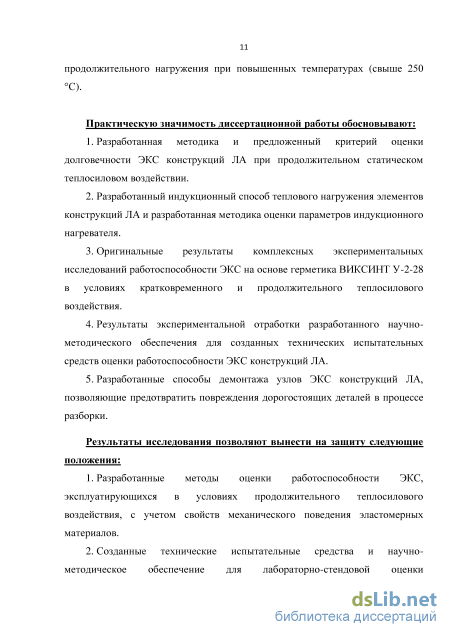

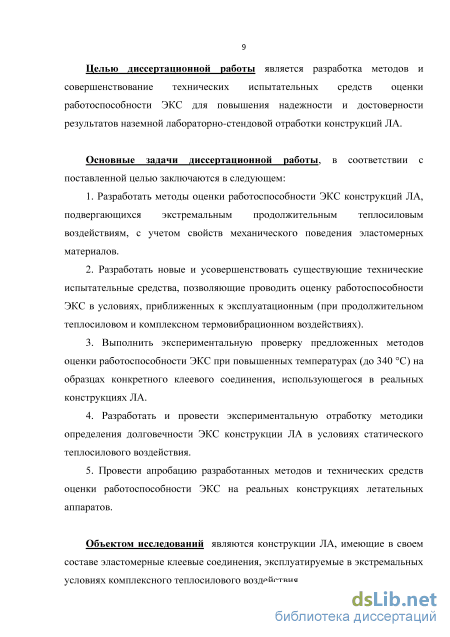

Введение
Глава 1. Состояние вопроса и проблематика оценки работоспособности эластомерных клеевых соединений конструкций летательных аппаратов 14
1.1. Особенности физического строения и механического поведения эластомерных материалов 15
1.1.1. Уравнения состояния эластомерных материалов 18
1.1.2. Вязкоупругие свойства эластомеров 23
1.1.3. Методы расчета и прогнозирования разрушения эластомерных материалов 29
1.2. Клеевые соединения на основе эластомерных материалов 34
1.2.1. Общие сведения о клеевых соединениях 35
1.2.2. Эластомерные клеевые соединения 41
1.3. Клеевые соединения в элементах конструкций современных высокоскоростных ЛА авиационной и ракетно-космической техники 43
1.3.1. Основные схемы и режимы эксплуатации клеевых соединений конструкций ЛА 45
1.3.2. Методы и технические испытательные средства оценки работоспособности клеевых соединений конструкций ЛА 50
1.4. Выводы по главе 1 58
Глава 2. Методы оценки работоспособности эласто мерных клеевых соединений конструкций летательных аппаратов 60
2.1. Оценка работоспособности при кратковременных механических нагрузках 63
2.1.1. Типы упругих потенциалов эластомерных материалов 64
2.1.2. Конечные деформации эластомерного материала при растяжении 70 Стр.

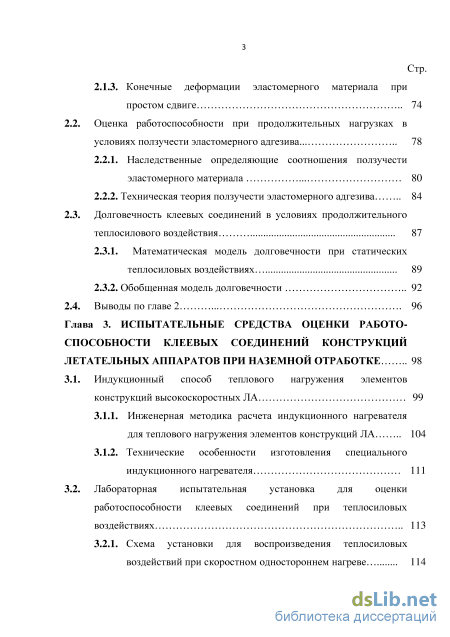

2.1.3. Конечные деформации эластомерного материала при простом сдвиге 74
2.2. Оценка работоспособности при продолжительных нагрузках в условиях ползучести эластомерного адгезива. 78
2.2.1. Наследственные определяющие соотношения ползучести эластомерного материала 80
2.2.2. Техническая теория ползучести эластомерного адгезива 84
2.3. Долговечность клеевых соединений в условиях продолжительного теплосилового воздействия 87
2.3.1. Математическая модель долговечности при статических теплосиловых воздействиях 89
2.3.2. Обобщенная модель долговечности 92
2.4. Выводы по главе 2 96
Глава 3. Испытательные средства оценки работо способности клеевых соединений конструкций летательных аппаратов при наземной отработке 98
3.1. Индукционный способ теплового нагружения элементов конструкций высокоскоростных ЛА 99
3.1.1. Инженерная методика расчета индукционного нагревателя для теплового нагружения элементов конструкций ЛА 104
3.1.2. Технические особенности изготовления специального индукционного нагревателя 111
3.2. Лабораторная испытательная установка для оценки работоспособности клеевых соединений при теплосиловых воздействиях 113
3.2.1. Схема установки для воспроизведения теплосиловых воздействий при скоростном одностороннем нагреве 114 Стр.
3.2.2. Схема установки для воспроизведения статических теплосиловых воздействий 118

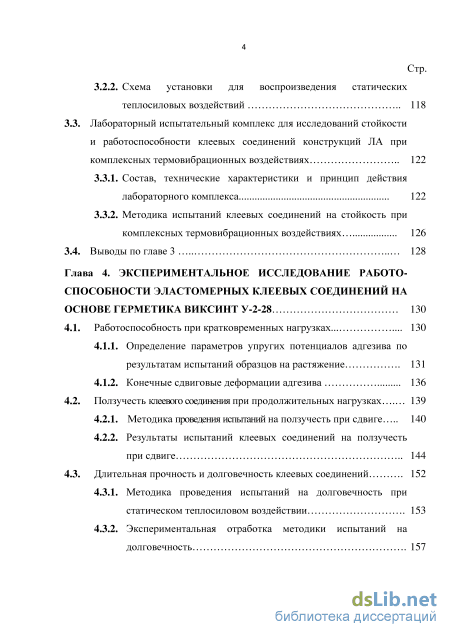

3.3. Лабораторный испытательный комплекс для исследований стойкости и работоспособности клеевых соединений конструкций ЛА при комплексных термовибрационных воздействиях 122
3.3.1. Состав, технические характеристики и принцип действия лабораторного комплекса 122
3.3.2. Методика испытаний клеевых соединений на стойкость при комплексных термовибрационных воздействиях 126
3.4. Выводы по главе 3 128
Глава 4. Экспериментальное исследование работо-способности эластомерных клеевых соединений на основе герметика виксинт у-2-28 130
4.1. Работоспособность при кратковременных нагрузках 130
4.1.1. Определение параметров упругих потенциалов адгезива по результатам испытаний образцов на растяжение 131
4.1.2. Конечные сдвиговые деформации адгезива 136
4.2. Ползучесть клеевого соединения при продолжительных нагрузках 139
4.2.1. Методика проведения испытаний на ползучесть при сдвиге 140
4.2.2. Результаты испытаний клеевых соединений на ползучесть при сдвиге 144
4.3. Длительная прочность и долговечность клеевых соединений 152
4.3.1. Методика проведения испытаний на долговечность при статическом теплосиловом воздействии 153

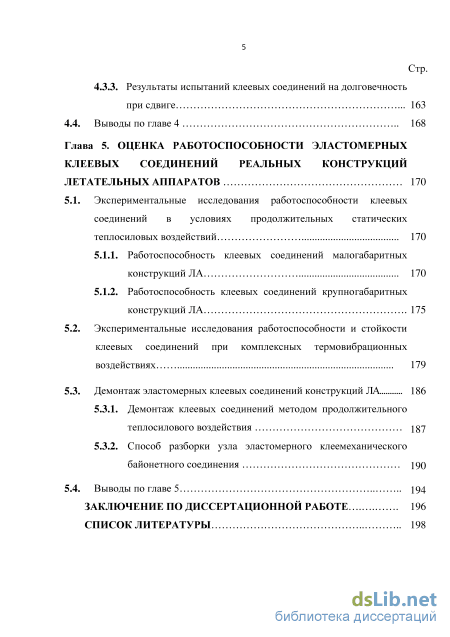

4.3.2. Экспериментальная отработка методики испытаний на долговечность 157 Стр.
4.3.3. Результаты испытаний клеевых соединений на долговечность при сдвиге 163
4.4. Выводы по главе 4 168
Глава 5. Оценка работоспособности эластомерных клеевых соединений реальных конструкций летательных аппаратов 170
5.1. Экспериментальные исследования работоспособности клеевых соединений в условиях продолжительных статических теплосиловых воздействий 170
5.1.1. Работоспособность клеевых соединений малогабаритных конструкций ЛА 170
5.1.2. Работоспособность клеевых соединений крупногабаритных конструкций ЛА
5.2. Экспериментальные исследования работоспособности и стойкости клеевых соединений при комплексных термовибрационных воздействиях 179
5.3. Демонтаж эластомерных клеевых соединений конструкций ЛА 186
5.3.1. Демонтаж клеевых соединений методом продолжительного теплосилового воздействия 187
5.3.2. Способ разборки узла эластомерного клеемеханического байонетного соединения 190
5.4. Выводы по главе 5 194
Заключение по диссертационной работе 196
Список литературы
- Клеевые соединения на основе эластомерных материалов
- Конечные деформации эластомерного материала при растяжении
- Инженерная методика расчета индукционного нагревателя для теплового нагружения элементов конструкций ЛА
- Длительная прочность и долговечность клеевых соединений
Клеевые соединения на основе эластомерных материалов

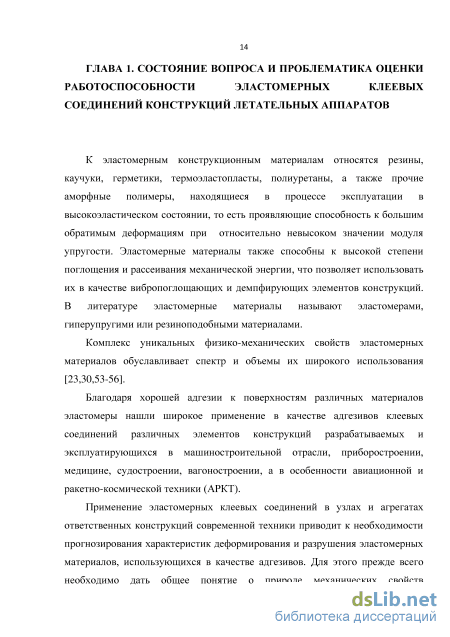

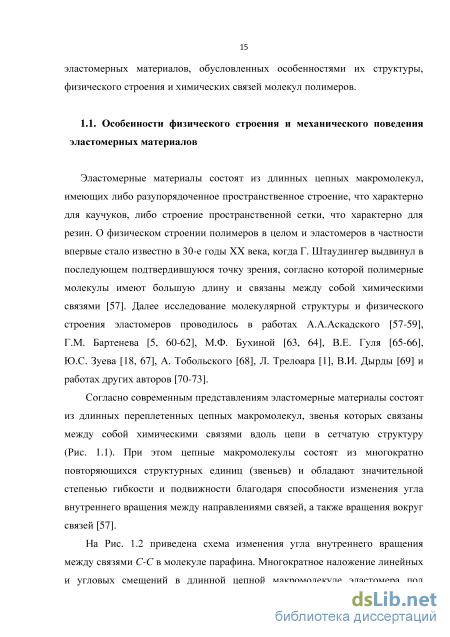

Как уже отмечалось ранее, используемые в различных отраслях промышленности эластомерные материалы в процессе эксплуатации подвергаются большим деформациям, проявляя при этом нелинейность в зависимости между напряжением и деформацией.
