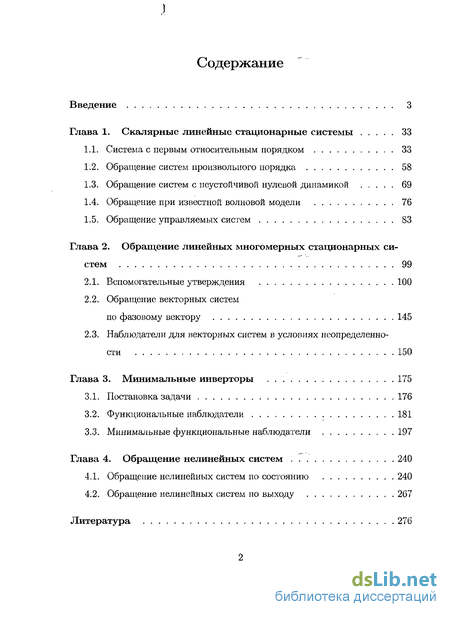

Содержание к диссертации
Введение
Глава 1. Скалярные линейные стационарные системы 33

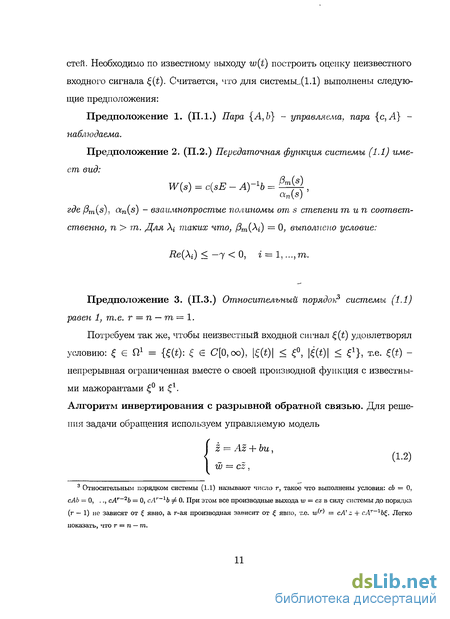

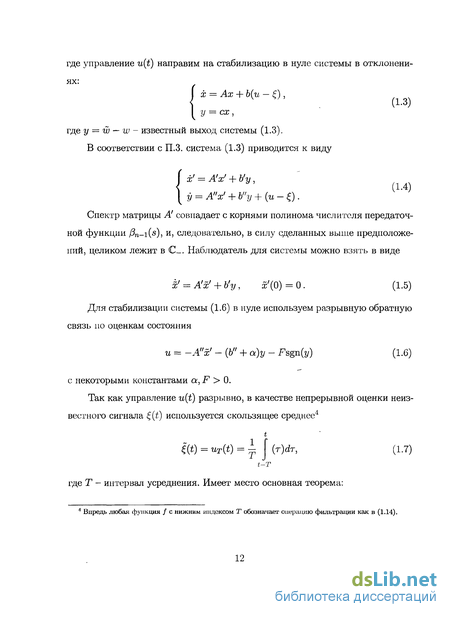

1.1. Система с первым относительным порядком 33
1.2. Обращение систем произвольного порядка 58
1.3. Обращение систем с неустойчивой нулевой динамикой 69
1.4. Обращение при известной волновой модели 76
1.5. Обращение управляемых систем 83
Глава 2. Обращение линейных многомерных стационарных систем 99
2.1. Вспомогательные утверждения 100
2.2. Обращение векторных систем по фазовому вектору 145
2.3. Наблюдатели для векторных систем в условиях неопределенности 150
Глава 3. Минимальные инверторы 175
3.1. Постановка задачи 176
3.2. Функциональные наблюдатели 181
3.3. Минимальные функциональные наблюдатели 197
Глава 4. Обращение нелинейных систем 240
4.1. Обращение нелинейных систем по состоянию 240
4.2. Обращение нелинейных систем по выходу 267
Литература 276
- Обращение систем с неустойчивой нулевой динамикой
- Наблюдатели для векторных систем в условиях неопределенности
- Минимальные функциональные наблюдатели
- Обращение нелинейных систем по состоянию
Введение к работе

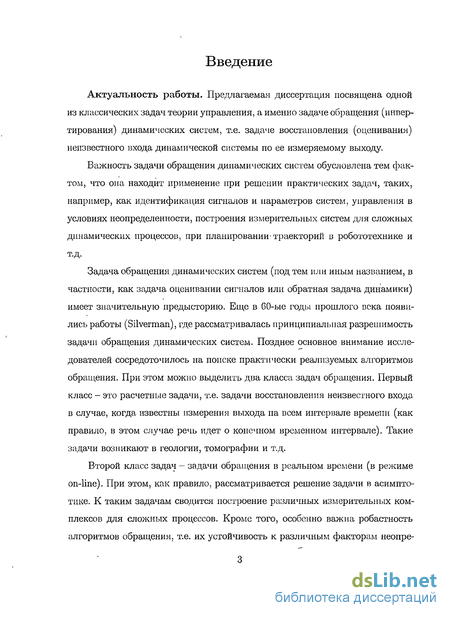

Актуальность работы. Предлагаемая диссертация посвящена одной из классических задач теории управления, а именно задаче обращения (инвертирования) динамических систем, т.е. задаче восстановления (оценивания) неизвестного входа динамической системы по ее измеряемому выходу.
Важность задачи обращения динамических систем обусловлена тем фактом, что она находит применение при решении практических задач, таких, например, как идентификация сигналов и параметров систем, управления в условиях неопределенности, построения измерительных систем для сложных динамических процессов, при планировании-траекторий в робототехнике и т.д.
Задача обращения динамических систем (под тем или иным названием, в частности, как задача оценивании сигналов или обратная задача динамики) имеет значительную предысторию. Еще в 60-ые годы прошлого века появились работы (Silverman), где рассматривалась принципиальная разрешимость задачи обращения динамических систем. Позднее основное внимание исследователей сосредоточилось на поиске практически реализуемых алгоритмов обращения. При этом можно выделить два класса задач обращения. Первый класс - это расчетные задачи, т.е. задачи восстановления неизвестного входа в случае, когда известны измерения выхода на всем интервале времени (как правило, в этом случае речь идет о конечном временном интервале). Такие задачи возникают в геологии, томографии и т.д.
Второй класс задач - задачи обращения в реальном времени (в режиме on-line). При этом, как правило, рассматривается решение задачи в асимптотике. К таким задачам сводится построение различных измерительных комплексов для сложных процессов. Кроме того, особенно важна робастность алгоритмов обращения, т.е. их устойчивость к различным факторам неопределенности, как то к погрешности измерения выхода системы, различным классам параметрических возмущений, неидеальностям в работе элементов системы обращения (например, релейных элементов) и т.д.
Именно о таких, робастных алгоритмах обращения, решающих задачу для линейных и нелинейных конечномерных систем в режиме реального времени, и идет речь в данной диссертации.

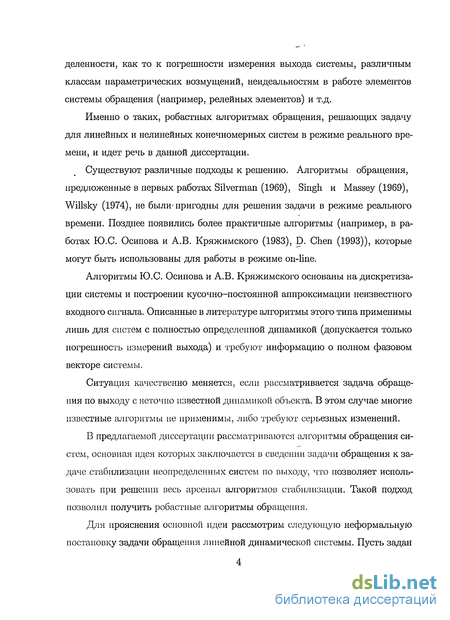

Существуют различные подходы к решению. Алгоритмы обращения, предложенные в первых работах Silverman (1969), Singh и Massey (1969), Willsky (1974), не были пригодны для решения задачи в режиме реального времени. Позднее появились более практичные алгоритмы (например, в работах Ю.С. Осипова и А.В. Кряжимского (1983), D. Chen (1993)), которые могут быть использованы для работы в режиме on-line.
Алгоритмы Ю.С. Осипова и А.В. Кряжимского основаны на дискретизации системы и построении кусочно-постоянной аппроксимации неизвестного входного сигнала. Описанные в литературе алгоритмы этого типа применимы лишь для систем с полностью определенной динамикой (допускается только погрешность измерений выхода) и требуют информацию о полном фазовом векторе системы.
Ситуация качественно меняется, если рассматривается задача обращения по выходу с неточно известной динамикой объекта. В этом случае многие известные алгоритмы не применимы, либо требуют серьезных изменений.
В предлагаемой диссертации рассматриваются алгоритмы обращения систем, основная идея которых заключается в сведении задачи обращения к задаче стабилизации неопределенных систем по выходу, что позволяет использовать при решении весь арсенал алгоритмов стабилизации. Такой подход позволил получить робастные алгоритмы обращения.
Для прояснения основной идеи рассмотрим следующую неформальную постановку задачи обращения линейной динамической системы. Пусть задан линейный дифференциальный оператор Р, отображающий входные функции () в выходные w(t), т.е. w(t) = P(t).

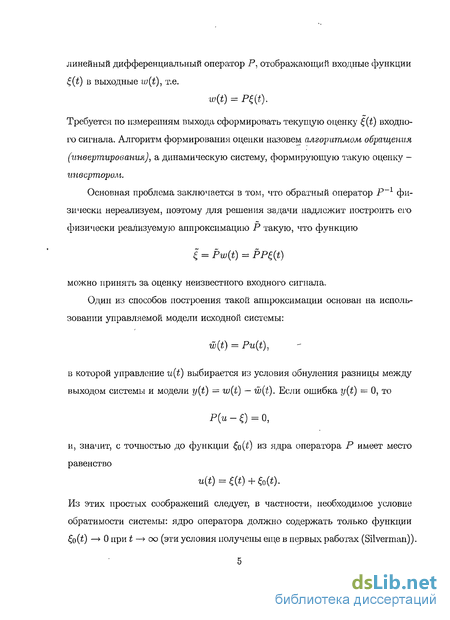

Требуется по измерениям выхода сформировать текущую оценку () входного сигнала. Алгоритм формирования оценки назовем алгоритмом обращения (инвертирования), а динамическую систему, формирующую такую оценку -инвертором.
Основная проблема заключается в том, что обратный оператор Р 1 физически нереализуем, поэтому для решения задачи надлежит построить его физически реализуемую аппроксимацию Р такую, что функцию Pw{t) = PPZ(t) можно принять за оценку неизвестного входного сигнала.

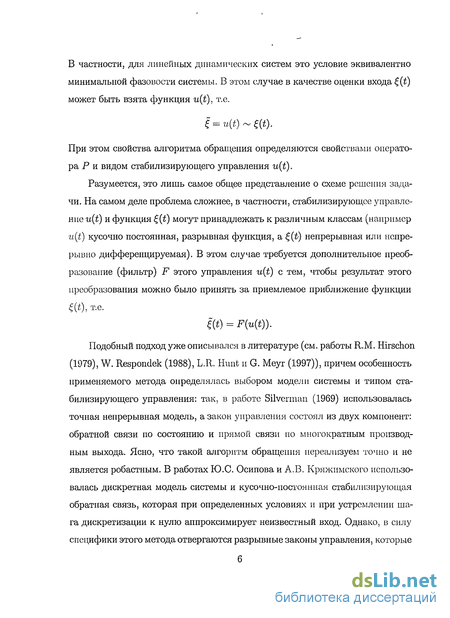

Один из способов построения такой аппроксимации основан на использовании управляемой модели исходной системы: w(t) = Pu(t), в которой управление u(t) выбирается из условия обнуления разницы между выходом системы и модели y(t) — w(t) — w(t). Если ошибка у(t) — О, то Р(и -0=о, и, значит, с точностью до функции о() из ядра оператора Р имеет место равенство «( ) = ( ) + &( ).
Из этих простых соображений следует, в частности, необходимое условие обратимости системы: ядро оператора должно содержать только функции о() — 0 при t — оо (эти условия получены еще в первых работах (Silverman)) В частности, для линейных динамических систем это условие эквивалентно минимальной фазовости системы. В этом случае в качестве оценки входа () может быть взята функция u{t), т.е.
При этом свойства алгоритма обращения определяются свойствами оператора Р и видом стабилизирующего управления u(i).
Разумеется, это лишь самое общее представление о схеме решения задачи. На самом деле проблема сложнее, в частности, стабилизирующее управление u(t) и функция () могут принадлежать к различным классам (например u(t) кусочно постоянная, разрывная функция, а (-) непрерывная или непрерывно дифференцируемая). В этом случае требуется дополнительное преобразование (фильтр) F этого управления u(i) с тем, чтобы результат этого преобразования можно было принять за приемлемое приближение функции (t) = F(u(t)).
Подобный подход уже описывался в литературе (см. работы R.M. Hirschon (1979), W. Respondek (1988), L.R. Hunt и G. Meyr (1997)), причем особенность применяемого метода определялась выбором модели системы и типом стабилизирующего управления: так, в работе Silverman (1969) использовалась точная непрерывная модель, а закон управления состоял из двух компонент: обратной связи по состоянию и прямой связи по многократным производным выхода. Ясно, что такой алгоритм обращения нереализуем точно и не является робастным. В работах Ю.С. Осипова и А.В. Кряжимского использовалась дискретная модель системы и кусочно-постоянная стабилизирующая обратная связь, которая при определенных условиях и при устремлении шага дискретизации к нулю аппроксимирует неизвестный вход. Однако, в силу специфики этого метода отвергаются разрывные законы управления, которые часто наделяют систему повышенной устойчивостью по отношению к вариациям параметров задачи и различным факторам неопределенности. Именно поэтому в данной работе широко используются разрывные управления в задачах робастного обращения.

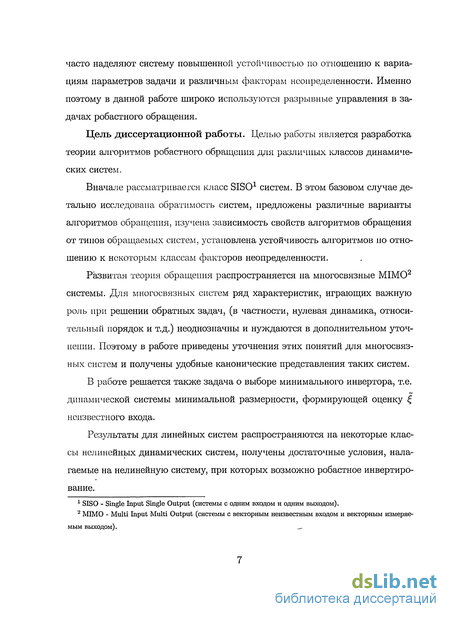

Цель диссертационной работы. Целью работы является разработка теории алгоритмов робастного обращения для различных классов динамических систем.
Вначале рассматриваегся класс SIS01 систем. В этом базовом случае детально исследована обратимость систем, предложены различные варианты алгоритмов обращения, изучена зависимость свойств алгоритмов обращения от типов обращаемых систем, установлена устойчивость алгоритмов по отношению к некоторым классам факторов неопределенности.
Развитая теория обращения распространяется на многосвязные МІМ02 системы. Для многосвязных систем ряд характеристик, играющих важную роль при решении обратных задач, (в частности, нулевая динамика, относительный порядок и т.д.) неоднозначны и нуждаются в дополнительном уточнении. Поэтому в работе приведены уточнения этих понятий для многосвязных систем и получены удобные канонические представления таких систем.
В работе решается также задача о выборе минимального инвертора, т.е. динамической системы минимальной размерности, формирующей оценку неизвестного входа.
Результаты для линейных систем распространяются на некоторые классы нелинейных динамических систем, получены достаточные условия, налагаемые на нелинейную систему, при которых возможно робастное инвертирование.
1 SISO - Single Input Single Output (системы с одним входом и одним выходом).
1 MIMO - Multi Input Multi Output (системы с векторным неизвестным входом и векторным измеряе

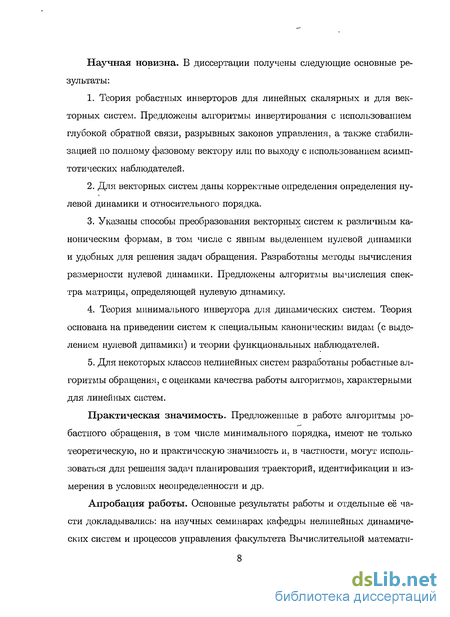

мым выходом). _ Научная новизна. В диссертации получены следующие основные результаты:
1. Теория робастных инверторов для линейных скалярных и для векторных систем. Предложены алгоритмы инвертирования с использованием глубокой обратной связи, разрывных законов управления, а также стабилизацией по полному фазовому вектору или по выходу с использованием асимптотических наблюдателей.
2. Для векторных систем даны корректные определения определения нулевой динамики и относительного порядка.
3. Указаны способы преобразования векторных систем к различным каноническим формам, в том числе с явным выделением нулевой динамики и удобных для решения задач обращения. Разработаны методы вычисления размерности нулевой динамики. Предложены алгоритмы вычисления спектра матрицы, определяющей нулевую динамику.
4. Теория минимального инвертора для динамических систем. Теория основана на приведении систем к специальным каноническим видам (с выделением нулевой динамики) и теории функциональных наблюдателей.
5. Для некоторых классов нелинейных систем разработаны робастные алгоритмы обращения, с оценками качества работы алгоритмов, характерными для линейных систем.
Практическая значимость. Предложенные в работе алгоритмы ро-бастного обращения, в том числе минимального порядка, имеют не только теоретическую, но и практическую значимость и, в частности, могут использоваться для решения задач планирования траекторий, идентификации и измерения в условиях неопределенности и др.

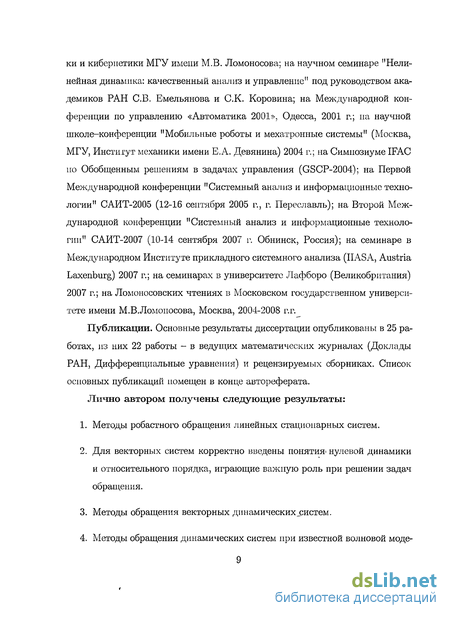

Апробация работы. Основные результаты работы и отдельные её части докладывались: на научных семинарах кафедры нелинейных динамических систем и процессов управления факультета Вычислительной математи ки и кибернетики МГУ имени М.В. Ломоносова; на научном семинаре "Нелинейная динамика: качественный анализ и управление" под руководством академиков РАН СВ. Емельянова и С.К. Коровина; на Международной конференции по управлению «Автоматика 2001», Одесса, 2001 г.; на научной школе—конференции "Мобильные роботы и мехатронные системы" (Москва, МГУ, Инстигут механики имени Е.А. Девянина) 2004 г.; на Симпозиуме IFAC по Обобщенным решениям в задачах управления (GSCP-2004); на Первой Между народной конференции "Системный анализ и информационные технологии" САИТ-2005 (12-16 сентября 2005 г., г. Переславль); на Второй Международной конференции "Системный анализ и информационные технологии" САИТ-2007 (10-14 сентября 2007 г. Обнинск, Россия); на семинаре в Международном Институте прикладного системного анализа (IIASA, Austria Laxenburg) 2007 г.; на семинарах в университете Лафборо (Великобритания) 2007 г.; на Ломоносовских чтениях в Московском государственном университете имени М.В.Ломоносова, Москва, 2004-2008 г.г.
Публикации. Основные результаты диссертации опубликованы в 25 работах, из них 22 работы - в ведущих математических журналах (Доклады РАН, Дифференциальные уравнения) и рецензируемых сборниках. Список основных публикаций помещен в конце автореферата.

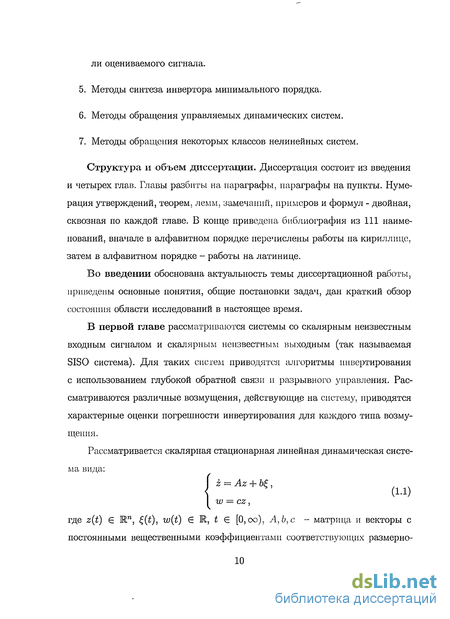

Лично автором получены следующие результаты:
1. Методы робастного обращения линейных стационарных систем.
2. Для векторных систем корректно введены понятия нулевой динамики и относительного порядка, играющие важную роль при решении задач обращения.
3. Методы обращения векторных динамических_систем.
4. Методы обращения динамических систем при известной волновой моде ли оцениваемого сигнала.
5. Методы синтеза инвертора минимального порядка.
6. Методы обращения управляемых динамических систем.
7. Методы обращения некоторых классов нелинейных систем.
Структура и объем диссертации. Диссертация состоит из введения и четырех глав. Главы разбиты на параграфы, параграфы на пункты. Нумерация утверждений, теорем, лемм, замечаний, примеров и формул - двойная, сквозная по каждой главе. В конце приведена библиография из 111 наименований, вначале в алфавитном порядке перечислены работы на кириллице, затем в алфавитном порядке - работы на латинице.
