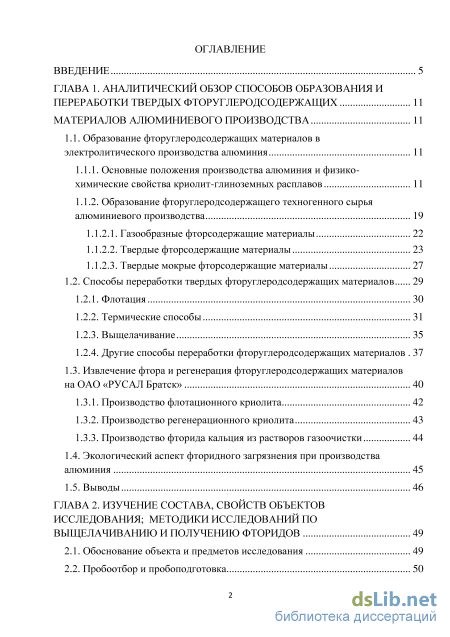

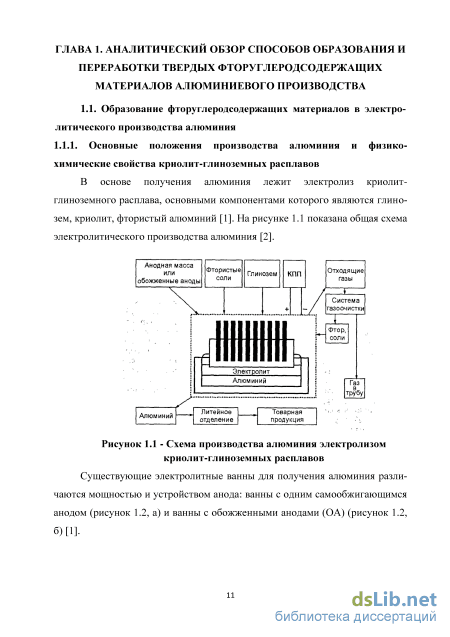

ГЛАВА 1. Аналитический обзор способов образования и переработки твердых фторуглеродсодержащих материалов алюминиевого производства 11
1.1. Образование фторуглеродсодержащих материалов в электролитического производства алюминия 11
1.1.1. Основные положения производства алюминия и физико-химические свойства криолит-глиноземных расплавов 11
1.1.2. Образование фторуглеродсодержащего техногенного сырья алюминиевого производства 1.1.2.1. Газообразные фторсодержащие материалы 22
1.1.2.2. Твердые фторсодержащие материалы 23
1.1.2.3. Твердые мокрые фторсодержащие материалы 27
1.2. Способы переработки твердых фторуглеродсодержащих материалов 29
1.2.1. Флотация 30
1.2.2. Термические способы 31
1.2.3. Выщелачивание 35
1.2.4. Другие способы переработки фторуглеродсодержащих материалов 37
1.3. Извлечение фтора и регенерация фторуглеродсодержащих материалов на ОАО «РУСАЛ Братск» 40
1.3.1. Производство флотационного криолита 42
1.3.2. Производство регенерационного криолита 43
1.3.3. Производство фторида кальция из растворов газоочистки
1.4. Экологический аспект фторидного загрязнения при производства алюминия 45
1.5. Выводы 46
ГЛАВА 2. Изучение состава, свойств объектов исследования; методики исследований по выщелачиванию и получению фторидов 49
2.1. Обоснование объекта и предметов исследования 49
2.2. Пробоотбор и пробоподготовка 50
2.3. Методики проведения химических анализов 52
2.4. Результаты исследования состава и свойств фторуглеродсодержащего техногенного сырья ОАО «РУСАЛ Братск»
2.4.1. Гранулометрический состав 57
2.4.2. Исследования химического состава фторуглеродсодержащих материалов 59
2.4.3. Рентгенофазовые исследования 61
2.5. Методики проведения исследований 66
2.5.1. Выщелачивание фтора из фторуглеродсодержащих материалов 66
2.5.2. Методика получения фторида кальция 68
2.5.3. Методика получения регенерационного криолита 69
2.6. Выводы 71
ГЛАВА 3. Исследования по выщелачиванию фтора и получению фтористых солей из фторуглеродсодержащих материалов электролизного производства алюминия 73
3.1. Выщелачивание фтора из хвостов флотации угольной пены в лабораторных условиях 73
3.1.1. Выщелачивание фтора гидроксидом натрия 74
3.1.2. Выщелачивание фтора серной кислотой 79
3.1.3. Физико-химические исследования твердых проб хвостов флотации после выщелачивания 3.2. Выщелачивание фтора из фторуглеродсодержащих материалов в производственных условиях 87
3.3. Получение фтористых солей из растворов после выщелачивания из фторуглеродсодержащих материалов 100
3.3.1 Выщелачивание фтора из фторуглеродсодержащих материалов при оптимальных условиях 100
3.3.2. Получение фторида кальция 102
3.3.3. Получение криолита
3.4. Термодинамический расчет процесса выщелачивания фтора из фтоуглеродсодержащих материалов 109
3.5. Выводы 115
ГЛАВА 4. Разработка технологии переработки фторуглеродсодержащих материалов производства алюминия с получением фтористых солей 117
4.1. Разработка и предложение оптимальной схемы переработки фторуглеродсодержащих материалов 117
4.1.2. Получение фтористых солей из фторуглеродсодержащих материалов 119
4.1.3. Получение углеродного продукта из хвостов флотации угольной пены 122

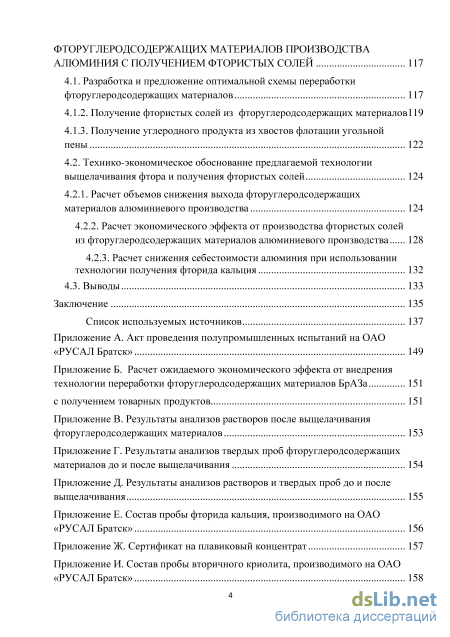

4.2. Технико-экономическое обоснование предлагаемой технологии выщелачивания фтора и получения фтористых солей 124
4.2.1. Расчет объемов снижения выхода фторуглеродсодержащих материалов алюминиевого производства 124
4.2.2. Расчет экономического эффекта от производства фтористых солей из фторуглеродсодержащих материалов алюминиевого производства 128
4.2.3. Расчет снижения себестоимости алюминия при использовании технологии получения фторида кальция 132
4.3. Выводы 133
Заключение 135
Список используемых источников 137
- Газообразные фторсодержащие материалы
- Результаты исследования состава и свойств фторуглеродсодержащего техногенного сырья ОАО «РУСАЛ Братск»
- Выщелачивание фтора серной кислотой
- Технико-экономическое обоснование предлагаемой технологии выщелачивания фтора и получения фтористых солей
Введение к работе

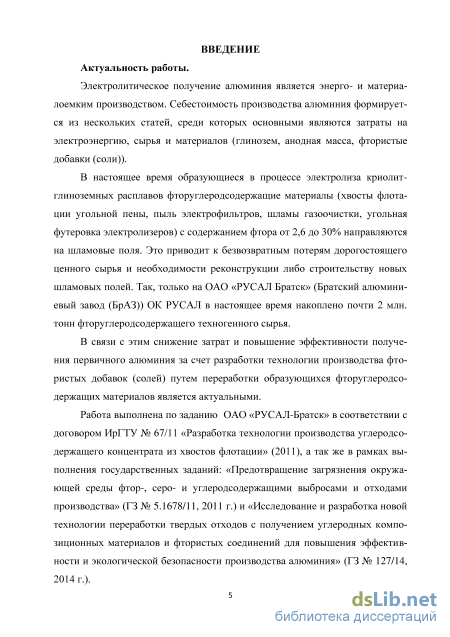

Актуальность работы. Электролитическое получение алюминия является энерго- и материалоемким про водством. Себестоимость производства алюминия формируется из нескольких статей, среди которых основными являются затраты на электроэнергию, сырья и материалов (глинозем, анодная масса, фтористые добавки (соли)).
В настоящее время образующиеся в процессе электролиза криолит-глиноземных расплавов фторуглеродсодержащие материалы (хвосты флотации угольной пены, пыль электрофильтров, шламы газоочистки, угольная футеровка электролизеров) с содержанием фтора от 2,6 до 30% направляются на шламовые поля. Это приводит к безвозвратным потерям дорогостоящего ценного сырья и необходимости реконструкции либо строительству новых шламовых полей. Так, только на ОАО «РУСАЛ Братск» (Братский алюминиевый завод (БрАЗ)) ОК РУСАЛ в настоящее время накоплено почти 2 млн. тонн фторуглеродсодержащего техногенного сырья.
В связи с этим снижение затрат и повышение эффективности получения первичного алюминия за счет разработки технологии производства фтористых добавок (солей) путем переработки образующихся фторугле-родсодержащих материалов является актуальными.
Работа выполнена по заданию ОАО «РУСАЛ-Братск» в соответствии с договором ИрГТУ № 67/11 «Разработка технологии производства углеродсодержащего концентрата из хвостов флотации» (2011), а так же в рамках выполнения государственных заданий: «Предотвращение загрязнения окружающей среды фтор-, серо- и углеродсодержащими выбросами и отходами производства» (ГЗ № 5.1678/11, 2011 г.) и «Исследование и разработка новой технологии переработки твердых отходов с получением углеродных композиционных материалов и фтористых соединений для повышения эффективности и экологической безопасности производства алюминия» (ГЗ № 127/14, 2014 г.).

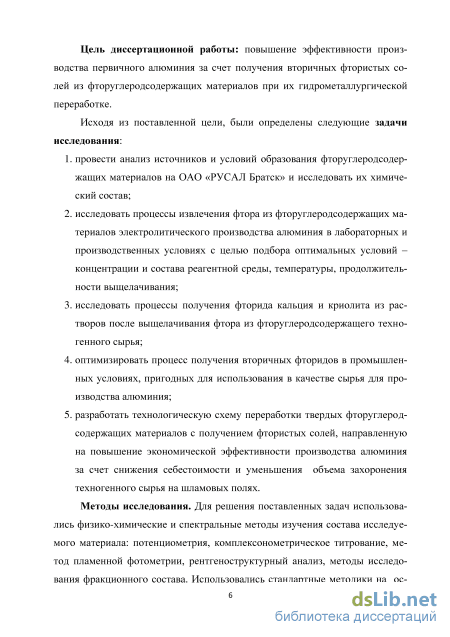

Цель диссертационной работы: повышение эффективности производства первичного алюминия за счет получения вторичных фтористых солей из фторуглеродсодержащих материалов при их гидрометаллургической переработке.
Исходя из поставленной цели, были определены следующие задачи исследования:
-
Провести анализ источников и условий образования фторуглеродсодержащих материалов на ОАО «РУСАЛ Братск» и исследовать их химический состав.
-
Исследовать процессы извлечения фтора из фторуглеродсодержащих материалов электролитического производства алюминия в лабораторных и производственных условиях с целью подбора оптимальных
условий – концентрации и состава реагентной среды, температуры, продолжительности выщелачивания.
-
Исследовать процессы получения фторида кальция и криолита из растворов после выщелачивания фтора из фторуглеродсодержащего техногенного сырья.
-
Ооптимизировать процесс получения вторичных фторидов в промышленных условиях, пригодных для использования в качестве сырья для производства алюминия.
-
Разработать технологическую схему переработки твердых фто-руглеродсодержащих материалов с получением фтористых солей, направленную на повышение экономической эффективности производства алюминия за счет снижения себестоимости и уменьшения объема захоронения техногенного сырья на шламовых полях.

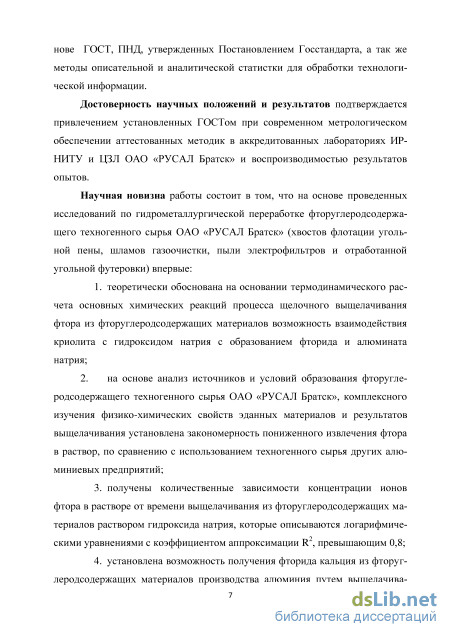

Научная новизна работы состоит в том, что на основе проведенных исследований по гидрометаллургической переработке фторуглеродсодер-жащего техногенного сырья ОАО «РУСАЛ Братск» (хвостов флотации угольной пены, шламов газоочистки, пыли электрофильтров и отработанной угольной футеровки) впервые:
теоретически обоснована на основании термодинамического
расчета основных химических реакций процесса щелочного выщелачива
ния фтора из фторуглеродсодержащих материалов возможность взаимо
действия криолита с гидроксидом натрия с образованием фторида и алю
мината натрия;
на основе анализ источников и условий образования фторугле-
родсодержащего техногенного сырья ОАО «РУСАЛ Братск», комплексно
го изучения физико-химических свойств эданных материалов и результа
тов выщелачивания установлена закономерность пониженного извлечения
фтора в раствор, по сравнению с использованием техногенного сырья дру
гих алюминиевых предприятий;
получены количественные зависимости концентрации ионов
фтора в растворе от времени выщелачивания из фторуглеродсодержащих
материалов раствором гидроксида натрия, которые описываются логариф
мическими уравнениями с коэффициентом аппроксимации R2, превыша
ющим 0,8;
установлена возможность получения фторида кальция из фто-
руглеродсодержащих материалов производства алюминия путем выщела
чивания фтора из данных компонентов 0,5 молярным раствором гидрокси-
да натрия при температуре 75-850С в течение 40-80 минут с получением
раствора фтористого натрия с концентрацией 10-25 г/дм3 и добавления в
этот раствор гидроксида кальция.

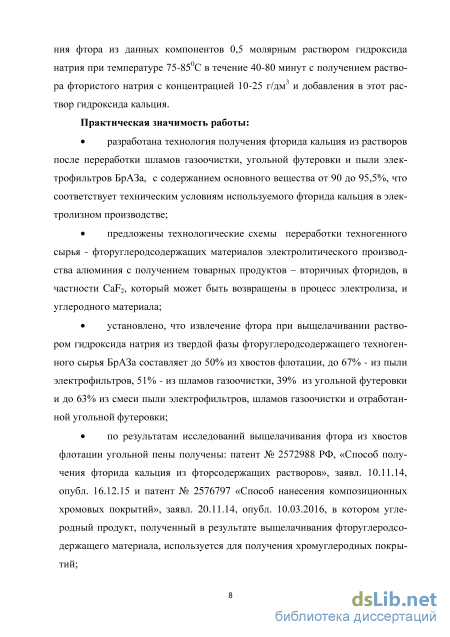

Практическая значимость работы:
разработана технология получения фторида кальция из раство
ров после переработки шламов газоочистки, угольной футеровки и пыли
электрофильтров БрАЗа, с содержанием основного вещества от 90 до 95,5%, что соответствует техническим условиям используемого фторида кальция в электролизном производстве;
предложены технологические схемы переработки техногенно
го сырья - фторуглеродсодержащих материалов электролитического про
изводства алюминия с получением товарных продуктов – вторичных фто
ридов, в частности CaF2, который может быть возвращены в процесс элек
тролиза, и углеродного материала;
установлено, что извлечение фтора при выщелачивании рас
твором гидроксида натрия из твердой фазы фторуглеродсодержащего тех
ногенного сырья БрАЗа составляет до 50% из хвостов флотации, до 67% -
из пыли электрофильтров, 51% - из шламов газоочистки, 39% из угольной
футеровки и до 63% из смеси пыли электрофильтров, шламов газоочистки
и отработанной угольной футеровки;
по результатам исследований выщелачивания фтора из хвостов
флотации угольной пены получены патенты: № 2572988 РФ, «Способ по
лучения фторида кальция из фторсодержащих растворов», заявл. 10.11.14,
опубл. 16.12.15 и патент № 2576797 «Способ нанесения композиционных
хромовых покрытий», заявл. 20.11.14, опубл. 10.03.2016, в котором угле
родный продукт, полученный в результате выщелачивания фторуглерод-
содержащего материала, используется для получения хромуглеродных
покрытий;

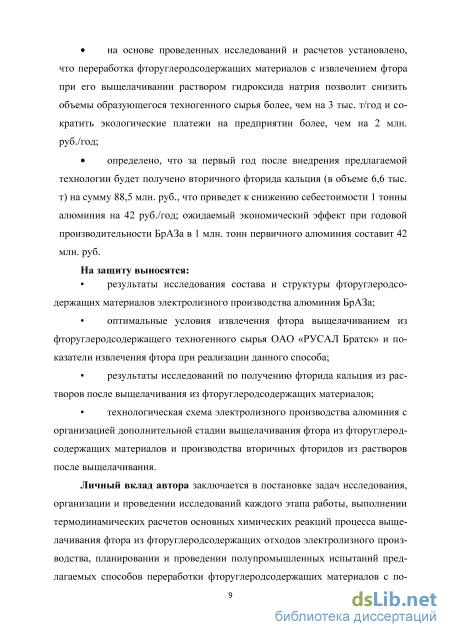

на основе проведенных исследований и расчетов установлено,
что переработка фторуглеродсодержащих материалов с извлечением фто
ра при его выщелачивании раствором гидроксида натрия позволит сни
зить объемы образующегося техногенного сырья на 3,2 тыс. т/год и со
кратить экологические платежи на предприятии более, чем на 2 млн.
руб./год;
определено, что за первый год после внедрения предлагаемой
технологии будет получено вторичного фторида кальция (в объеме 6,6
тыс. т) на сумму 88,5 млн. руб., что приведет к снижению себестоимости
1 тонны алюминия на 42 руб.
Личный вклад автора заключается в постановке задач исследования, организации и проведении исследований каждого этапа работы, выполнении термодинамических расчетов основных химических реакций процесса выщелачивания фтора из фторуглеродсодержащего техногенного сырья электролизного производства, планировании и проведении полупромышленных испытаний предлагаемых способов переработки фторуг-леродсодержащих материалов с получением фтористых солей (фторида кальция и криолита); анализе и сопоставлении данных по моделированию с экспериментальными данными на действующем производстве; обработке полученных результатов, формулировке выводов и рекомендаций.
На защиту выносятся:
результаты исследования состава и структуры фторуглеродсо-держащих материалов электролизного производства алюминия БрАЗа;
оптимальные условия извлечения фтора выщелачиванием из фторуглеродсодержащего техногенного сырья ОАО «РУСАЛ Братск» и показатели извлечения фтора при реализации данного способа;
результаты исследований по получению фторида кальция из растворов после выщелачивания из фторуглеродсодержащих материалов;
технологическая схема электролизного производства алюминия с организацией дополнительной стадии выщелачивания фтора из фто-руглеродсодержащих материалов и производства вторичных фторидов из растворов после выщелачивания.
Методы исследования. Для решения поставленных задач использовались физико-химические и спектральные методы изучения состава исследуемого материала: потенциометрия, комплексонометрическое титрование, метод пламенной фотометрии, рентгеноструктурный анализ, методы исследования фракционного состава. Использовались стандартные методики на основе ГОСТ, ПНД, утвержденных Постановлением Госстандарта, а так же методы описательной и аналитической статистки для обработки технологической информации.
Достоверность научных положений и результатов подтверждается привлечением установленных ГОСТом при современном метрологическом обеспечении аттестованных методик в аккредитованных лабораториях ИРНИТУ и ЦЗЛ ОАО «РУСАЛ Братск» и воспроизводимостью результатов опытов.
Апробация работы. Материалы диссертационной работы докладывались и обсуждались на Всероссийских научно-практических конференциях «Перспективы развития технологии переработки углеводородных, растительных и минеральных ресурсов» (Иркутск, 2012, 2015 гг.), международной научно-практ. конф. молодых ученых «Зажги свою звезду» (Таганрог, 2013 г.), на Международном конгрессе «Цветные металлы и мине-ралы-2015» (Красноярск, 2015 г.); также материалы диссертационной работы докладывались и обсуждались на техническом свете на ОАО «РУ-САЛ Братск» (Братск, 2015 г.).
Публикации. По теме диссертации опубликовано 10 научных работ, в т. ч. 2 в журналах, входящих в перечень изданий, рекомендованных ВАК РФ, 1 патент РФ, публикации в материалах Всероссийских, Международных конференций, конгресса.
Объем и структура работы. Диссертационная работа состоит из введения, пяти глав, заключения, списка используемых источников и двух приложений. Работа изложена на 148 страницах машинописного текста, содержит 42 таблицы, 35 рисунков, список литературы из 148 наименований и 8 приложений.
Газообразные фторсодержащие материалы

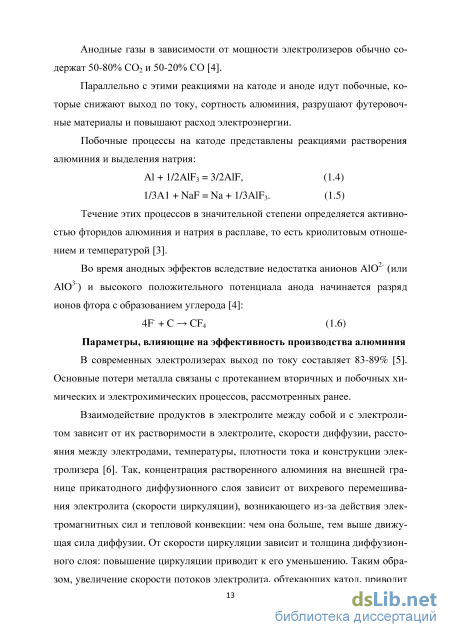

В современных электролизерах выход по току составляет 83-89% [5]. Основные потери металла связаны с протеканием вторичных и побочных химических и электрохимических процессов, рассмотренных ранее.
Взаимодействие продуктов в электролите между собой и с электролитом зависит от их растворимости в электролите, скорости диффузии, расстояния между электродами, температуры, плотности тока и конструкции электролизера [6]. Так, концентрация растворенного алюминия на внешней границе прикатодного диффузионного слоя зависит от вихревого перемешивания электролита (скорости циркуляции), возникающего из-за действия электромагнитных сил и тепловой конвекции: чем она больше, тем выше движущая сила диффузии. От скорости циркуляции зависит и толщина диффузионного слоя: повышение циркуляции приводит к его уменьшению. Таким образом, увеличение скорости потоков электролита, обтекающих катод, приводит к повышению потерь алюминия и снижению выхода по току (за счет увеличения скорости диффузии) [5].

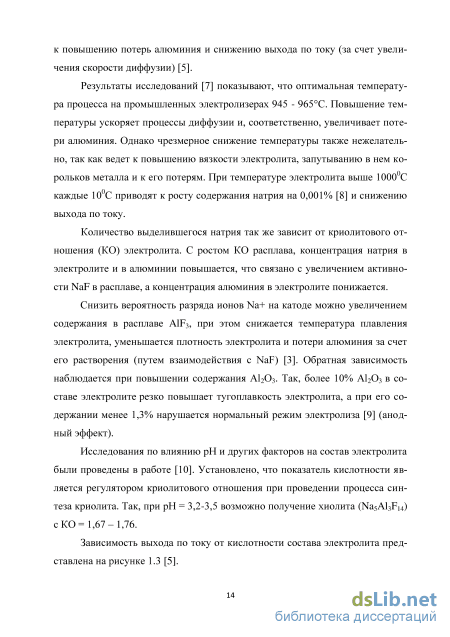

Результаты исследований [7] показывают, что оптимальная температура процесса на промышленных электролизерах 945 - 965С. Повышение температуры ускоряет процессы диффузии и, соответственно, увеличивает потери алюминия. Однако чрезмерное снижение температуры также нежелательно, так как ведет к повышению вязкости электролита, запутыванию в нем корольков металла и к его потерям. При температуре электролита выше 10000С каждые 100С приводят к росту содержания натрия на 0,001% [8] и снижению выхода по току.
Количество выделившегося натрия так же зависит от криолитового отношения (КО) электролита. С ростом КО расплава, концентрация натрия в электролите и в алюминии повышается, что связано с увеличением активности NaF в расплаве, а концентрация алюминия в электролите понижается.
Снизить вероятность разряда ионов Na+ на катоде можно увеличением содержания в расплаве AlF3, при этом снижается температура плавления электролита, уменьшается плотность электролита и потери алюминия за счет его растворения (путем взаимодействия с NaF) [3]. Обратная зависимость наблюдается при повышении содержания Al2О3. Так, более 10% Al2О3 в составе электролите резко повышает тугоплавкость электролита, а при его содержании менее 1,3% нарушается нормальный режим электролиза [9] (анодный эффект).
Исследования по влиянию рН и других факторов на состав электролита были проведены в работе [10]. Установлено, что показатель кислотности является регулятором криолитового отношения при проведении процесса синтеза криолита. Так, при рН = 3,2-3,5 возможно получение хиолита (Na5Al3F14) с КО = 1,67 – 1,76.

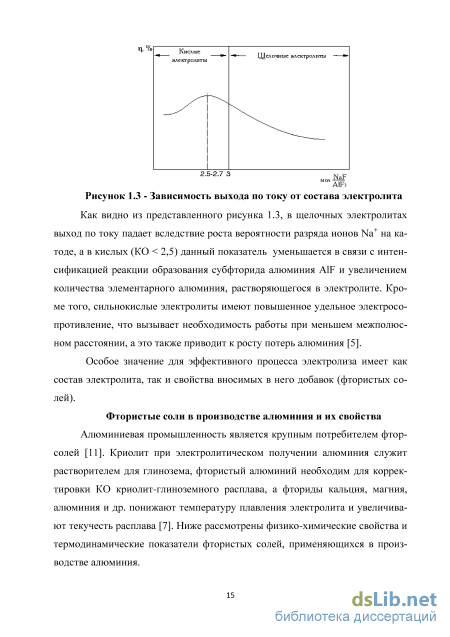

Зависимость выхода по току от кислотности состава электролита представлена на рисунке 1.3 [5]. Рисунок 1.3 - Зависимость выхода по току от состава электролита
