Введение к работе

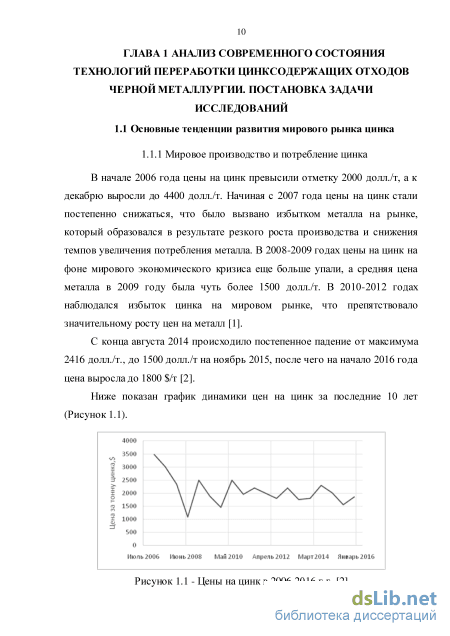

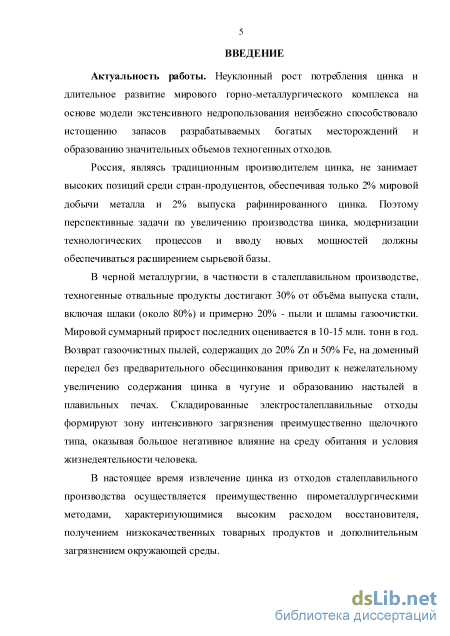

Актуальность работы. Неуклонный рост потребления цинка и длительное развитие мирового горно-металлургического комплекса на основе модели экстенсивного недропользования неизбежно способствовало истощению запасов разрабатываемых богатых месторождений и образованию значительных объемов техногенных отходов.

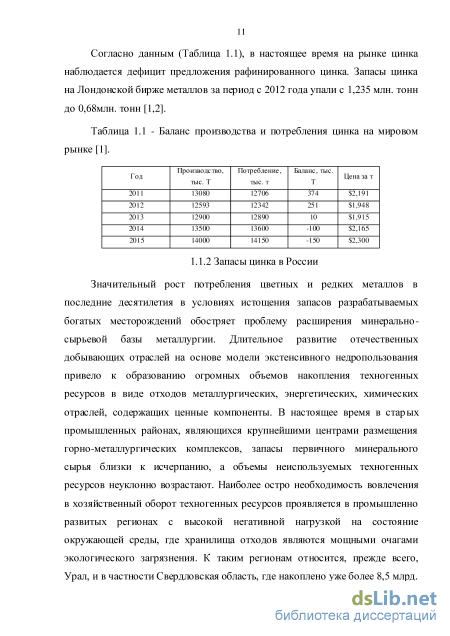

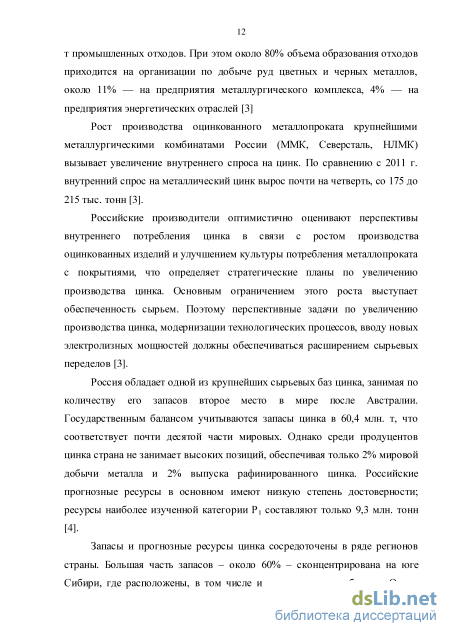

Россия является традиционным производителем цинка (250
тыс.т./год рафинированного металла), однако рост его производства

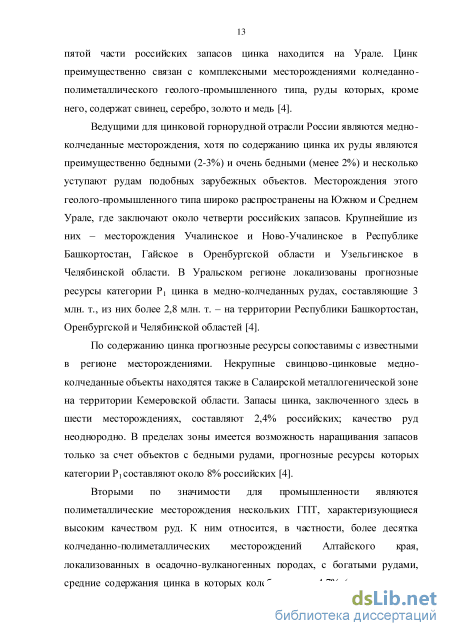

ограничен низким качеством отечественных колчеданно-
полиметаллических руд. Поэтому перспективные задачи по вводу
новых мощностей и модернизации технологических процессов
должны обеспечиваться расширением и реструктуризацией
минерально-сырьевой базы цинка, в том числе за счет вовлечения в переработку цинксодержащего техногенного сырья.
В сталеплавильном производстве отвальные
продукты,включая складируемые пыли и шламы газоочистных
систем,достигают 30% от объма выпуска стали. Возврат
электросталеплавильных пылей, содержащих до 50 % Fe и 20 % Zn,
на доменный передел не осуществляется, что обусловлено
необходимостью минимизации накопления цинка в чугуне и
предотвращения настылеобразования в плавильных печах.
Складирование шламопылевых отходов, мировой суммарный прирост которых оценивается в 10-15 млн. т/год, сопровождается формированием зоны интенсивного загрязнения преимущественно щелочного типа, оказывающей негативное влияние на среду обитания и условия жизнедеятельности человека.
В настоящее время извлечение цинка из отходов
сталеплавильного производства осуществляется в незначительном
масштабе и преимущественно пирометаллургическими методами,
характеризующимися высоким расходом восстановителя,
получением низкокачественных товарных продуктов и
дополнительным загрязнением окружающей среды.
Различным аспектам утилизации и металлургической переработки цинксодержащего рудного и техногенного сырья посвящены исследования известных отечественных и зарубежных ученых, среди которых следует выделить работы С.С. Набойченко, Я.М. Шнеерсона, А.А. Перетрутова, А. Stefanova, J. Aromaa, P. Oustadakis, Пашкевич М.А., однако, значительный круг вопросов, связанный с проблемами гидрометаллургического извлечения цинка из разнотипных сырьевых материалов с высоким содержанием его ферритных форм, остается недостаточно изученным.

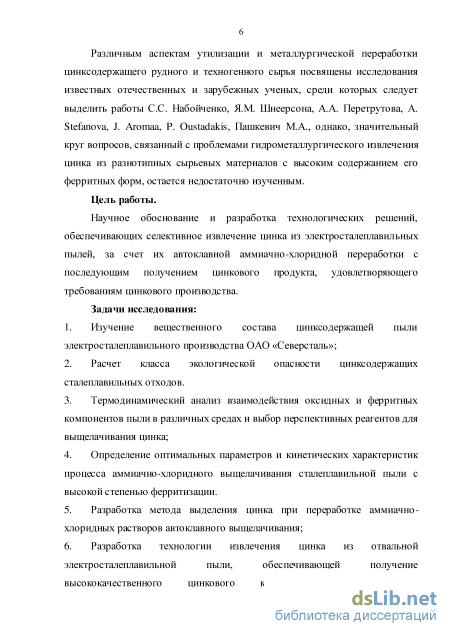

Цель работы: Научное обоснование и разработка
технологических решений, обеспечивающих селективное
извлечение цинка из электросталеплавильных пылей, за счет их автоклавной аммиачно-хлоридной переработки с последующим получением цинкового продукта, удовлетворяющего требованиям цинкового производства.
Задачи исследований:
-
Изучение вещественного состава цинксодержащей пыли электросталеплавильного производства ОАО «Северсталь»;
-
Расчет класса экологической опасности цинксодержащих сталеплавильных отходов.
-
Термодинамический анализ взаимодействия оксидных и ферритных компонентов пыли в различных средах и выбор перспективных реагентов для выщелачивания цинка;
-
Определение оптимальных параметров и кинетических характеристик процесса аммиачно-хлоридного выщелачивания сталеплавильной пыли с высокой степенью ферритизации.
-
Разработка метода выделения цинка при переработке аммиачно-хлоридных растворов автоклавного выщелачивания;
-
Разработка технологии извлечения цинка из отвальной электросталеплавильной пыли, обеспечивающей получение высококачественного цинкового концентрата и товарного железосодержащего продукта, удовлетворяющего требованиям доменного производства.
7. Предварительная экономическая оценка технологии
аммиачно-хлоридного автоклавного выщелачивания
цинксодержащей пыли ОАО «Северсталь».

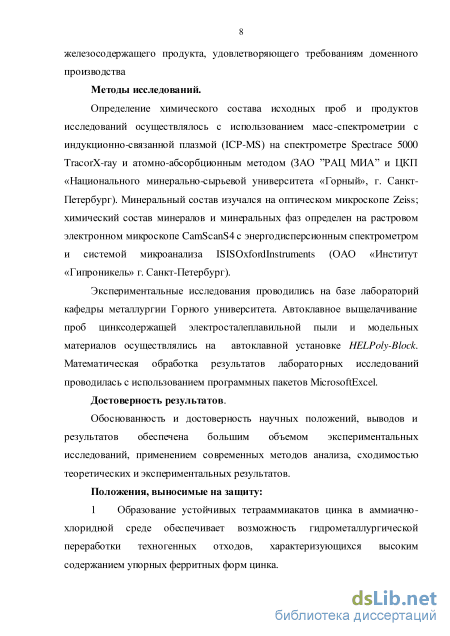

Методы исследований:
Определение химического состава исходных проб и продуктов исследований осуществлялось с использованием масс-спектрометрии с индукционно-связанной плазмой (ICP-MS) на спектрометре Spectrace 5000 Tracor X-ray и атомно-абсорбционным методом (ЗАО ”РАЦ МИА” и ЦКП «НМСУ «Горный», г. Санкт-Петербург). Минеральный состав изучался на оптическом микроскопе Zeiss; химический состав минералов и минеральных фаз определен на растровом электронном микроскопе CamScanS4 с энергодисперсионным спектрометром и системой микроанализа ISIS OxfordInstruments (ОАО «Институт «Гипроникель» г. Санкт-Петербург).
Экспериментальные исследования проводились на кафедре металлургии Горного университета. Автоклавное выщелачивание проб цинксодержащей электросталеплавильной пыли и модельных материалов осуществлялось на автоклавной установке HEL Poly-Block. Математическая обработка результатов лабораторных исследований проводилась с использованием программного пакета Microsoft Excel.

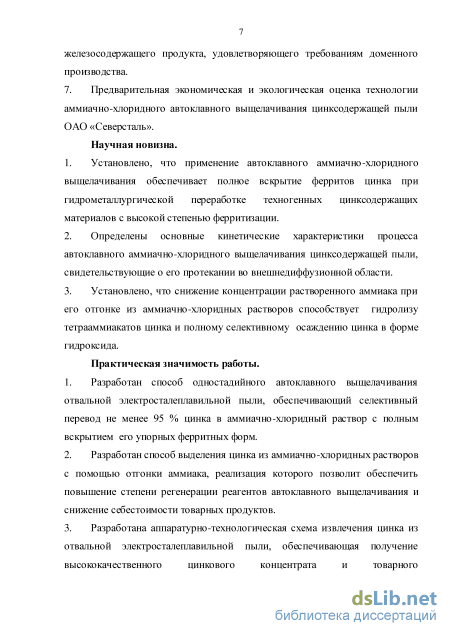

Научная новизна работы:
Установлено, что применение автоклавного аммиачно-хлоридного выщелачивания обеспечивает полное вскрытие ферритов цинка при гидрометаллургической переработке техногенных цинксодержащих материалов с высокой степенью ферритизации
Определены основные кинетические характеристики процесса автоклавного аммиачно-хлоридного выщелачивания цинксодержащей пыли, свидетельствующие о его протекании во внешнедиффузионной области.
Установлено, что снижение концентрации растворенного аммиака при его отгонке из аммиачно-хлоридных растворов способствует гидролизу тетрааммиакатов цинка и полному селективному осаждению цинка в форме гидроксида.
Практическая значимость:
Разработан способ одностадийного автоклавного
выщелачивания отвальной электросталеплавильной пыли,
обеспечивающий селективный перевод не менее 95 % цинка в аммиачно-хлоридный раствор с полным вскрытием его упорных ферритных форм.
Разработан способ выделения цинка из аммиачно-хлоридных растворов с помощью отгонки аммиака, реализация которого позволит обеспечить повышение степени регенерации реагентов автоклавного выщелачивания и снижение себестоимости товарных продуктов.
Разработана аппаратурно-технологическая схема извлечения цинка из отвальной электросталеплавильной пыли, обеспечивающая получение высококачественного цинкового концентрата и товарного железосодержащего продукта, удовлетворяющего требованиям доменного производства.

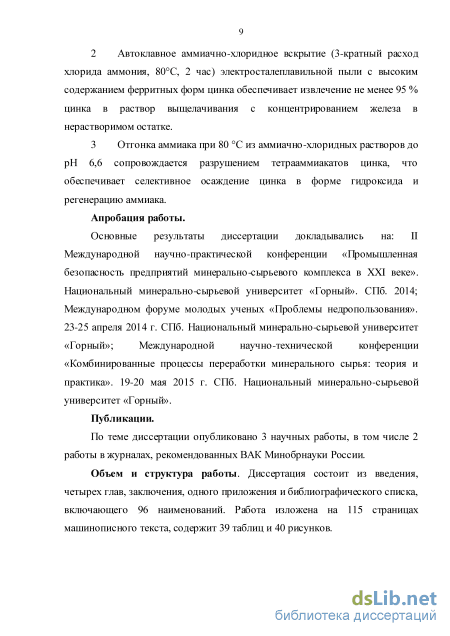

Апробация работы. Основные результаты диссертации
докладывались на: II Международной научно-практической
конференции «Промышленная безопасность предприятий
минерально-сырьевого комплекса в XXI веке». Национальный
минерально-сырьевой университет «Горный». СПб. 2014;
Международном форуме молодых ученых «Проблемы
недропользования». 23-25 апреля 2014 г. СПб. Национальный минерально-сырьевой университет «Горный»; Международной научно-технической конференции «Комбинированные процессы переработки минерального сырья: теория и практика». 19-20 мая 2015 г. СПб. Национальный минерально-сырьевой университет «Горный».
Публикации. По теме диссертации опубликовано 3 научных труда, в том числе 2 работы в журналах, рекомендованных ВАК Минобрнауки России.
Личный вклад автора заключается в постановке цели, в формулировке задач и разработке методики исследований; в проведении анализа научно-технической литературы и патентного поиска; выполнении лабораторных исследований и разработке
технических решений, научном обобщении результатов, их публикации.
Объем и структура работы. Диссертация состоит из введения, четырех глав, заключения, выводов и библиографического списка, включающего 96 наименований. Работа изложена на 115 страницах машинописного текста, содержит 39 таблиц и 40 рисунков.
Благодарности. Автор выражает глубокую благодарность и
признательность научному руководителю, доктору технических
наук Г.В. Петрову; коллективу кафедры металлургии
Национального минерально-сырьевого университета «Горный» за внимание, содействие и поддержку на различных этапах выполнения диссертационной работы.
Современные технологии по переработке и утилизации цинксодержащей пыли черной металлургии

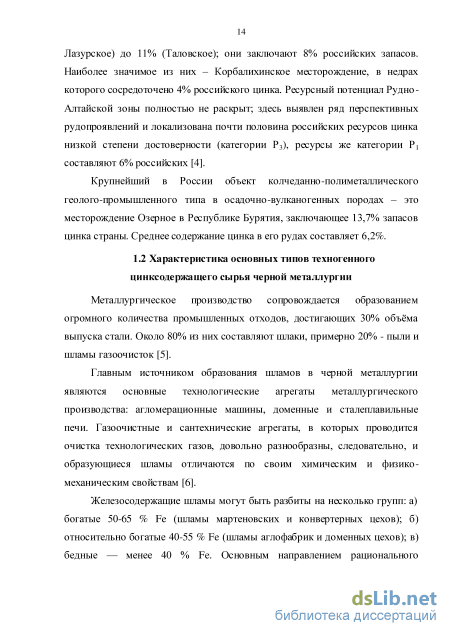

Металлургическое производство сопровождается образованием огромного количества промышленных отходов, достигающих 30% объма выпуска стали. Около 80% из них составляют шлаки, примерно 20% - пыли и шламы газоочисток [5]. Главным источником образования шламов в черной металлургии являются основные технологические агрегаты металлургического производства: агломерационные машины, доменные и сталеплавильные печи. Газоочистные и сантехнические агрегаты, в которых проводится очистка технологических газов, довольно разнообразны, следовательно, и образующиеся шламы отличаются по своим химическим и физико-механическим свойствам [6]. Железосодержащие шламы могут быть разбиты на несколько групп: а) богатые 50-65 % Fe (шламы мартеновских и конвертерных цехов); б) относительно богатые 40-55 % Fe (шламы аглофабрик и доменных цехов); в) бедные — менее 40 % Fe. Основным направлением рационального использования шламов является утилизация их в качестве добавки к агломерационной шихте [6].
Утилизация ценных компонентов из пыли и шламов металлургического производства – актуальная задача для всех индустриально развитых стран мира. Но утилизация пыли и шламов производства требует разработки специальных технологий, т.к. эти отходы содержат вредные примеси – нежелательные компоненты шихты для производства агломерата и чугуна [7].

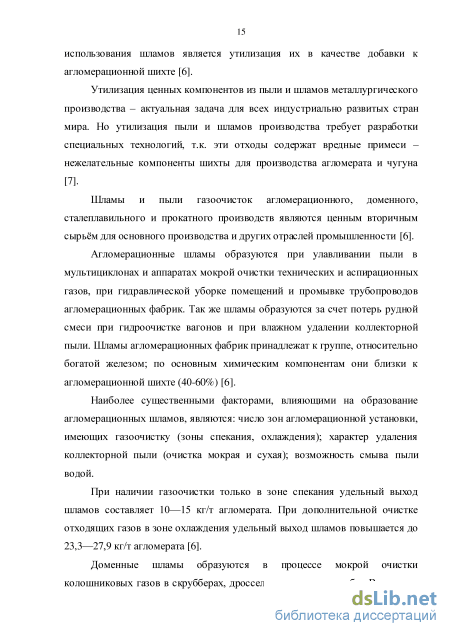

Шламы и пыли газоочисток агломерационного, доменного,
сталеплавильного и прокатного производств являются ценным вторичным сырьм для основного производства и других отраслей промышленности [6].
Агломерационные шламы образуются при улавливании пыли в мультициклонах и аппаратах мокрой очистки технических и аспирационных газов, при гидравлической уборке помещений и промывке трубопроводов агломерационных фабрик. Так же шламы образуются за счет потерь рудной смеси при гидроочистке вагонов и при влажном удалении коллекторной пыли. Шламы агломерационных фабрик принадлежат к группе, относительно богатой железом; по основным химическим компонентам они близки к агломерационной шихте (40-60%) [6].
Наиболее существенными факторами, влияющими на образование агломерационных шламов, являются: число зон агломерационной установки, имеющих газоочистку (зоны спекания, охлаждения); характер удаления коллекторной пыли (очистка мокрая и сухая); возможность смыва пыли водой.
При наличии газоочистки только в зоне спекания удельный выход шламов составляет 10—15 кг/т агломерата. При дополнительной очистке отходящих газов в зоне охлаждения удельный выход шламов повышается до 23,3—27,9 кг/т агломерата [6].
Доменные шламы образуются в процессе мокрой очистки колошниковых газов в скрубберах, дроссельных группах, трубах Вентури, а также в подбункерных помещениях. Объем шламов зависит от технологических факторов, влияющих на вынос колошниковой пыли, и от степени очистки газов в сухих пылеулавливателях [6]. Доменные шламы отличаются меньшей долей железа и повышенной массовой долей цветных металлов, прежде всего цинка (иногда до 5%). Сталеплавильные шламы подразделяются на шламы газоочисток, конвертеров, мартеновских и электросталеплавильных печей [6,8]. Отходящие конвертерные газы выносят много пыли; вследствие этого все конвертеры оборудованы газоочистками. Удельный выход шламов газоочисток конвертеров находится в пределах 1—3 %. Удельное пылевыделение зависит от интенсивности дутья, конструкции кислородной фурмы, давления кислорода и гранулометрического состава сыпучих материалов. Запыленность мартеновских газов составляет 2-10 г/м. Содержание железа в конвертерных и мартеновских шламах весьма высокое (45-65 %) [6].
Химический состав шламов газоочисток электросталеплавильных печей непостоянен, так как зависит от марки, выплавляемой стали. Ниже приведен усредненный состав шламов:Fe2O3 55%; SiO2 12%;Al2O3 0,3-10%;2CaO 1,5-17%; MgO 2-27%; MnO 1,5-5,5%;P2O5 0,02-0,25%;Sобщ 0,02-0,5%; Cr до 10%; Ni до 8%; Zn до 16%;Pb до 1% [6].
Как видно из этих данных, шламы электропечей отличаются более низким содержанием железа и наличием примесей цветных металлов.
Примером источника подобной пыли может являться Череповецкий металлургический комбинат (ОАО «Северсталь»). ОАО «Северсталь» – один из крупнейших в мире заводов по выпуску стали (мощность 11,6 млн. тонн в год) – входит в десятку производителей с наиболее низкими издержками.
Череповецкий металлургический комбинат основан в 1955 году. Комбинат является предприятием с полным металлургическим циклом, в состав которого входит более 100 крупных технологических агрегатов от переработки железорудных материалов и углей до глубоко передельных агрегатов. Большая часть производимой на Череповецком металлургическом комбинате стали используется в дальнейшем для производства проката в виде листовой и сортовой продукции [9].
Продукция завода разнообразна, и многие изделия содержат значительное количество цинка: оцинкованные стальные листы, изготовленные методом холодной прокатки и покрытые слоем цинка, оцинкованные трубы и гнутые профили для строительства. В основном для этого используется привозной цинк, однако вместо этого можно использовать цинк из техногенных месторождений предприятия. Годовое производство комбината: по агломерату - 9086,5 тыс. т, чугуну – 9075 тыс. т, конвертерной стали - 9589,7 тыс. т. Известно, что сталеплавильные производства теряют порядка 10% от массы, производимой стали в виде пыли и шлаков. При вовлечении в переработку техногенных материалов, может быть получена цинксодержащая пыль содержанием по цинку от 2 до 20% в количестве до 5% от массы производимой стали [10]. В настоящий момент эта пыль не перерабатывается, что ориентировочно приводит к увеличению объемов отвалов только этого предприятия на 160 тыс. тонн в год.
За время существования металлургических заводов рядом с ними накопилось огромное количество шлакопылевых отвалов. Давно известно, что даже старые, уже выведенные из эксплуатации отвалы плохо влияют на атмосферу, гидросферу и почвенный покров окружающей местности, а через них – на состояние флоры, фауны и здоровье людей. Поэтому ликвидация шлакопылевых отвалов сегодня стала одной из самых насущных задач охраны окружающей среды [11]. Воздушная среда сталеплавильных заводов загрязняется
образующимися в ходе основного процесса пылью и газами, а также складируемой и неперерабатываемой пылью. Главной составной частью пылевого загрязнения сталеплавильных производств являются оксиды железа, цинка, кремния, а также непрореагировавшая угольная пыль [12].
Хранение пылевидного шлака приносит вред. Ветер разносит его по округе, отчего у местного населения возникают заболевания легких и глаз. Смытая дождями и талыми водами шлаковая пыль загрязняет почву и водоемы, растворимые компоненты проникают в грунтовые воды, а затем в родники и колодцы [11].
Почвы — наиболее ценный элемент литосферы. Это основной компонент всех наземных экосистем. Основная характеристика почв — их плодородие, складывающееся в процессе почвообразования и целенаправленных воздействий человека. Разрушение почв может происходить вследствие неправильной эксплуатации, обеднения питательными веществами, ухудшения структуры, эрозии. Однако утрата почвами плодородия, их истощение и потеря гумуса усиливают процесс эрозии, так как почвы теряют способность поглощать и удерживать воду. Восстановление или повышение плодородия почв — трудоемкий и длительный процесс, включающий противоэрозионные мероприятия и различные виды мелиорации [12].
Результаты и их обсуждение
Гидрометаллургические методы основаны на использовании различных растворителей, преимущественно кислот и щелочей. Кислот ное вы щела чи ва ни е. Ряд гидрометаллургических процессов был разработан для переработки пыли металлургических производств. Первоначально исследования в этой области были направлены на разработку технологий с использованием серной кислоты [42]. Несмотря на большое количество исследований посвященных этой проблеме, технология сернокислотного выщелачивания не была эффективно реализована на промышленном уровне [43]. Главной проблемой сернокислотного выщелачивания применительно к цинксодержащей пыли черной металлургии является высокая концентрация в ней железа [44]. Разработанные технологии сернокислотного выщелачивания, приведенные, например, в работах [45,46] показывают очень низкие показатели по излечению цинка из пыли с относительно высоким содержанием железа (более 45%) и цинка (более 8%). При выщелачивании такой пыли с применением растворов со стехиометрической по цинку концентрацией порядка 60% серной кислоты реагирует с железом и только 40% с цинком. В случае наличия в пыли других примесных компонентов, например, оксида кальция или оксида магния, количество кислоты, реагирующей с цинком, может снизиться до 10-12%. Увеличение концентрации кислоты приводит только к ухудшению процесса [47] из-за увеличения количества реагирующей с железом серной кислоты. Это приводит к большим затратам на очистку раствора от примесей перед электролизом цинка и ведет к дополнительным затратам на экологически безопасное складирование этих осажденных примесей.
Выщелачивание растворами серной кислоты с низкой концентрацией от 0,1 до 2,0 М в интервале температур от 18 до 60 C может быть частичным решением этой проблемы. Исследования по данной теме отражены в работе [45]. Результаты показывают, что для богатого цинксодержащего сырья реакционная скорость по цинку практически не зависит от концентрации серной кислоты в исследованном диапазоне в отличие реакционной скорости по железу. Полученные в этом исследовании параметры позволили извлечь в раствор 90% цинка и менее 50% железа.
Основной проблемой применения этого метода является сильное обводнение технологической цепочки: при переработке 1 тонны пыли может получаться около 20-25 тонн растворов. Испытания данного метода осуществлялись в полупромышленном масштабе. Промышленного применения метод пока не нашел. В работе [43] описаны исследования по извлечению цинка методом кислотного выщелачивания с применением микроволнового нагрева для серной, соляной и азотной кислоты. Применение данного метода позволяет незначительно увеличить извлечение (на 1,5-2% по сравнению с традиционными методами сернокислотного выщелачивания). Наибольшая степень извлечения цинка, согласно приведенным данным, при использовании серной кислоты.
В работе [42] исследовали выщелачивание серной кислотой пыли сталелитейного завода США (26% Zn, 40% Fe), при атмосферном и повышенном давлении. Результаты показали примерно одинаковую эффективность выщелачивания цинка. Извлечение цинка было от 32% (при использовании растворов с концентрацией серной кислоты 0,2М) до 76% (концентрация серной кислоты 2 М) с помощью автоклава при параметрах выщелачивания (2 часа, 270 С) и от 53% (0,2М) до 79% (2 М) при помощи атмосферного выщелачивания (4 часа, 70 С). При использовании серной кислоты высокой концентрации (4М) была достигнута степень извлечения Zn на уровне 97%, но при этом в раствор почти нацело перешло железо.
Существует технология на основе растворения ZnO и ZnFe204 в соляной кислоте [48,49]. Пыль выщелачивали в автоклаве при перемешивании с применением раствора, состоящего из FeCl3, FeCl2 и НС1, полученного путем взаимодействия ломов черной металлургии с газообразным хлором. Также в автоклав подается кислород. В результате FeCl2 окисляется до FeCl3, который гидролизуется при 175С с образованием НС1. Соляная кислота взаимодействует с ZnO и ZnFe204, которые являются основными цинксодержащими фазами пыли. Остатки FeCl3 также реагируют с ZnO. По данным, приведенным в этих работах, обеспечивается 80-85 % извлечение цинка в раствор; при этом Fe203 преимущественно остается в нерастворимой форме. Несмотря на высокие показатели извлечения, данная технология не нашла промышленного применения из-за необходимости использования большого количества чистого хлора для получения растворителей для выщелачивания, что является затратным и экологически опасным.
Для техногенных месторождений некоторых предприятий существует и другая важная проблема: повышенное содержание галогенов в пыли, что приводит проблемам выделении цинка из маточного раствора электролизом или осадительными методами. Это характерно как для сернокислотного выщелачивания, так и для других методов вскрытия цинксодержащих отходов.
Термодинамическая оценка взаимодействия окисленных соединений железа, цинка и кальция с реагентами-растворителями
Механизм взаимодействия ферритов и оксидов цинка с растворами аммиачных солей характеризуется интенсивным комплексообразованием, изучение особенностей которого представляет интерес как с позиций формирования устойчивых соединений цинка на стадии аммиачно хлоридного выщелачивания, так и минимизации потерь аммиака в технологии в целом. Реакции образования аммиачных комплексов типа Me(NH)xz+, где Me -комплексообразующий металл, х-число лигандов в комплексе, z - заряд комплексообразующего металла, представлены в таблице 3.4 и на рисунке 3.3.
Как видно из расчетных данных изменения энергии Гиббса реакций образования аммиачных комплексов цинка, в интервале температур 273-473 К возможно образование координационных соединений с различным числом молекул аммиака во внутреннем сфере. Наиболее вероятно образование тетрааммиачного комплекса цинка Zn(NH3)42+ (Таблица 3.4, Рисунок 3.3), что согласуется с известными литературными данными [79]. Увеличение концентрации цинка в системе Zn - NH3 - NH4CI при выщелачивании сталеплавильной пыли может оказывать неоднозначное влияние на летучесть аммиака, как уменьшая содержание в аммиачно-хлоридном растворе незакомплексованного аммиака, так увеличивая парциальное давление в системе за счет высаливания аммиака ионами растворителя [80,81].
Зависимость парциального давления аммиака в системе Zn - NH3 -NH4CI от концентрации цинка может быть определена с использованием уточненной методики [79,82].
Расчеты проводились, учитывая возможную концентрацию основных компонентов аммиачно-хлоридных растворов, полученных при выщелачивании цинкс од ержащих техногенных отходов, в т.ч. электросталеплавильной пыли (до 6,5 m NH3; до 4 m МІ4СІ). Парциальное давление аммиака над синтетическими растворами определяли с использованием контрольных возможностей автоклавной установки HEL Poly-Block.
По определенному экспериментально значению парциального давления аммиака и уравнению (1) рассчитывалось содержание Мї3 в аммиачной воде. Далее с использованием выражений (2) и (3) находили концентрацию аммиака (т) в совместном аммиачно-аммонийном растворе. Тогда разность C-NH3 m (C-NH3 экспериментально определенная концентрация аммиака), соответствует количеству аммиака, связанному в комплекс с цинком.
Анализируя таблицу 3.5, можно отметить, уменьшение парциального давления аммиака в системе Zn - NH3 - NH4CI с повышением содержания цинка в аммиачно-хлоридных растворах, что, по-видимому, можно объяснить образованием устойчивых аммиакатов цинка.
Следует обратить внимание, что ионы цинка уменьшают способность возгонки аммиака в газовую фазу большего числа молей аммиака, чем может быть связано в тетрааммиакат цинка. Возможно, это связано с активной гидратацией ионов Zn(NH3)4+ водой, которая входит в присутствующие в водной фазе гидраты аммиака.
Учитывая, что присутствие цинка в аммиачных растворах снижает концентрацию свободного аммиака, можно рассчитывать, что при автоклавном проведении процесса выщелачивания концентрация свободного аммиака в растворе будет изменяться медленно и его потери с газовой фазой будут невелики. Таким образом, можно предположить, что атмосферное выщелачивание цинка аммиачными солями будет менее эффективным, чем в герметичном реакторе за счет заметных потерь аммиака. 3.2 Экспериментальное опробование реагентов для выщелачивания цинка из электросталеплавильной пыли
В экспериментах использовалась навески одинаковой массы (10 г) пробы цинксодержащей пыли ОАО «Северсталь» (табл. 2.1). Опыты осуществлялись при температуре 80С, продолжительности 120 минут расходе реагента 200% от теоретически необходимого и отношении Ж:Т=3:1.
Атмосферные эксперименты производились в стеклянном стакане с магнитной мешалкой. Автоклавные эксперименты выполнялись на лабораторной установке HEL Poly-Block.
Атмосферное выщелачивание. Степень извлечения цинка в раствор при атмосферном выщелачивании цинксодержащей пыли в заданных параметрах при использовании кислот не превышает уровне 42-45%. Кроме того, вместе с цинком в соизмеримом количестве в раствор переходит железо (Таблица 3.6 и Рисунок 3.4). Низкий показатель перехода цинка в раствор не позволяет говорить о рациональности использования соляной, серной и уксусной кислот в качестве реагентов для выщелачивания пыли.
При апробации применимости аммонийных солей для выщелачивания в атмосферных условиях извлечение цинка в раствор не превысило 16% (для хлорида аммония). Как показано выше, необходимым условием достижения количественного перехода цинка в аммиачно-хлоридный раствор является образование комплексных соединений цинка, прежде всего, тетрааммиакатов цинка (Zn(NH3)4+), концентрация которых в растворе зависит от содержания растворенного NH3.
Учитывая, что использование простого реактора при высоких температурах приводит к значительным потерям аммиака, целесообразным представляется использование автоклавных условий при выщелачивании пыли с высоким содержанием ферритных форм цинка. Автоклавное выщелачивание. Полученные данные показывают, что величина и селективность извлечения цинка кислотами практически не изменились (Таблица 3.7 и Рисунок 3.5).
Определение кинетических характеристик процесса аммиачно-хлоридного выщелачивания цинксодержащей пыли
Разработанный метод аммиачно-хлоридного выщелачивания обладает высокой селективностью по цинку. При использовании оптимальных параметров процесса выщелачивания получаемые растворы содержат 50-55 г/л цинка и в зависимости от состава пыли до 10 г/л кальция, до 2,5 г/л железа, а также до 1 г/л суммы меди, никеля и кадмия.
Электрохимическое осаждение цинка. Традиционной технологией выделения цинка из растворов является электроэкстракция [83]. Содержащиеся в растворах выщелачивания примеси ухудшают показатели процесса [84,85], поэтому раствор предварительно очищают. Обычно для этого используется метод цементации цинковым порошком. Реакцию цементации можно представить в виде (реакция 5.1) [86]:
Men++n/2 Zn Me+n/2 Zn2+(Me=Pb2+, Cd2+, Cu2+, Ag+, ...) Чем выше требуемая чистота катода, тем больше должно быть ступеней цементирования [87]. Многоступенчатый процесс также полезен для селективного вывода благородных металлов. Очищенный в результате этой операции раствор подают в блок электролиза. Электролиз, из-за проблемы растворимости цинка, должен быть запущен при высокой температуре (70 - 75 С) и при содействии системы воздушного барботажа, что оптимизирует скорость диффузии. При этом, электролиз может быть запущен при относительно высокой плотности тока (300 А/м), даже с относительно низкими концентрациями цинка (5 г/л) [88,89]. В процессе электролиза используется титановый катод и графитовый анод. На катоде протекает следующая реакция: Zn(NH3)4Cl2 + 2 e" Zn + 4 NH3 + 2 Cl" (5.2) На аноде протекает реакция: 2С1" С12Т + 2е" (5 3) При использовании аммиачных растворов она сопровождается реакцией: С12 + 2/3 NH 3 2 НС1 + 1/3 N 2 /5 4) Таким образом, общую анодную реакцию можно описать уравнением 2 C1- + 2/3 NH, 2 HCl + l/3 N2 + 2 e" (5.5) Общая реакция электролиза: Zn(NH3)4Cl2 + 2/3 NH3 Zn + l/3 N2 + 2NH3 + 2 NH4C1 (5.6) Преимуществами технологии электроэкствракии является высокий катодный выход по току (порядка 98%), меньшее влияние соосаждаемых катионов на эффективность процесса и как следствие меньший расход электроэнергии по сравнению с процессом сернокислотного электролиза цинка [88].
Главным минусом технологии является необходимость использования в процессе большого количества аммиака, что приводит к увеличению расходов на производство и увеличению степени опасности производства.
Возможно и альтернативное использование получаемых аммиачно-хлоридных растворов в качестве цинксодержащей среды в процессе оцинкования.
Процесс электрохимического оцинкования занимает первое место в гальванотехнике по масштабам промышленного применения. Среди применяемых в промышленности электролитов оцинкования широкое распространение получил слабокислый электролит на основе хлорида аммония. Такой электролит позволяет получать пленки значительно лучшего качества [83,90]. Получаемые в процессе выщелачивания растворы после фильтрации и очистки от примесей схожи по составу с применяемым при оцинковке электролитом. Процесс аналогичен электролитическому осаждению. Такое использование растворов выщелачивания может быть интересно в случае если переработка цинксодержащей пыли будет осуществляться, рядом с заводом или цехом занимающимся оцинковкой
Гидролитическое осаждение цинка. Растворы, получаемые после аммиачно-хлоридного выщелачивания, имеют рН порядка 8, и как показано ранее, основная часть цинка в них представлена аммиачными комплексами Zn(NH3)4 (80%) и Zn(NH3)3 (18%).
Согласно данным работы [91] область сущуствования нерастворимого гидроксида цинка находится в интервале рН выше 6,5 и значительно зависит от содержания аммиака в растворе (Рисунок 5.1). При рН раствора равном 6,5 образование гидроксида цинка наблюдается при концентрации аммиака в жидкой фазе 1,6 моль/л. При повышении рН до 14 зависимость условий образования гидроксида цинка от концентрации Мї3 носит экстремальный характер с минимумом при рН 9,5 и концентрации аммиака 0,6 моль/л. Снижение концентрации цинка ниже определенного предела препятствует дальнейшему осаждению цинка. Наименьшую остаточную концентрацию цинка можно получить при рН 13 (0,03 моль/л) и 6,5 (0,05 моль/л). Полное осаждение цинка из аммиачных растворов невозможно. Выделение цинка из аммиачно-хлоридных растворов целесообразно осуществлять в форме нерастворимого гидроксида при снижении концентрации аммиака менее 1,6 моль/л за счет его отгонки в газовую фазу сопровождающегося снижением рН 6,5-7.9 (Рисунок 5.2).
