Содержание к диссертации
Введение 4
1. ОБЗОР ВСТАВНЫХ УСТРОЙСТВ 7
2. ПОСТАНОВКА ЗАДАЧИ 10
3. ИЗГОТОВЛЕНИЕ ПРОТОТИПА МАГНИТНОЙ СИСТЕМЫ 15
3 1. Сверхпроводящие материалы. 15
3.2. Расчет магнитной системы для прямоугольного провода (в расчете на больший коэффициент заполнения). Обоснование выбора провода NbTi. 20
3.3. Технология намотки. Особенности технологии для прямоугольного провода. 3 5
3.4. Испытания прототипа. Решение переходить на круглый провод с изменением геометрических размеров системы. 39
3.5. Изготовление и испытание прототипа из круглого провода. 44
4. ПОЛНАЯ МАГНИТНАЯ СИСТЕМА ВИГГЛЕРА 48
4.1. Испытания вигглера в погружном криостате. 48
4.2. Испытания вигглера в собственном криостате. Система магнитных измерений. 5 7
4.3. Влияние вигглера на параметры электронного пучка. 62
4.3.1. Траектория и замкнутая орбита. 62
4.3.2. Фокусировка. 66
4.3.3. Измерение интегралов поля методом натянутой проволочки
5. СВОЙСТВА СИНХРОТРОННОГО ИЗЛУЧЕНИЯ ИЗ ВИГГЛЕРА 74
6. КРИОСТАТ 77
6Л. Конструкция криостата. 77
6.2. Наружный корпус криостата. 80
6.3. Гелиевый бак. 80
6.4. Медные экраны. 88
6.5. Измеритель уровня жидкого гелия. 89
6.6. Тока вводы. 90
6.7. Изолирующий вакуум криостата. 92
6.8. Выпуск газообразного гелия. 92
6.9. Вакуумная камера. 93
6.10. Оценка теплопритоков. 95
Заключение 97
Список литературы
Введение к работе

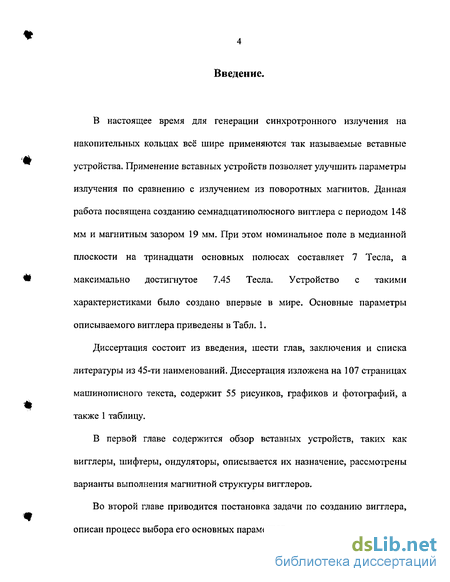

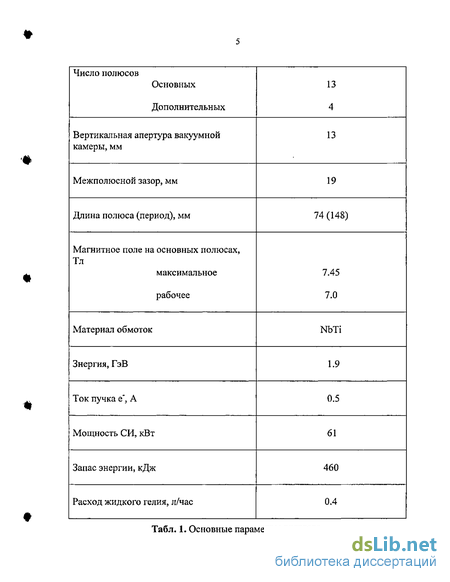

В настоящее время для генерации синхротронного излучения на накопительных кольцах всё шире применяются так называемые вставные устройства. Применение вставных устройств позволяет улучшить параметры излучения по сравнению с излучением из поворотных магнитов. Данная работа посвящена созданию семнадцатиполюсного вигглера с периодом 148 мм и магнитным зазором 19 мм. При этом номинальное поле в медианной плоскости на тринадцати основных полюсах составляет 7 Тесла, а максимально достигнутое 7.45 Тесла. Устройство с такими характеристиками было создано впервые в мире.
Диссертация состоит из введения, шести глав, заключения и списка литературы из 45-ти наименований.

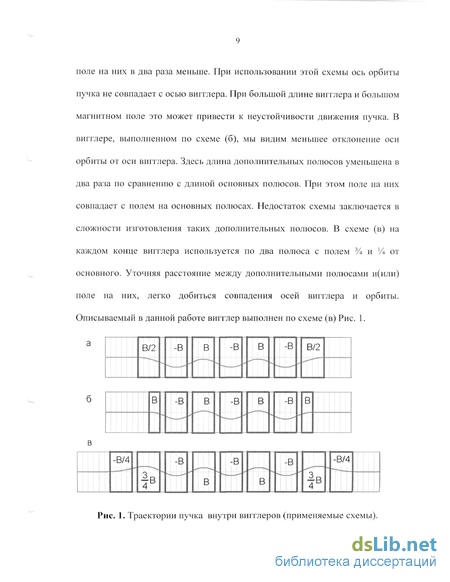

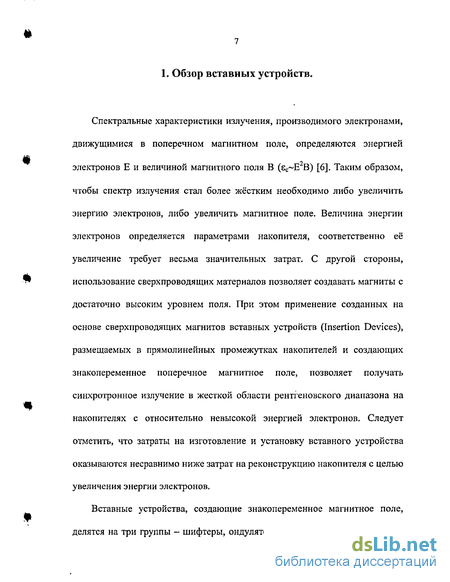

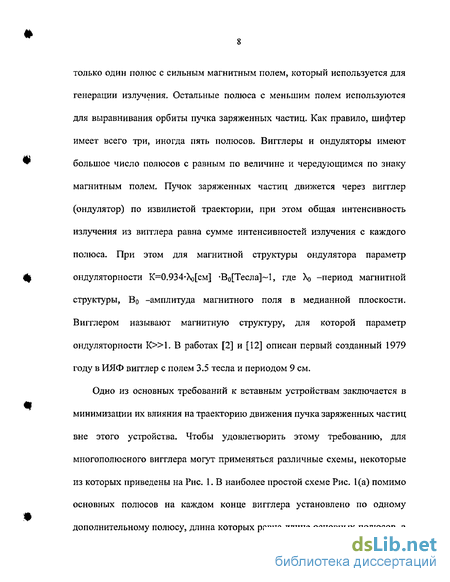

В первой главе содержится обзор вставных устройств, таких как вигглеры, лифтеры, ондуляторы, описывается их назначение, рассмотрены варианты выполнения магнитной структуры вигглеров.
Во второй главе приводится постановка задачи по созданию вигглера, описан процесс выбора его основных параметров.

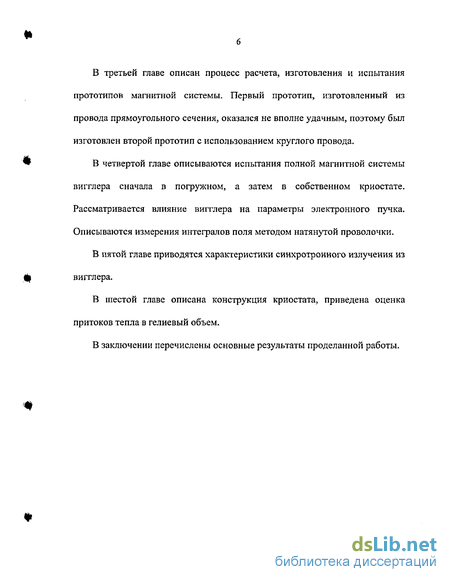

Первый прототип, изготовленный из провода прямоугольного сечения, оказался не вполне удачным, поэтому был изготовлен второй прототип с использованием круглого провода.
В четвертой главе описываются испытания полной магнитной системы вигглера сначала в погружном, а затем в собственном криостате. Рассматривается влияние вигглера на параметры электронного пучка. Описываются измерения интегралов поля методом натянутой проволочки.
В пятой главе приводятся характеристики синхротронного излучения из вигглера.
В шестой главе описана конструкция криостата, приведена оценка притоков тепла в гелиевый объем.
В заключении перечислены основные результаты проделанной работы.
