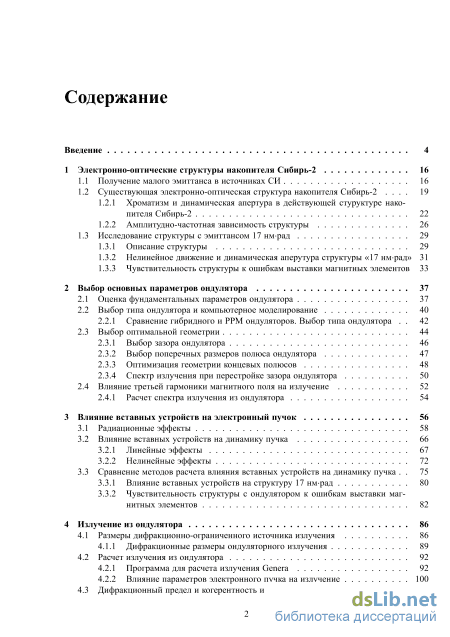

Содержание к диссертации

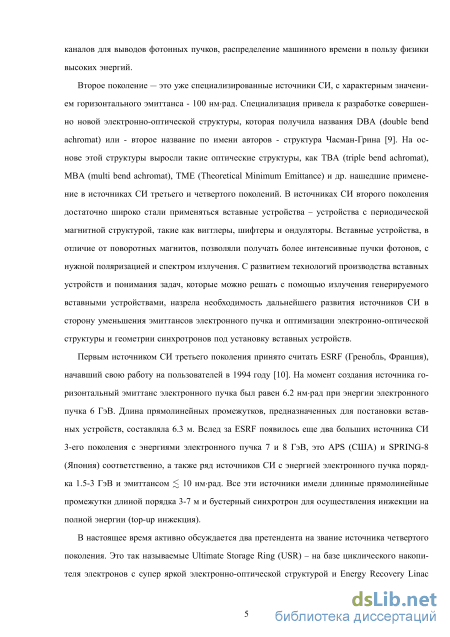

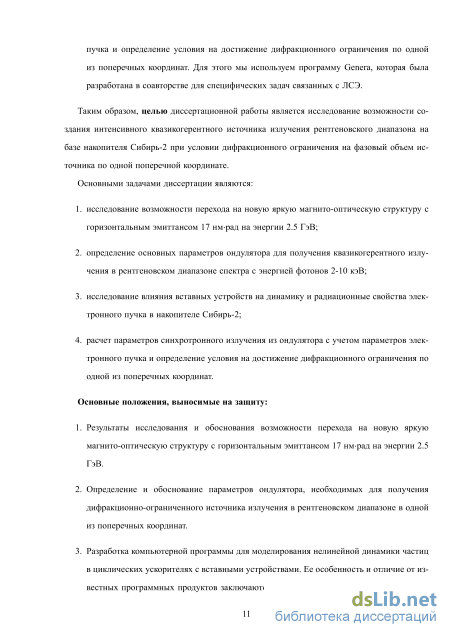

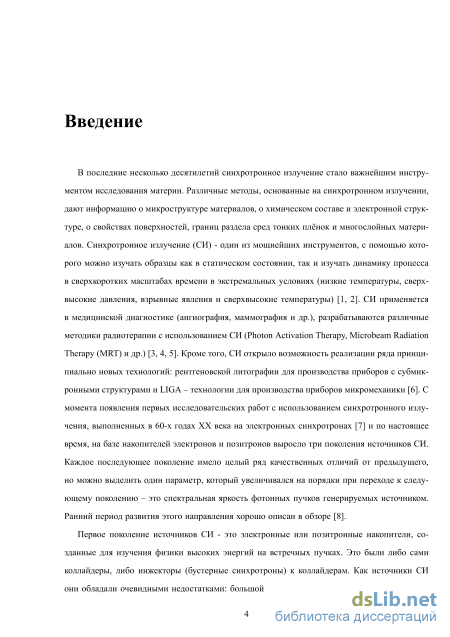

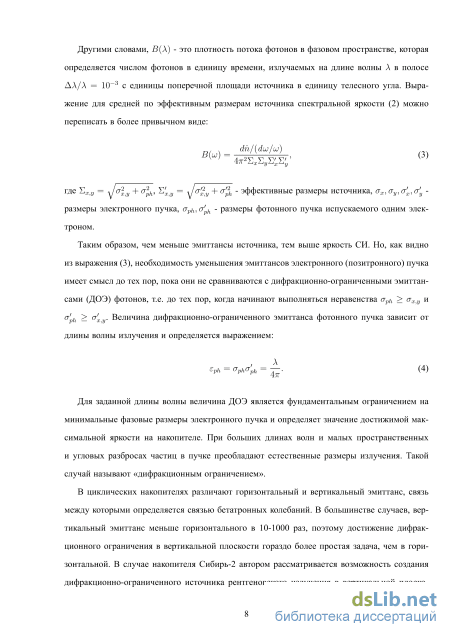

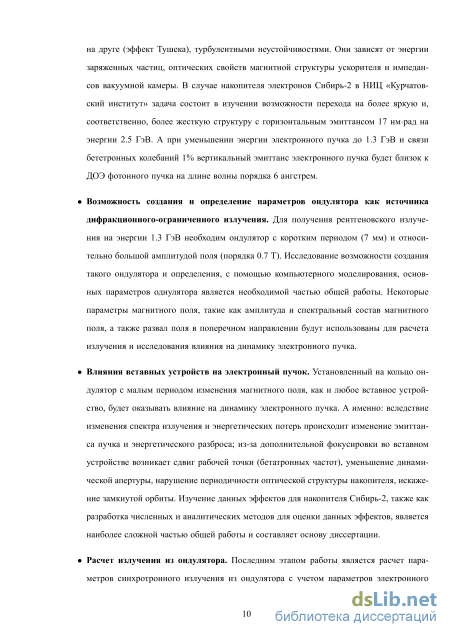

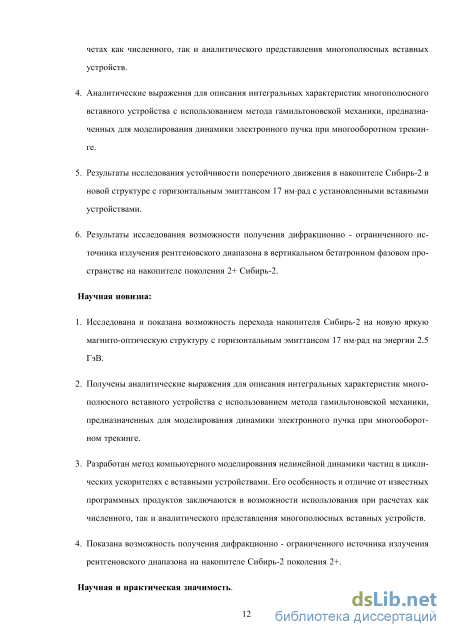

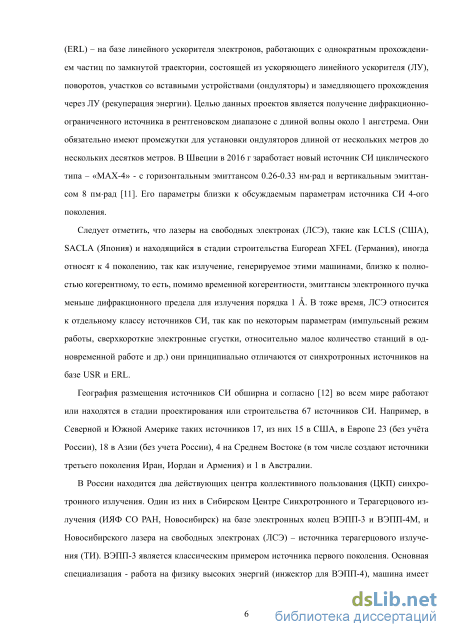

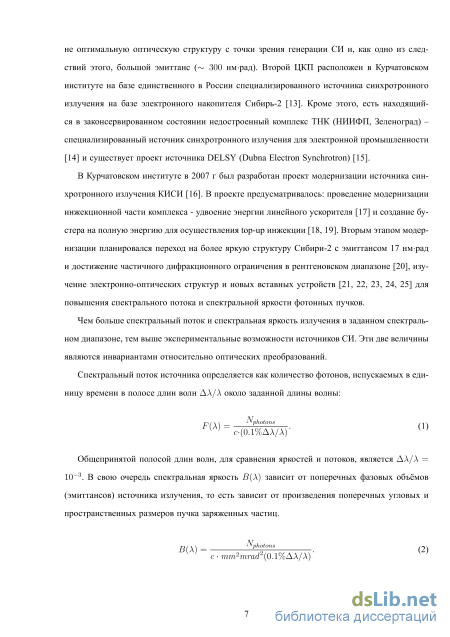

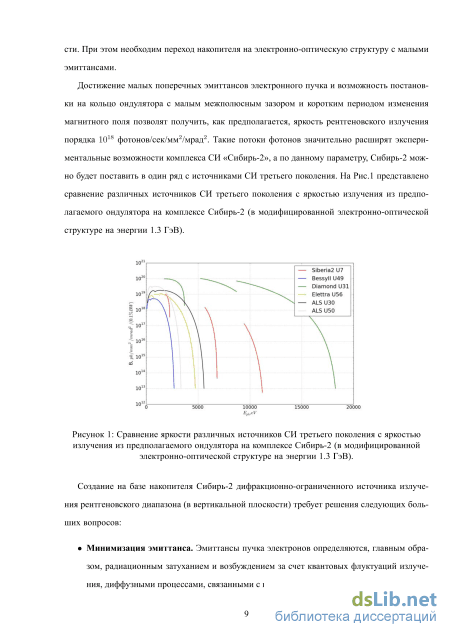

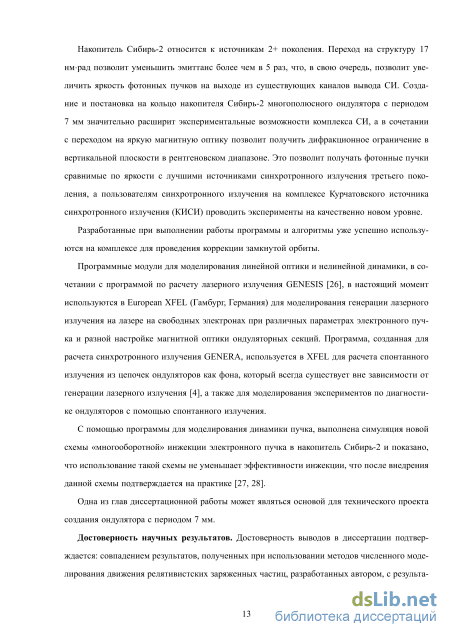

Введение
1 Электронно-оптические структуры накопителя Сибирь-2 16
1.1 Получение малого эмиттанса в источниках СИ 16
1.2 Существующая электронно-оптическая структура накопителя Сибирь-2 19
1.2.1 Хроматизм и динамическая апертура в действующей стуруктуре накопителя Сибирь -2 22
1.2.2 Амплитудно-частотная зависимость структуры 26
1.3 Исследование структуры с эмиттансом 17 нм-рад 29
1.3.1 Описание структуры 29
1.3.2 Нелинейное движение и динамическая аперутура структуры «17 нм-рад» 31
1.3.3 Чувствительность структуры к ошибкам выставки магнитных элементов 33
2 Выбор основных параметров ондулятора 37
2.1 Оценка фундаментальных параметров ондулятора 37
2.2 Выбор типа ондулятора и компьютерное моделирование 40
2.2.1 Сравнение гибридного и РРМ ондуляторов. Выбор типа ондулятора 42
2.3 Выбор оптимальной геометрии 44
2.3.1 Выбор зазора ондулятора 46
2.3.2 Выбор поперечных размеров полюса ондулятора 47
2.3.3 Оптимизация геометрии концевых полюсов 48
2.3.4 Спектр излучения при перестройке зазора ондулятора 50
2.4 Влияние третьей гармоники магнитного поля на излучение 52
2.4.1 Расчет спектра излучения из ондулятора 54
3 Влияние вставных устройств на электронный пучок 56
3.1 Радиационные эффекты 58
3.2 Влияние вставных устройств на динамику пучка 66
3.2.1 Линейные эффекты 67
3.2.2 Нелинейные эффекты 72
3.3 Сравнение методов расчета влияния вставных устройств на динамику пучка 75
3.3.1 Влияние вставных устройств на структуру 17 нм-рад 80
3.3.2 Чувствительность структуры с ондулятором к ошибкам выставки магнитных элементов 82
4 Излучение из ондулятора 86
4.1 Размеры дифракционно-ограниченного источника излучения 86
4.1.1 Дифракционные размеры ондуляторного излучения 89
4.2 Расчет излучения из ондулятора 92
4.2.1 Программа для расчета излучения Genera 92
4.2.2 Влияние параметров электронного пучка на излучение 100
4.3 Дифракционный предел и когерентность излучения 102
Заключение 107
Список рисунков 113
Список таблиц 114
Литература 115
А Гамильтоновский подход в ускорительной физике 124
АЛ Гамильтониан в сопутствующей системе координат. 124
АЛЛ Переход к независимой переменной s 125
А.2 Симплектическая форма гамильтоновских уравнений движений 128
В Нахождение эмиттансов и энергетического разброса для электронного пучка с
учетом многократного внутрисгусткового рассеяния 132
С Уравнения движения в фиксированной системе координат 134
