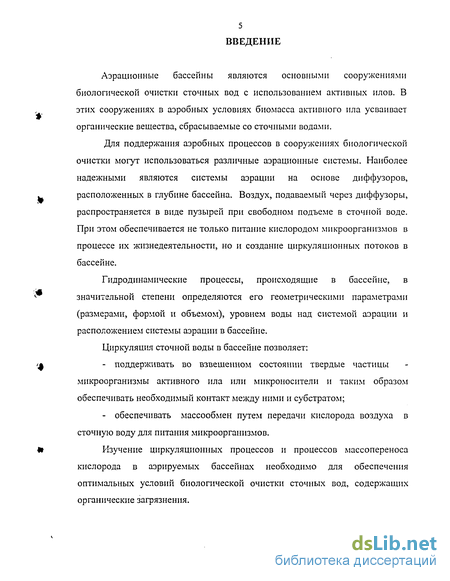

Введение к работе
Аэрационные бассейны являются основными сооружениями биологической очистки сточных вод с использованием активных илов. В этих сооружениях в аэробных условиях биомасса активного ила усваивает органические вещества, сбрасываемые со сточными водами.
Для поддержания аэробных процессов в сооружениях биологической
очистки могут использоваться различные аэрационные системы. Наиболее
надежными являются системы аэрации на основе диффузоров,
. расположенных в глубине бассейна. Воздух, подаваемый через диффузоры,
распространяется в виде пузырей при свободном подъеме в сточной воде. При этом обеспечивается не только питание кислородом микроорганизмов в процессе их жизнедеятельности, но и создание циркуляционных потоков в бассейне.
Гидродинамические процессы, происходящие в бассейне, в
> значительной степени определяются его геометрическими параметрами
(размерами, формой и объемом), уровнем воды над системой аэрации и расположением системы аэрации в бассейне.
Циркуляция сточной воды в бассейне позволяет:
<л - поддерживать во взвешенном состоянии твердые частицы
микроорганизмы активного ила или микроносители и таким образом обеспечивать необходимый контакт между ними и субстратом;
- обеспечивать массообмен путем передачи кислорода воздуха в
сточную воду для питания микроорганизмов.
# Изучение циркуляционных процессов и процессов массопереноса
кислорода в аэрируемых бассейнах необходимо для обеспечения оптимальных условий биологической очистки сточных вод, содержащих органические загрязнения.

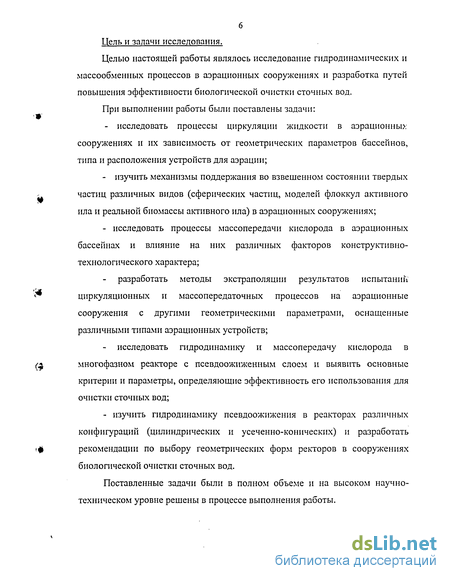

Цель и задачи исследования.
Целью настоящей работы являлось исследование гидродинамических и массообменных процессов в аэрационных сооружениях и разработка путей повышения эффективности биологической очистки сточных вод.
При выполнении работы были поставлены задачи:
исследовать процессы циркуляции жидкости в аэрационных сооружениях и их зависимость от геометрических параметров бассейнов, типа и расположения устройств для аэрации;
изучить механизмы поддержания во взвешенном состоянии твердых частиц различных видов (сферических частиц, моделей флоккул активного ила и реальной биомассы активного ила) в аэрационных сооружениях;
исследовать процессы массопередачи кислорода в аэрационных бассейнах и влияние на них различных факторов конструктивно-технологического характера;
разработать методы экстраполяции результатов испытании циркуляционных и массопередаточных процессов на аэрационные сооружения с другими геометрическими параметрами, оснащенные различными типами аэрационных устройств;
- исследовать гидродинамику и массопередачу кислорода в
многофазном реакторе с псевдоожиженным слоем и выявить основные
критерии и параметры, определяющие эффективность его использования для
очистки сточных вод;
- изучить гидродинамику псевдоожижения в реакторах различных
конфигураций (цилиндрических и усеченно-конических) и разработать
рекомендации по выбору геометрических форм ректоров в сооружениях
биологической очистки сточных вод.
Поставленные задачи были в полном объеме и на высоком научно-техническом уровне решены в процессе выполнения работы.

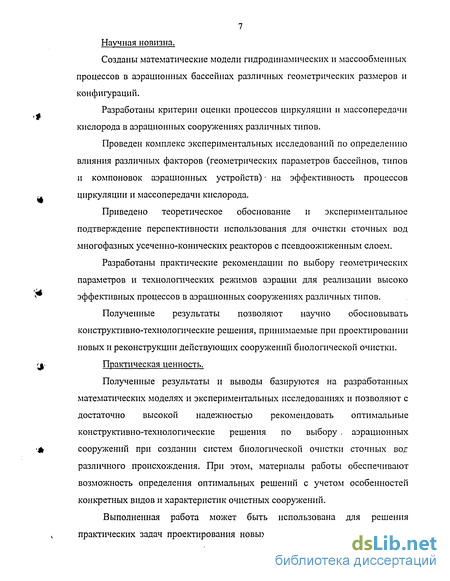

Научная новизна.
Созданы математические модели гидродинамических и массообменных процессов в аэрационных бассейнах различных геометрических размеров и конфигураций.
Разработаны критерии оценки процессов циркуляции и массопередачи кислорода в аэрационных сооружениях различных типов.
Проведен комплекс экспериментальных исследований по определению влияния различных факторов (геометрических параметров бассейнов, типов и компоновок аэрационных устройств) - на эффективность процессов циркуляции и массопередачи кислорода.
Приведено теоретическое обоснование и экспериментальное подтверждение перспективности использования для очистки сточных вод многофазных усеченно-конических реакторов с псевдоожиженным слоем.
Разработаны практические рекомендации по выбору геометрических параметров и технологических режимов аэрации для реализации высоко эффективных процессов в аэрационных сооружениях различных типов.
Полученные результаты позволяют научно обосновывать конструктивно-технологические решения, принимаемые при проектировании новых и реконструкции действующих сооружений биологической очистки.
Практическая ценность.
Полученные результаты и выводы базируются на разработанных математических моделях и экспериментальных исследованиях и позволяют с достаточно высокой надежностью рекомендовать оптимальные конструктивно-технологические решения по выбору . аэрационных сооружений при создании систем биологической ОЧИСТКИ СТОЧНЫХ ВО.Г различного происхождения. При этом, материалы работы обеспечивают возможность определения оптимальных решений с учетом особенностей конкретных видов и характеристик очистных сооружений.
Выполненная работа может быть использована для решения практических задач проектирования новых и реконструкции действующих
8 очистных сооружений аэробной биологической очистки с учетом особенностей микробиологических процессов обработки сточных вод различного происхождения.
Апробация работы.
На основании проведенных исследований разработаны Научно-методические рекомендации по оптимизации гидродинамических процессов в аэрируемых сооружениях биологической очистки высоконагруженных сточных вод предприятий агропромышленного комплекса (ВНИТИБП РАСХН)
Результаты и материалы выполненной работы использованы использованы ГУП «МосводоканалНИИпроект» при проведении проектирования очистных сооружений утильзавода «Эколог» г. Люберцы.
Материалы диссертационной работы доложены на II Всероссийской научно-практической конференции «Окружающая среда и здоровье», г. Пенза, 2005; V Международной научно-практической конференции «Состояние биосферы и здоровья людей» Пенза, 2005.
Работа выполнена во Всероссийском научно-исследовательском и технологическом институте биологической промышленности в соответствие с Государственной программой «Разработать технологию биологической очистки сточных вод с высоким содержанием органических примесей» инв. № 01.200.2.01563 и планами хоздоговорных работ Московского института коммунального хозяйства и строительства.

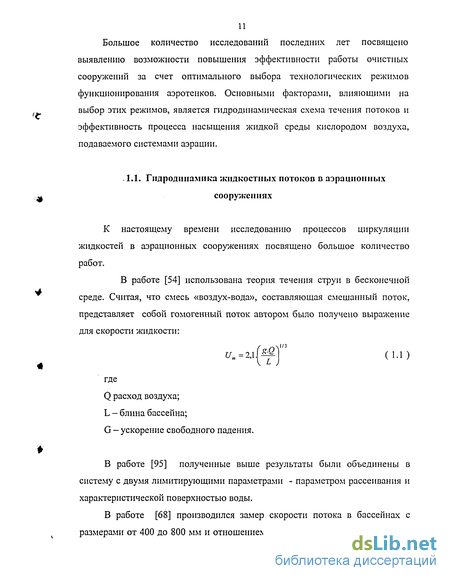

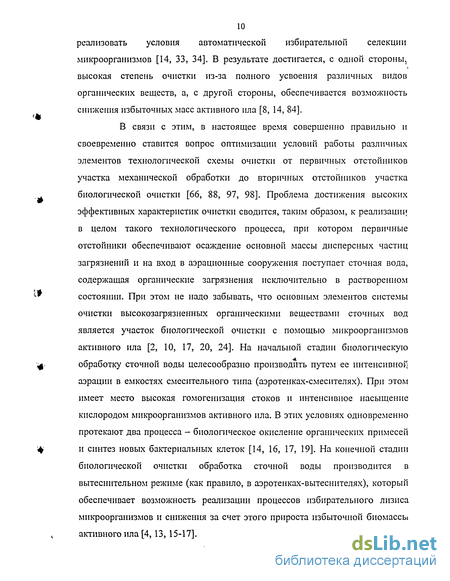

Гидродинамика жидкостных потоков в аэрационных сооружениях
К настоящему времени исследованию процессов циркуляции жидкостей в аэрационных сооружениях посвящено большое количество работ.
В работе [54] использована теория течения струи в бесконечной среде. Считая, что смесь «воздух-вода», составляющая смешанный поток, представляет собой гомогенный поток автором было получено выражение для скорости жидкости:
U.=2i\S&J (1.1) где
Q расход воздуха;
L - блина бассейна;
G - ускорение свободного падения.
В работе [95] полученные выше результаты были объединены в систему с двумя лимитирующими параметрами - параметром рассеивания и характеристической поверхностью воды.

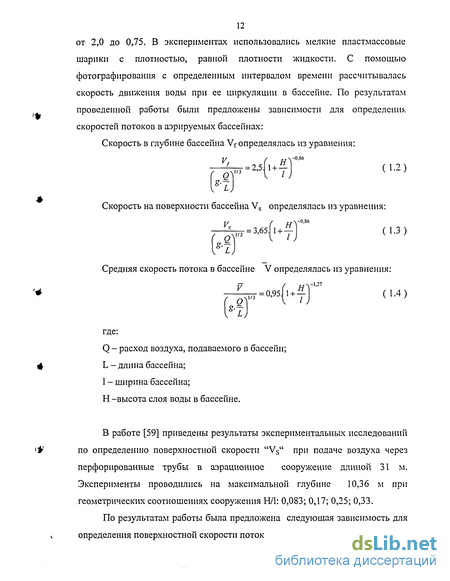

В работе [68] производился замер скорости потока в бассейнах с размерами от 400 до 800 мм и отношением H/L (высота/длина) в диапазоне 12 от 2,0 до 0,75. В экспериментах использовались мелкие пластмассовые шарики с плотностью, равной плотности жидкости. С помощью фотографирования с определенным интервалом времени рассчитывалась скорость движения воды при ее циркуляции в бассейне. По результатам проведенной работы были предложены зависимости для определения скоростей потоков в аэрируемых бассейнах:
Объекты исследований
Экспериментальные исследования процессов циркуляции и массообмена кислорода проводились в аэрационных бассейнах объемом от 0,037 до 180 м3.
Для проведения работы была создана серия аэрационных бассейнов, установленных на сооружениях биологической очистки. Схемь/ аэрационных бассейнов приведены на рис. 2.1.
При испытаниях использовались:
- три прямоугольных бассейна (Вь В2 и В3);
- цилиндрический бассейн (В4);
- бассейны октановой (восьмиугольной ) формы (В5 и Вб), имеющие промежуточную форму между бассейнами Вь Во, Вз и В4;
- пилотный бассейн (В7), геометрическая форма которого имела вид короны;
- промышленный бассейн с большими геометрическими размерами
(В8).
Геометрические характеристики бассейнов приведены в табл. 2.1.
Бассейны были выполнены из прозрачного оргстекла, что позволяло вести визуальные наблюдения циркуляционных потоков воды.
Критерии оценки
В качестве критериев циркуляции воды в аэрационном бассейне были выбраны следующие:
- скорость потока жидкости Vf в глубине бассейна, необходимая для поддержания твердых веществ во взвешенном состоянии;
- профиль скорости, который позволяет рассчитать среднюю скоростьпотока V в бассейне и поперечный циркуляционный расход Qc. Экспериментальные результаты использовались при изучении влияния параметров (расход газа, геометрия бассейна) на выбранные критерии циркуляции жидкости.
При исследовании потока в аэрационном бассейне, оснащенном системой распределения воздуха по длине продольной перегородки, можно отметить следующее (рис. 3.1):
- пузыри воздуха, поднимаясь вдоль продольной перегородки, создают повышение уровня жидкости по отношению к свободной части бассейна. Эта разность уровней приводит в движение жидкость в бассейне;
- существует ось симметрии для общего потока, при этом, когда высота воды равна ширине бассейна, ось располагается в центре, правой части бассейна;
- . профиль скоростей имеет максимальную скорость потока около дна и на поверхности бассейна.
