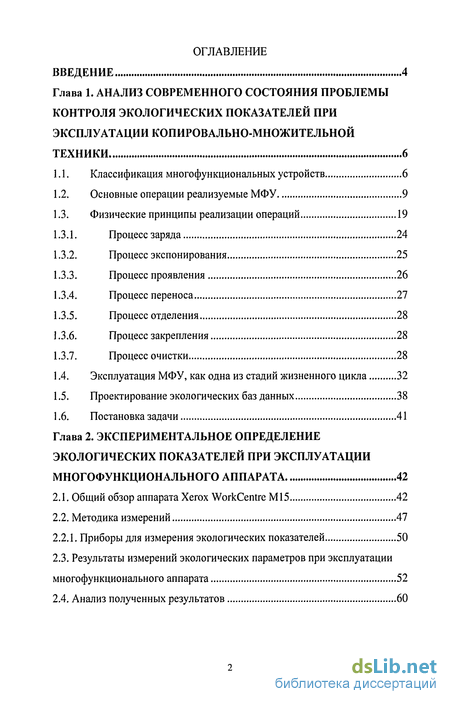

Содержание к диссертации
Введение
Глава 1. АНАЛИЗ СОВРЕМЕННОГО СОСТОЯНИЯ ПРОБЛЕМЫ КОНТРОЛЯ ЭКОЛОГИЧЕСКИХ ПОКАЗАТЕЛЕЙ ПРИ ЭКСПЛУАТАЦИИ КОПИРОВАЛЬНО-МНОЖИТЕЛЬНОЙ ТЕХНИКИ 6

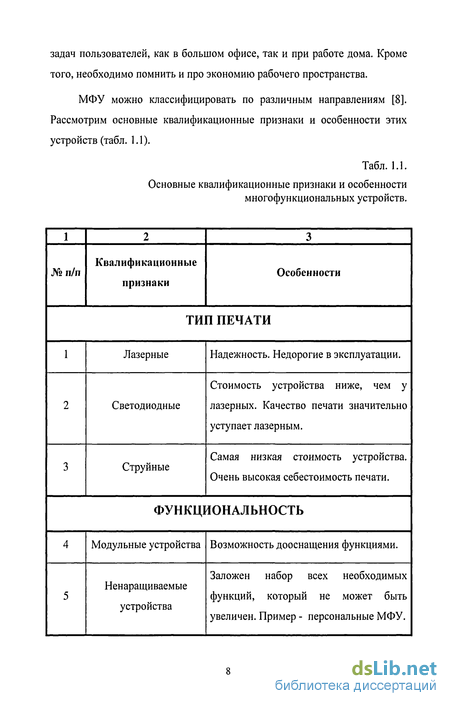

1.1. Классификация многофункциональных устройств 6

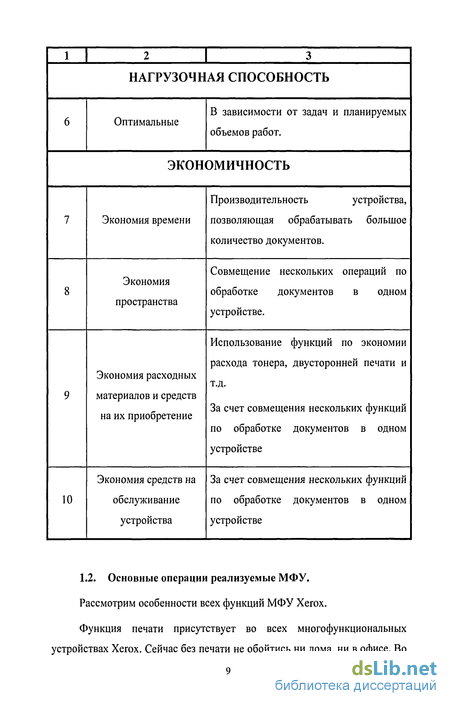

1.2. Основные операции реализуемые МФУ 9
1.3. Физические принципы реализации операций 19
1.3.1. Процесс заряда 24
1.3.2. Процесс экспонирования 25
1.3.3. Процесс проявления 26
1.3.4. Процесс переноса 27
1.3.5. Процесс отделения 28
1.3.6. Процесс закрепления 28
1.3.7. Процесс очистки 28
1.4. Эксплуатация МФУ, как одна из стадий жизненного цикла 32
1.5. Проектирование экологических баз данных 38
1.6. Постановка задачи 41
Глава 2. ЭКСПЕРИМЕНТАЛЬНОЕ ОПРЕДЕЛЕНИЕ ЭКОЛОГИЧЕСКИХ ПОКАЗАТЕЛЕЙ ПРИ ЭКСПЛУАТАЦИИ МНОГОФУНКЦИОНАЛЬНОГО АППАРАТА 42
2.1. Общий обзор аппарата Xerox WorkCentre М15 42
2.2. Методика измерений 47
2.2.1. Приборы для измерения экологических показателей 50
2.3. Результаты измерений экологических параметров при эксплуатации многофункционального аппарата 52
2.4. Анализ полученных результатов 60

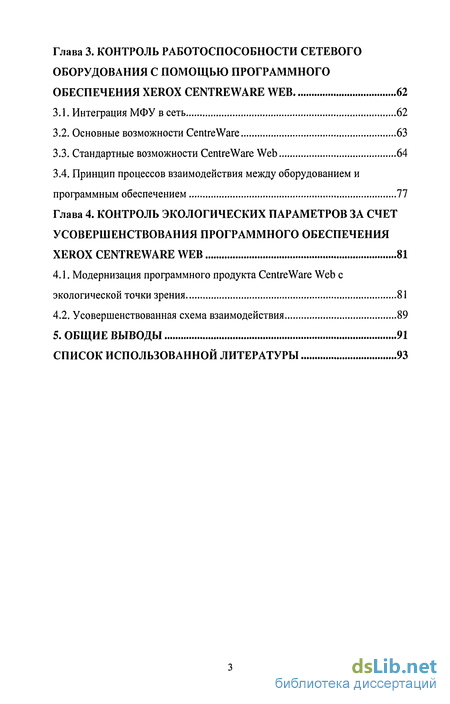

Глава 3. КОНТРОЛЬ РАБОТОСПОСОБНОСТИ СЕТЕВОГО ОБОРУДОВАНИЯ С ПОМОЩЬЮ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ XEROX CENTREWARE WEB 62
3.1. Интеграция МФУ в сеть 62
3.2. Основные возможности Centre Ware 63
3.3. Стандартные возможности CentreWare Web 64
3.4. Принцип процессов взаимодействия между оборудованием и программным обеспечением 77
Глава 4. КОНТРОЛЬ ЭКОЛОГИЧЕСКИХ ПАРАМЕТРОВ ЗА СЧЕТ УСОВЕРШЕНСТВОВАНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ XEROX CENTREWARE WEB 81
4.1. Модернизация программного продукта CentreWare Web с экологической точки зрения 81
4.2. Усовершенствованная схема взаимодействия 89
5. ОБЩИЕ ВЫВОДЫ 91
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 93
- Классификация многофункциональных устройств
- Общий обзор аппарата Xerox WorkCentre М15
- Интеграция МФУ в сеть
- Модернизация программного продукта CentreWare Web с экологической точки зрения

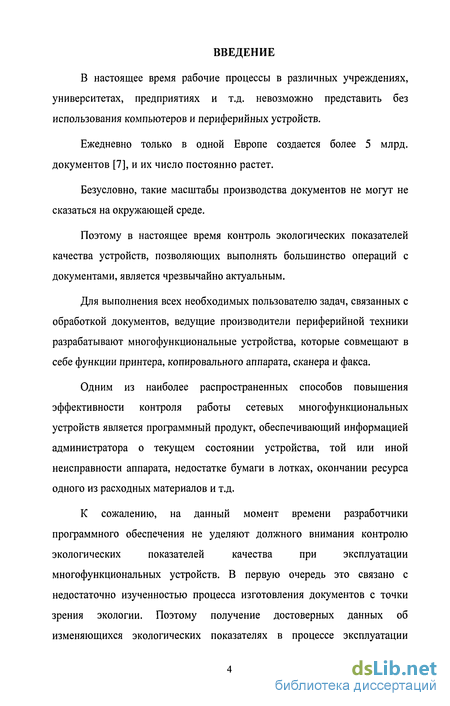

Введение к работе
Актуальность работы.
В настоящее время рабочие процессы в различных организациях, университетах, предприятиях и т.п. невозможно представить без использования компьютеров и периферийных устройств. Ежедневно только в одной Европе создается более 5 млрд. документов, и их число постоянно растет.
Для выполнения всех необходимых пользователю задач, связанных с обработкой документов, ведущие производители периферийной техники разрабатывают многофункциональные устройства, которые совмещают в себе функции принтера, копировального аппарата, сканера и факса.
Одним из наиболее распространенных способов повышения эффективности контроля работы многофункциональных устройств является программный продукт, обеспечивающий информацией администратора о текущем состоянии устройства, той или иной неисправности аппарата, недостатке бумаги в лотках, окончании ресурса одного из расходных материалов и т.д.
К сожалению, на данный момент времени разработчики программного обеспечения не уделяют должного внимания обеспечению экологических показателей качества при эксплуатации многофункциональных устройств, например таких, как тепловые отходы, выделение озона, вибрационные и шумовые отходы, электромагнитные загрязнения и некоторые другие.
Поэтому усовершенствование программного продукта для обеспечения экологических показателей качества и получения достоверных данных об изменяющихся экологических показателях в процессе эксплуатации многофункциональных устройств является сегодня актуальной научной задачей.

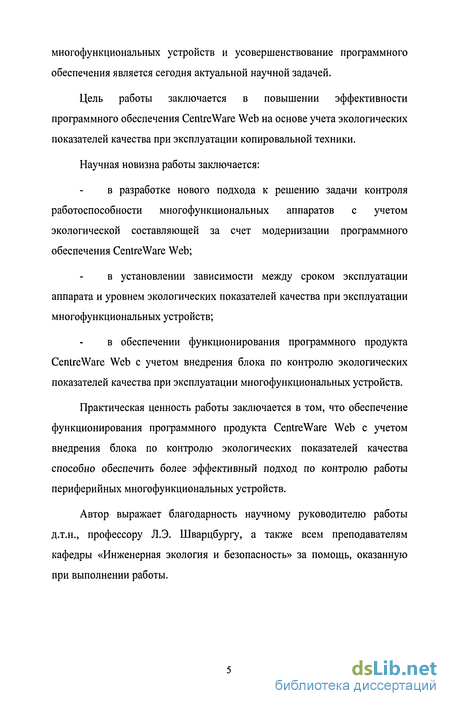

Цель работы заключается в повышении эффективности программного обеспечения CentreWare Web^ на основе учета экологических показателей качества при эксплуатации копировальной техники.
Методы исследования.
При исследовании использованы элементы теории управления, теории эксперимента, современных методов программирования Обработка результатов экспериментальных исследований осуществлялась с применением вычислительной техники
Научная новизна работы заключается:
в разработке нового подхода к решению задачи контроля работоспособности многофункциональных аппаратов с учетом экологической составляющей за счет модернизации программного обеспечения Centre Ware Web;
в установлении зависимости между сроком эксплуатации аппарата и уровнем экологических показателей качества при эксплуатации многофункциональных устройств;
в обеспечении функционирования программного продукта CentreWare Web с учетом внедрения блока по контролю экологических показателей качества при эксплуатации многофункциональных устройств.
Реализация работы.
Предполагается к внедрению в ООО «1 ТИС»
Практическая ценность работы заключается в том, что обеспечение функционирования программного продукта CentreWare Web с учетом внедрения блока по контролю экологических показателей качества способно обеспечить более эффективный подход по контролю работы периферийных многофункциональных устройств.
Апробация работы.
Основные результаты и положения диссертационной работы докладывались и обсуждались на следующих конференциях: IX международная научно-техническая конференция «Производство. Технология. Экология - ПРОТЭК'06», международная научно-практическая конференция «Эффективность работы сетевых многофункциональных
устройств», на заседаниях кафедры «Инженерная Экология и Безопасность» МГТУ «Станкин».
Публикации.
По теме диссертации опубликовано 5 печатных работ.
Структура и объем работы.

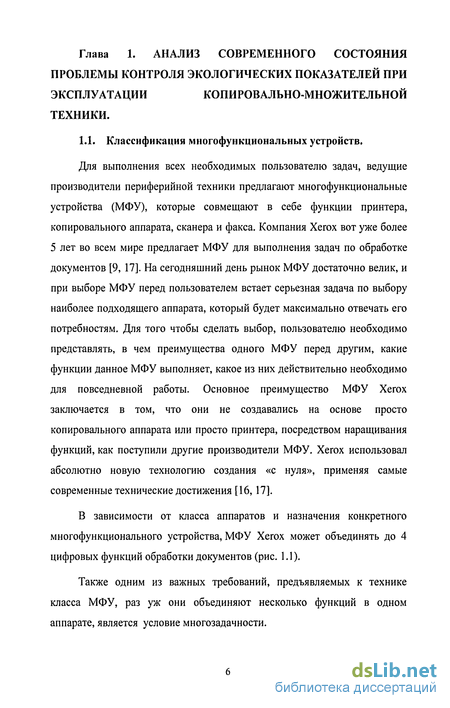

Классификация многофункциональных устройств
Для выполнения всех необходимых пользователю задач, ведущие производители периферийной техники предлагают многофункциональные устройства (МФУ), которые совмещают в себе функции принтера, копировального аппарата, сканера и факса. Компания Xerox вот уже более 5 лет во всем мире предлагает МФУ для выполнения задач по обработке документов [9, 17]. На сегодняшний день рынок МФУ достаточно велик, и при выборе МФУ перед пользователем встает серьезная задача по выбору наиболее подходящего аппарата, который будет максимально отвечать его потребностям. Для того чтобы сделать выбор, пользователю необходимо представлять, в чем преимущества одного МФУ перед другим, какие функции данное МФУ выполняет, какое из них действительно необходимо для повседневной работы. Основное преимущество МФУ Xerox заключается в том, что они не создавались на основе просто копировального аппарата или просто принтера, посредством наращивания функций, как поступили другие производители МФУ. Xerox использовал абсолютно новую технологию создания «с нуля», применяя самые современные технические достижения [16,17].

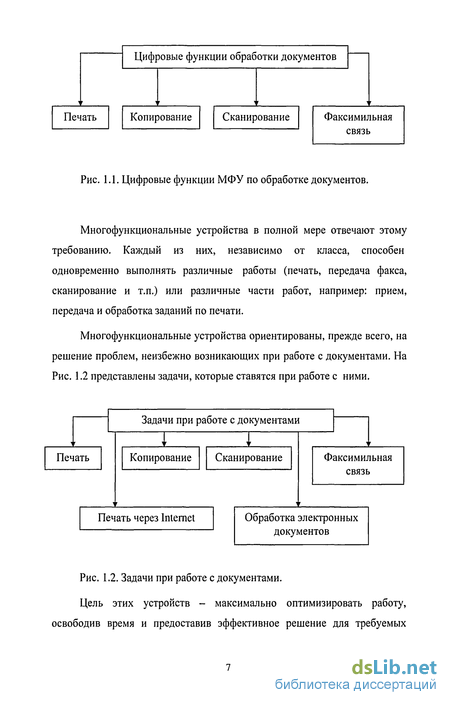

В зависимости от класса аппаратов и назначения конкретного многофункционального устройства, МФУ Xerox может объединять до 4 цифровых функций обработки документов (рис. 1.1).
Также одним из важных требований, предъявляемых к технике класса МФУ, раз уж они объединяют несколько функций в одном аппарате, является условие многозадачности. Многофункциональные устройства в полной мере отвечают этому требованию. Каждый из них, независимо от класса, способен одновременно выполнять различные работы (печать, передача факса, сканирование и т.п.) или различные части работ, например: прием, передача и обработка заданий по печати.
Общий обзор аппарата Xerox WorkCentre М15
1. Из полученных результатов наглядно видно, что все измеряемые экологические параметры, кроме вибрации, имеют тенденцию к возрастанию в процессе эксплуатации. Более того, в некоторых случаях они приближаются или даже незначительно превышают санитарно-эпидемиологические нормы.
2. На увеличение уровня экологических показателей влияет износ рассматриваемых расходных материалов: тонер-картриджа, копи-картриджа и фьюзера.
Проанализируем полученные результаты по каждому из экологических параметров:
Шум:
В процессе эксплуатации уровень шума постепенно возрастает. Как показали исследования, при замене расходного материала со 100% износом на новый, этот показатель снижается.
Стоит отметить, что увеличение уровня шума может происходить, в том числе, из-за износа роликов подачи и шестеренок, а также появлением пыли на охлаждающем вентиляторе, которая затрудняет его вращение.
Озон:
Концентрация озона в процессе эксплуатации возрастает. Чёткой зависимости не выявлено. Возможно, концентрация изменяется в связи с изменением температуры во фьюзере, а также других параметров. ЭМИ:
Уровень электромагнитного излучения остается достаточно стабильным в течении эксплуатации.
Вибрация:
В процессе эксплуатации уровень вибрации незначительно изменяется. В большей степени, изменение уровня вибрации происходит из-за износа роликов подачи и шестеренок, а также появлением пыли на охлаждающем вентиляторе, которая затрудняет его вращение.
Температура:
Исследования показали, что температура вблизи с печатающим модулем возрастает. Основным фактором, влияющим на увеличение температуры, является износ фьюзера. При установке нового модуля закрепления температура возвращается к начальному уровню, незначительно увеличенному из-за износа роликов подачи и шестеренок.
Интеграция МФУ в сеть
Все устройства, представленные компанией Xerox - цифровые и могут быть легко интегрированы в компьютерную сеть [16, 17, 24]. Это относится абсолютно ко всем МФУ Xerox, включая персональные, так как они подключаются как обычные принтеры, и используются только на одном компьютере. В случае, если необходимо использование персонального МФУ Xerox в общем доступе (несколькими пользователями), существует возможность подключения МФУ через внутреннюю сетевую карту (Network Internal Card) или через сетевой адаптер Pocket Pro 100. Различные способы подключения обеспечивают гибкую систему и делают работу с МФУ Xerox максимально эффективной.
Для каждого семейства МФУ характерны свои особенности при работе в компьютерной сети. Как видно из вышесказанного, для персональных МФУ и МФУ малых рабочих групп характерным является подключение через сетевой адаптер Pocket Pro 100 или через внутреннюю сетевую карту (Network Internal Card). Для этих групп имеет место дополнительная опция - подключение через USB-порт, а также поддерживаются сетевые протоколы Netware, Windows NT, TCP/IP.
Для офисных МФУ средних рабочих групп характерно стандартное сетевое подключение Ethernet 10/100 Мбит, а также дополнительные порты: Parallel и USB. Для работы в компьютерной сети офисные МФУ Xerox оснащаются контроллером сетевой печати. В зависимости от скорости печатного механизма, в сетевой контроллер устанавливаются процессоры до 433МГц, память до 128Мб. Все модели контроллеров без исключения поддерживают целый список сетевых протоколов (TCP/IP, IPX/SPX, HTTP, NetBIOS, NetBEUI и другие) и операционных систем (Windows, Linux, Unix, MacOS).
Вместе с каждым МФУ поставляется целый комплекс программного обеспечения Xerox CentreWare [17, 24], с помощью которого каждый сотрудник подразделения или рабочей группы получит доступ ко всем возможностям системы, а IT-администратор - мощное средство для настройки и контроля над аппаратом.
Модернизация программного продукта CentreWare Web с экологической точки зрения
Итак, рассмотрев основные стандартные возможности CentreWare Web, а также принципиальную схему взаимодействия между МФУ и программным продуктом, перейдем к модернизации данного программного обеспечения.
На данный момент времени разработчики программного обеспечения не уделяют должного внимания контролю экологических показателей качества при эксплуатации многофункциональных устройств. В первую очередь это связано с недостаточно изученностью процесса изготовления документов с точки зрения экологии. Поэтому получение достоверных данных об изменяющихся экологических показателях в процессе эксплуатации многофункциональных устройств является необходимым блоком в программном продукте.
Для начала, на стартовой странице добавим иконку «Ecology» (рис. 4.1.). Приветственная страница программного обеспечения.
а) стандартный вид приветственного меню Centre Ware Web.
б) усовершенствованный вид приветственного меню CentreWare Web.
Нажав на кнопку «Ecology» мы увидим интерфейс, представленный на рис. 4.2.
Закладка «Экология»:
«Оборудование»;
«Отчеты»;
«История превышений экологических показателей».
