Разработка моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации Бодрин Артем Викторович

Разработка моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации
<
Разработка моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации Разработка моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации Разработка моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации Разработка моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации Разработка моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации
>

Диссертация, - 480 руб., доставка 1-3 часа, с 10-19 (Московское время), кроме воскресенья

Автореферат - бесплатно, доставка 10 минут, круглосуточно, без выходных и праздников

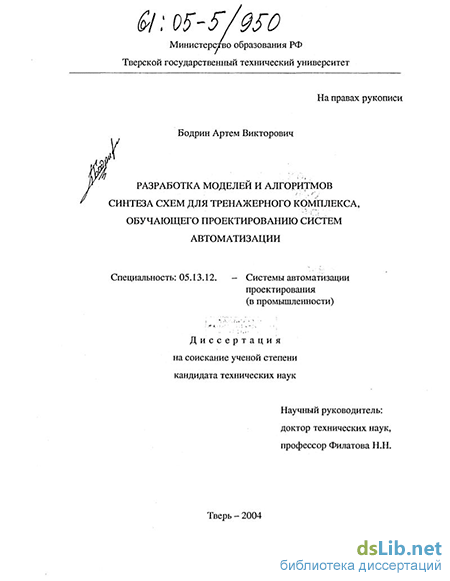

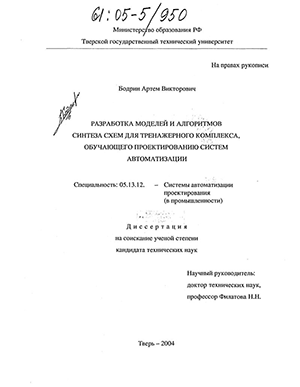

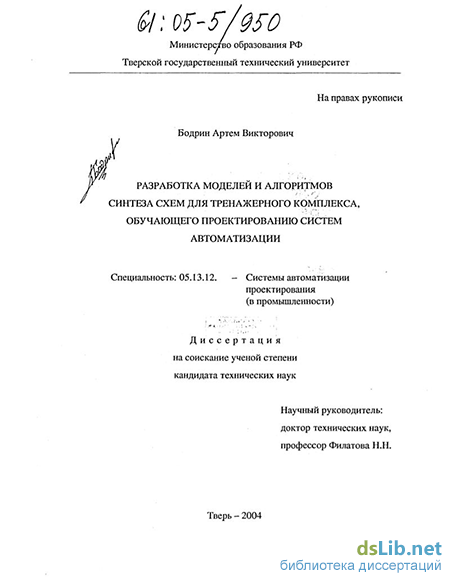

Бодрин Артем Викторович. Разработка моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации : Дис. ... канд. техн. наук : 05.13.12 : Тверь, 2004 165 c. РГБ ОД, 61:05-5/950

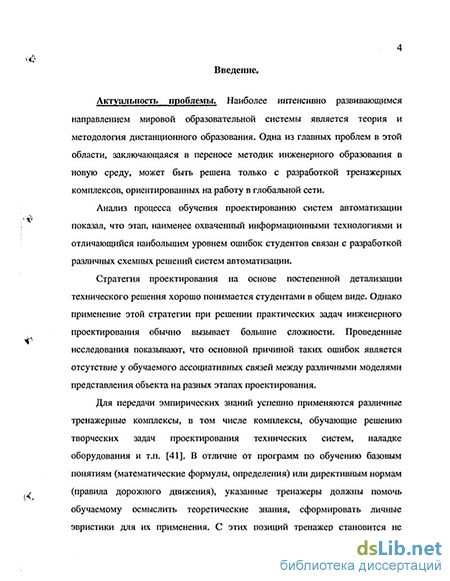

Введение к работе

Актуальность проблемы. Наиболее интенсивно развивающимся направлением мировой образовательной системы является теория и методология дистанционного образования. Одна из главных проблем в этой области, заключающаяся в переносе методик инженерного образования в новую среду, может быть решена только с разработкой тренажерных комплексов, ориентированных на работу в глобальной сети.

Анализ процесса обучения проектированию измерительных и управляющих систем, показал, что этап, наименее охваченный информационными технологиями и отличающийся наибольшим уровнем ошибок студентов, связан с разработкой различных схемных решений.

Стратегия проектирования на основе постепенной детализации технического решения хорошо понимается студентами в общем виде. Однако применение этой стратегии при решении практических задач инженерного проектирования обычно вызывает большие сложности. Проведенные исследования показывают, что основной причиной таких ошибок является отсутствие у обучаемого ассоциативных связей между различными моделями представления объекта на разных этапах проектирования.

Для передачи эмпирических знаний успешно применяются различные тренажерные комплексы, в том числе комплексы, обучающие решению творческих задач проектирования технических систем, наладке оборудования и т.п. В отличие от программ по обучению базовым понятиям (математические формулы, определения) или директивным нормам (правила дорожного движения), указанные тренажеры должны помочь студенту осмыслить теоретические знания, сформировать личные эвристики для их применения. С этих позиций тренажер становится не столько средством обучения, сколько инструментом извлечения знаний и формирования личного опыта.

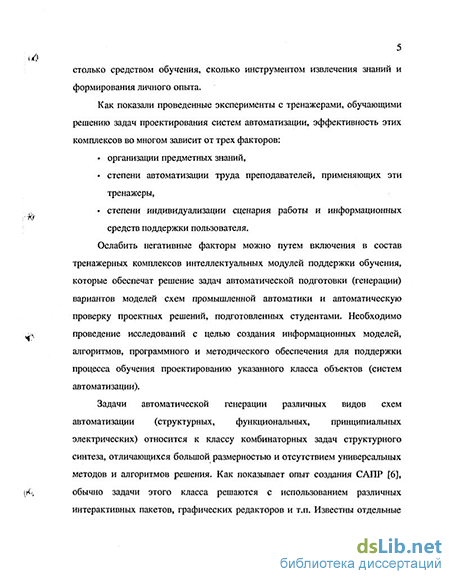

Как показали проведенные эксперименты с тренажерами, обучающими решению задач проектирования систем автоматизации, эффективность этих комплексов во многом зависит от трех факторов:

организации предметных знаний,

степени автоматизации труда преподавателей, применяющих эти тренажеры,

степени индивидуализации сценария работы и информационных средств поддержки пользователя.

Ослабить негативные факторы можно путем включения в состав тренажерных комплексов интеллектуальных модулей поддержки обучения, которые обеспечат решение задач автоматической подготовки (генерации) вариантов моделей схем промышленной автоматики и автоматическую проверку проектных решений, подготовленных студентами.

Задачи автоматической генерации различных видов схем автоматизации (структурных, функциональных, принципиальных электрических) относятся к классу комбинаторных задач структурного синтеза, отличаются большой размерностью и отсутствием универсальных методов и алгоритмов решения. Как

показывает опыт создания САПР, обычно задачи этого класса решаются с использованием различных интерактивных пакетов и графических редакторов. Известны решения, поддерживающие интерактивные алгоритмы подготовки отдельных видов документации (схем трубных проводок, монтажно-коммутационных схем) на системы автоматизации (СА), однако они предполагают наличие соответствующего решения из класса щзинцшшальных электрических схем. Все указанные разработки относятся к классу промышленных САПР и не поддерживают операции проверки и анализа решения пользователя. Перечисленные факты позволяют считать тему диссертации актуальным направлением исследования.

Целью диссертационной работы является создание моделей и алгоритмов синтеза схем для тренажерного комплекса, обучающего проектированию систем автоматизации.

Задачи исследования. Для достижения поставленной цели необходимо решить следующие задачи:

  1. Выполнить анализ автоматизированных обучающих систем, и процесса обучения проектированию схем систем автоматизации. Разработать структуру интеллектуального тренажерного комплекса, ориентированного на автоматизацию труда преподавателя и эффективную реализацию индуктивных методик обучения.

  2. Разработать концептуально-логическую модель представления предметных знаний, включающую знания об элементах технических средств автоматики (ТСА), структуре объекта проектирования (СА) и способах преобразования моделей схем.

  3. Разработать алгоритмы синтеза моделей функциональных и принципиальных электрических схем систем автоматизации.

  4. Разработать алгоритм проверки учебных проектных решений, созданных в интеллектуальном тренажерном комплексе.

  5. Разработать методику обучения проектированию схем систем автоматизации на основе информационного и программного обеспечения НТК.

  6. Создать программное обеспечение для интеллектуальных модулей поддержки обучения, обеспечивающих автоматическую генерацию моделей схем промышленной автоматики и автоматическую проверку проектных решений, подготовленных студентами.

Методы исследования. Для решения поставленных задач в качестве базовой методологии, являющейся основой исследования, в работе использовались методы структурного системного анализа. Также использованы: теория множеств (при разработке информационных моделей и моделей интерпретаций онтологии), элементы теории графов и теории автоматизированного проектирования (при создании моделей и алгоритмов автоматизированной проверки учебных проектных решений, созданных в интеллектуальном тренажерном комплексе).

Новые научные результаты:

  1. Новая структура интеллектуального тренажерного комплекса, ориентированного на функционирование в глобальной сети, автоматизацию труда преподавателя и эффективную реализацию индуктивных методик обучения.

  2. Концептуально-логическая модель предметной области, включающая таксономии "Элементы ТСА" и "Интерфейсы ТСА", множества экземпляров концептов, множество отношений.

  3. Обобщенная атрибутивная модель базового концепта (устройства автоматики) предметной области.

  4. Постановка задачи синтеза принципиальной электрической схемы системы автоматизации как задачи последовательной трансформации моделей: СС (структурная схема) —> ФС (функциональная) => ПЭС (принципиальная электрическая) / МКС (монтажно -коммутационная).

  5. Продукционные модели представления инженерных приемов синтеза цепей СА и алгоритмы синтеза моделей функциональных и принципиальных электрических схем систем автоматизации.

Практическая ценность работы:

  1. Создана методика обучения проектированию схем систем автоматизации на основе информационного и программного обеспечения интеллектуального тренажерного комплекса.

  2. Разработано программное обеспечение для задач обучения автоматическому проектированию схем систем автоматизации, включающее графические редакторы структурных и функциональных схем, модули генерации знаковых моделей функциональных и принципиальных электрических схем автоматизации, а также проверке знаковых моделей учебных решений.

  3. Создан программно-инструментальный комплекс ведения БД по техническим средствам автоматики. База данных включает описания технических устройств на множестве из 200 характеристик, в том числе описания функциональных и конструктивных особенностей блоков и ограничений на условия подключения внешних цепей.

Основные положения, выносимые на защиту:

1.Каждому уровню проектирования должна соответствовать, по меньшей мере, одна модель ОП (Система / Схема); необходима иерархия схемных моделей вида: СС (структурная схема) => ФС(функциональная) => ПЭС (принципиальная электрическая) —> МКС (монтажно-коммутационная) схема системы автоматизации. Процедурные знания должны охватывать методы преобразования всех выделенных моделей ОП.

2. Необходимым условием для перехода от модели СС к модели ФС является наследование всех свойств объектов, перечисленных в СС. Аналогичные условия для перехода от модели ФС к модели ПЭС; для каждой цепи, существующей в модели ФС, обязательно должно быть соответствующее отображение

в модели ПЭС.

  1. В основу любой модели схемы положено бинарное отношение "соединять". В зависимости от множества элементов, на основе этого отношения и ряда дополнительных отношений, характеризующих отдельные свойства элементов, можно получить различные модели схемы системы автоматики.

  2. Алгоритмы, программное и информационное обеспечение синтеза схемных решений систем автоматизации.

Внедрение результатов. Результаты исследований, включающие программное и методическое обеспечение интеллектуального тренажерного комплекса, обучающего проектированию схем систем автоматизации, переданы для использования в учебном процессе Московского инженерно-физического института (государственного университета), а также внедрены в учебный процесс Тверского государственного технического университета.

Апробация работы. Научные и практические результаты диссертационной работы докладывались и обсуждались на I 'международной конференции "Системные, информационные и технические средства и технологии в профессиональной деятельности, образовании, оздоровлении и профилактике", - 2003, Геленджик, на X международной конференции "Современные технологии обучения" - 2004, С-Пб, на ГХ международной научно-технической конференции "Интеллектуальные системы (ШЕЕ AIS'04)", Таганрог-Дивноморское, на ГХ национальной международной конференции по искусственному интеллекту "КИИ-2004", Тверь.

Публикации. По теме диссертации опубликовано 6 печатных работ, из них 5 статей и 1 тезисы.

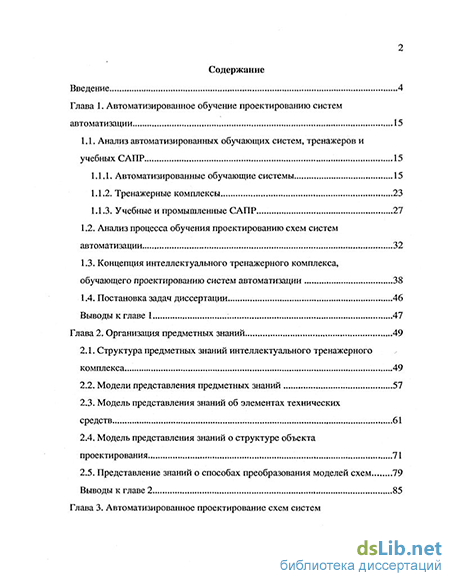

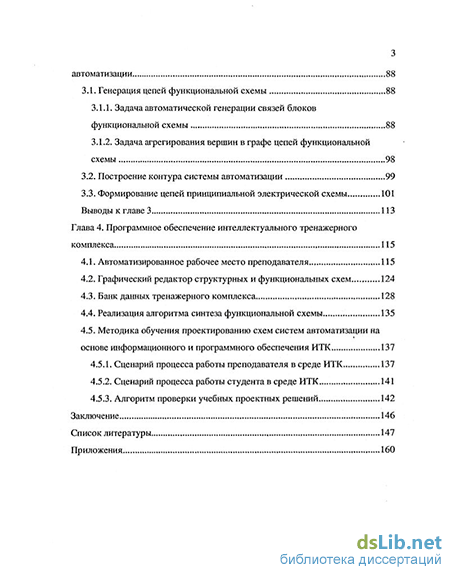

Структура и объем работы. Диссертация состоит из введения, 4 глав, заключения, списка литературы и приложения. Основное содержание работы изложено на 134 страницах машинописного текста, в том числе на 21 рисунке и в 28 таблицах. Список использованной литературы включает ИЗ наименований.
