Содержание к диссертации

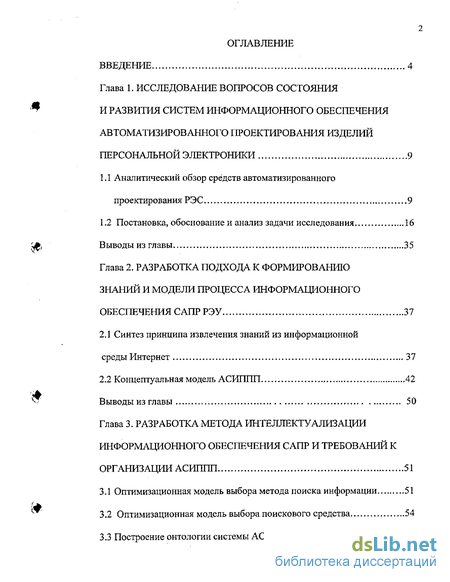

Введение

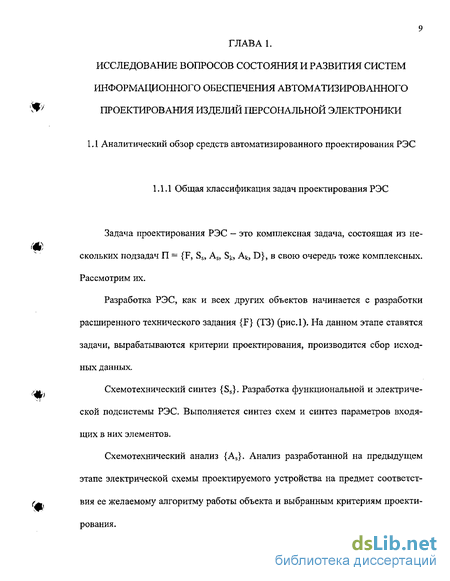

Глава 1. Исследование вопросов состояния и развития систем информационного обеспечения автоматизированного проектирования изделий персональной электроники 9
1.1 Аналитический обзор средств автоматизированного проектирования РЭС 9
1.2 Постановка, обоснование и анализ задачи исследования 16
Выводы из главы 35
Глава 2. Разработка подхода к формированию знаний и модели процесса информационного обеспечения САПР РЭУ 37
2.1 Синтез принципа извлечения знаний из информационной среды Интернет 37
2.2 Концептуальная модель АСИППП 42
Выводы из главы 50
Глава 3. Разработка метода интеллектуализации информационного обеспечения САПР и требований к организации АСИППП 51
3.1 Оптимизационная модель выбора метода поиска информации 51
3.2 Оптимизационная модель выбора поискового средства 54
3.3 Построение онтологии системы АСИППП 74

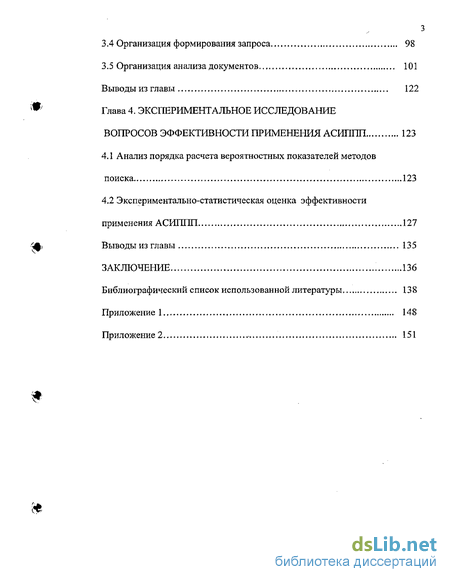

3.4 Организация формирования запроса 98
3.5 Организация анализа документов 101
Выводы из главы 122
Глава 4. Экспериментальное исследование вопросов эффективности применения АСИППП 123
4.1 Анализ порядка расчета вероятностных показателей методов поиска 123
4.2 Экспериментально-статистическая оценка эффективности применения АСИППП 127
Выводы из главы 135
Заключение 136
Библиографический список использованной литературы 138
Приложение 148
- Постановка, обоснование и анализ задачи исследования
- Концептуальная модель АСИППП
- Оптимизационная модель выбора поискового средства
- Экспериментально-статистическая оценка эффективности применения АСИППП
Введение к работе

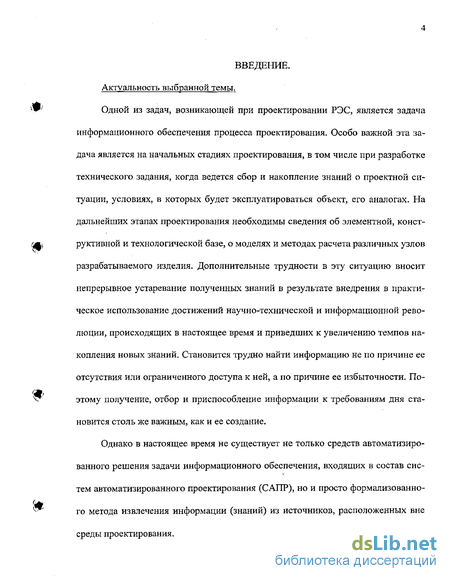

Актуальность выбранной темы.
Wy Одной из задач, возникающей при проектировании РЭС, является задача
информационного обеспечения процесса проектирования. Особо важной эта задача является на начальных стадиях проектирования, в том числе при разработке технического задания, когда ведется сбор и накопление знаний о проектной ситуации, условиях, в которых будет эксплуатироваться объект, его аналогах. На дальнейших этапах проектирования необходимы сведения об элементной, ко нет-
'Ш руктивнои и технологической базе, о моделях и методах расчета различных узлов
разрабатываемого изделия. Дополнительные трудности в эту ситуацию вносит непрерывное устаревание полученных знаний в результате внедрения в практическое использование достижений научно-технической и информационной революции, происходящих в настоящее время и приведших к увеличению темпов накопления новых знаний. Становится трудно найти информацию не по причине ее отсутствия или ограниченного доступа к ней, а по причине ее избыточности. По-
' этому получение, отбор и приспособление информации к требованиям дня ста-
новится столь же важным, как и ее создание.
Однако в настоящее время не существует не только средств автоматизированного решения задачи информационного обеспечения, входящих в состав систем автоматизированного проектирования (САПР), но и просто формализованно-
" го метода извлечения информации (знаний) из источников, расположенных вне
среды проектирования.
'«
~

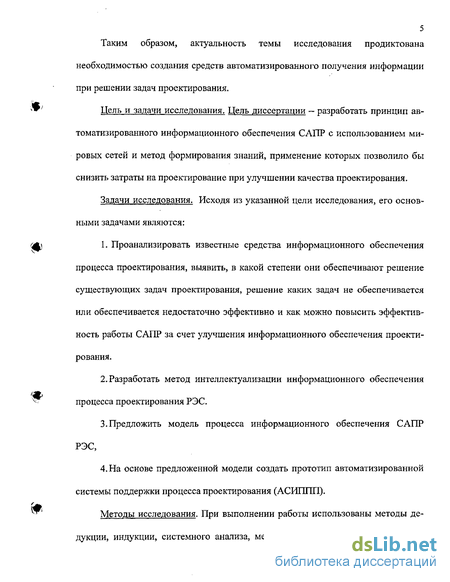

5 Таким образом, актуальность темы исследования продиктована
необходимостью создания средств автоматизированного получения информации
при решении задач проектирования.
Цель и задачи исследования. Цель диссертации — разработать принцип автоматизированного информационного обеспечения САПР с использованием мировых сетей и метод формирования знаний, применение которых позволило бы снизить затраты на проектирование при улучшении качества проектирования.
Задачи исследования. Исходя из указанной цели исследования, его основными задачами являются:
1. Проанализировать известные средства информационного обеспечения
процесса проектирования, выявить, в какой степени они обеспечивают решение
существующих задач проектирования, решение каких задач не обеспечивается
или обеспечивается недостаточно эффективно и как можно повысить эффектив
ность работы САПР за счет улучшения информационного обеспечения проекти
рования.
2. Разработать метод интеллектуализации информационного обеспечения
процесса проектирования РЭС.
3.Предложить модель процесса информационного обеспечения САПР РЭС,
4. На основе предложенной модели создать прототип автоматизированной системы поддержки процесса проектирования (АСИППП).
Методы исследования. При выполнении работы использованы методы дедукции, индукции, системного анализа, метод комплексного подхода, методы
теории оптимизации, теории принятия решения, теории анализа, теории автоматизированного проектирования, имитационного моделирования, методы булевой логики.

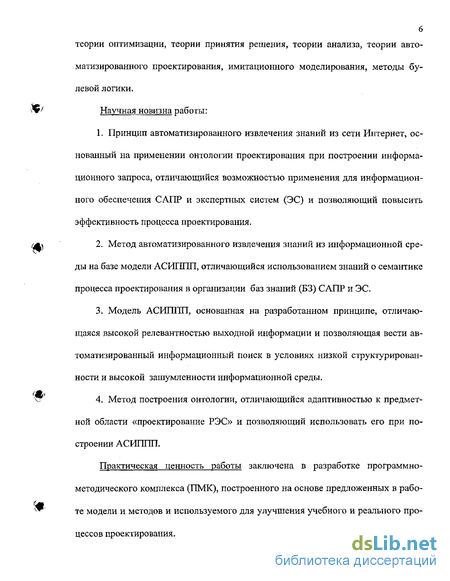

Научная новизна работы:
1. Принцип автоматизированного извлечения знаний из сети Интернет, ос
нованный на применении онтологии проектирования при построении информа
ционного запроса, отличающийся возможностью применения для информацион
ного обеспечения САПР и экспертных систем (ЭС) и позволяющий повысить
эффективность процесса проектирования.
щл 2. Метод автоматизированного извлечения знаний из информационной сре-
ды на базе модели АСИГШП, отличающийся использованием знаний о семантике процесса проектирования в организации баз знаний (БЗ) САПР и ЭС,
3. Модель АСИГШП, основанная на разработанном принципе, отличаю
щаяся высокой релевантностью выходной информации и позволяющая вести ав
томатизированный информационный поиск в условиях низкой структурирован
ности и высокой зашумленности информационной среды.
*" 4. Метод построения онтологии, отличающийся адаптивностью к предмет-
ной области «проектирование РЭС» и позволяющий использовать его при построении АСИГШП.
Практическая ценность работы заключена в разработке программно-
методического комплекса (ПМК), построенного на основе предложенных в рабо-
те модели и методов и используемого для улучшения учебного и реального про-
цессов проектирования.
7

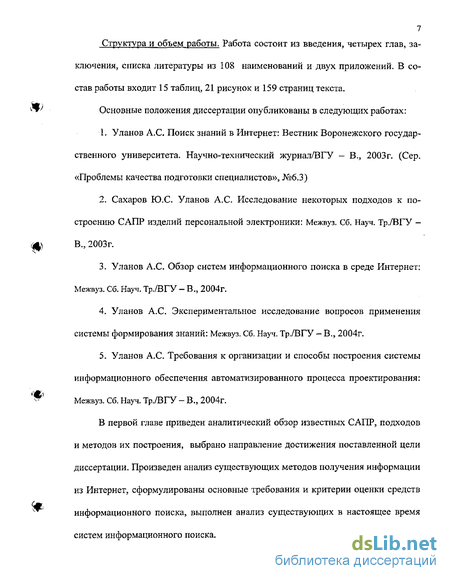

Структура и объем работы. Работа состоит из введения, четырех глав, за
ключения, списка литературы из 108 наименований и двух приложений. В со
став работы входит 15 таблиц, 21 рисунок и 159 страниц текста.
W Основные положения диссертации опубликованы в следующих работах:
Уланов А.С. Поиск знаний в Интернет: Вестник Воронежского государственного университета. Научно-технический журнал/ВГУ - В., 2003 г. (Сер. «Проблемы качества подготовки специалистов», №6.3)
Сахаров Ю.С. Уланов А.С. Исследование некоторых подходов к построению САПР изделий персональной электроники: Межвуз, Сб. Науч. ТрУВГУ -
Ш\ В., 2003г.
Уланов А.С. Обзор систем информационного поиска в среде Интернет: Межвуз. Сб. Науч. Тр./ВГУ- В., 2004г.
Уланов А.С. Экспериментальное исследование вопросов применения системы формирования знаний: Межвуз. Сб. Науч. ТрУВГУ - В., 2004г.
Уланов А.С. Требования к организации и способы построения системы информационного обеспечения автоматизированного процесса проектирования:
'*" Межвуз. Сб. Науч. ТрУВГУ - В., 2004г.
В первой главе приведен аналитический обзор известных САПР, подходов и методов их построения, выбрано направление достижения поставленной цели диссертации. Произведен анализ существующих методов получения информации из Интернет, сформулированы основные требования и критерии оценки средств информационного поиска, выполнен анализ существующих в настоящее время систем информационного поиска.

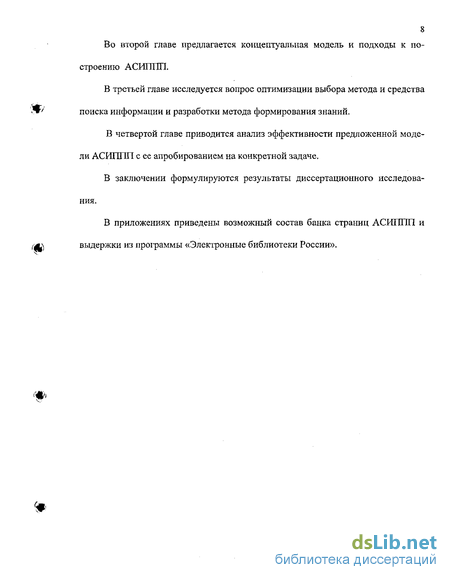

Во второй главе предлагается концептуальная модель и подходы к построению АСИППП.
В третьей главе исследуется вопрос оптимизации выбора метода и средства поиска информации и разработки метода формирования знаний.
В четвертой главе приводится анализ эффективности предложенной модели АСИППП с ее апробированием на конкретной задаче.
В заключении формулируются результаты диссертационного исследования.
В приложениях приведены возможный состав банка страниц АСИППП и выдержки из программы «Электронные библиотеки России».
