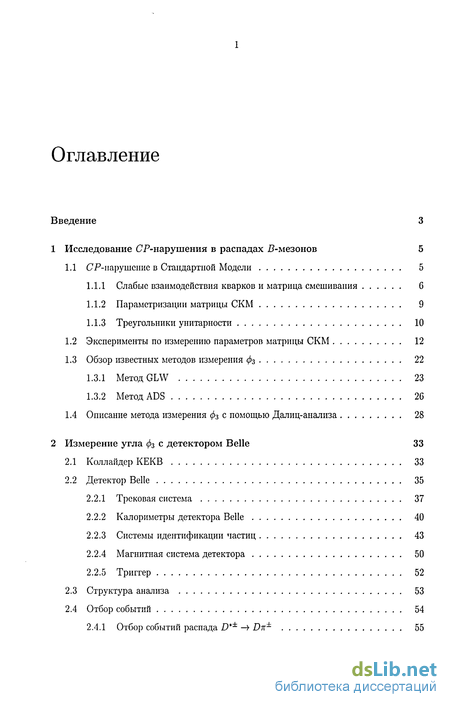

Содержание к диссертации
Введение

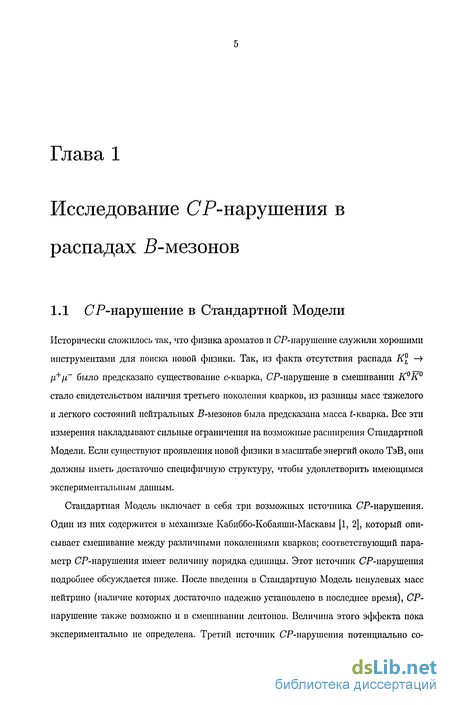

1 Исследование СР-нарушения в распадах Р-мезонов 5
1.1 СР-нарушенис в Стандартной Модели 5

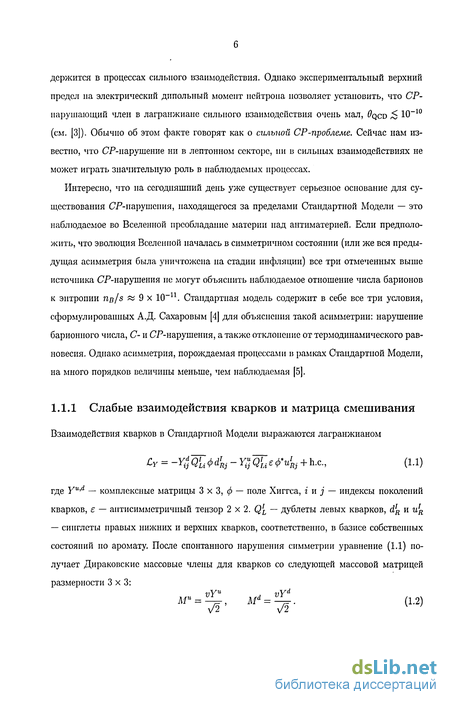

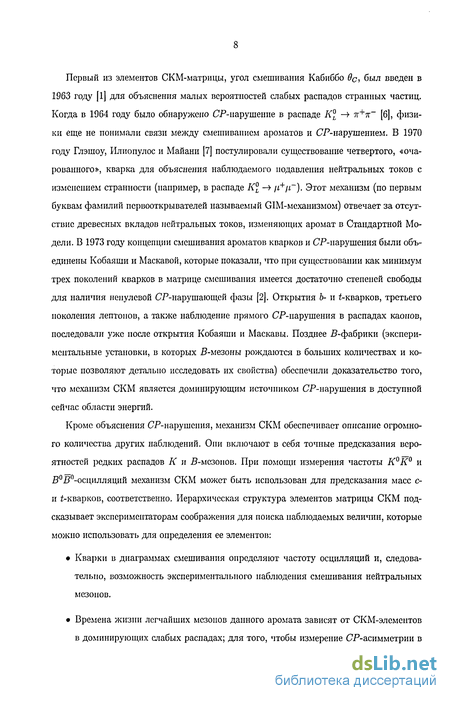

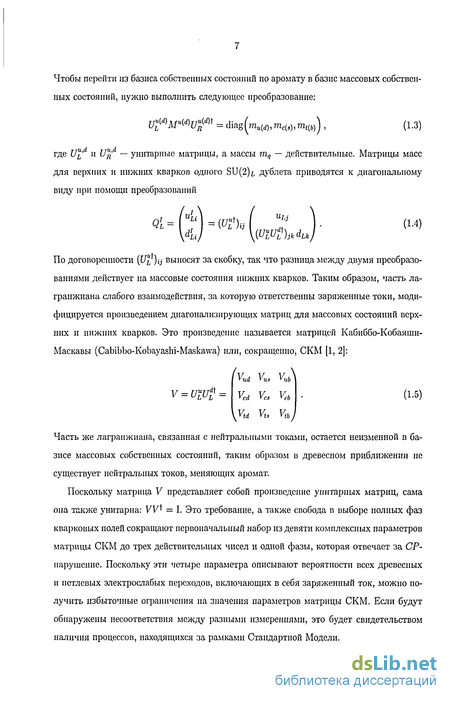

1.1.1 Слабые взаимодействия кварков и матрица смешивания 6
1.1.2 Параметризации матрицы СКМ 9
1.1.3 Треугольники унитарности 10
1.2 Эксперименты по измерению параметров матрицы СКМ 12
1.3 Обзор известных методов измерения фз 22
1.3.1 Метод GLW 23
1.3.2 Метод ADS 26
1.4 Описание метода измерения фз с помощью Далиц-анализа 28
2 Измерение угла фз с детектором Belle 33
2.1 Коллайдер КЕКВ 33
2.2 Детектор Belle 35
2.2.1 Трековая система 37
2.2.2 Калориметры детектора Belle 40
2.2.3 Системы идентификации частиц 43
2.2.4 Магнитная система детектора 50
2.2.5 Триггер 52
2.3 Структура анализа 53
2.4 Отбор событий 54
2.4.1 Отбор событий распада D** -» Dn± 55
2.4.2 Отбор событий распада В± -> DK^ 57
2.4.3 Отбор событий распада В± -> D*^ 60
2.4.4 Отбор событий распада В* -> DK** 61
2.5 Определение амплитуды распада D0 —\ К^к+ъ- 62
2.6 Анализ распределения Далица в распадах В* -> D^K^*- 69
2.6.1 Учет фоновых событий 72
2.6.2 Учет эффективности 73
2.6.3 Результаты подгонки тестовых распадов 74
2.6.4 Подгонка сигнала 75
2.6.5 Определение статистических ошибок 76
2.6.6 Оценка систематических ошибок 82
2.6.7 Влияние нерезонансного вклада В DKg,K± на измерение ф3 в распаде В± -» DK*± 85
2.6.8 Оценка модельной неопределенности 89
2.6.9 Совместное измерение фз с использованием каналов В± -> DK^, В± -> D'K* иВМ DK%± 91
2.7 Сравнение с другими измерениями ф3 93
3 Перспективы измерения фз на супер-В фабрике 96
3.1 Проект супер-В фабрики 96
3.2 Модельно-независимый подход к измерению угла ф3 98
3.2.1 Основная идея модельно-независимого измерения 100
3.2.2 Анализ распадов Dcp с разбиением 102
3.2.3 Выбор оптимального разбиения 112
3.2.4 Анализ распадов ^(3770) - {K%ir+ir-)D(K%n+ir-)D 118
3.2.5 Обсуждение результатов 121
Заключение 123
- Эксперименты по измерению параметров матрицы СКМ
- Детектор Belle
- Структура анализа
- Результаты подгонки тестовых распадов
Введение к работе

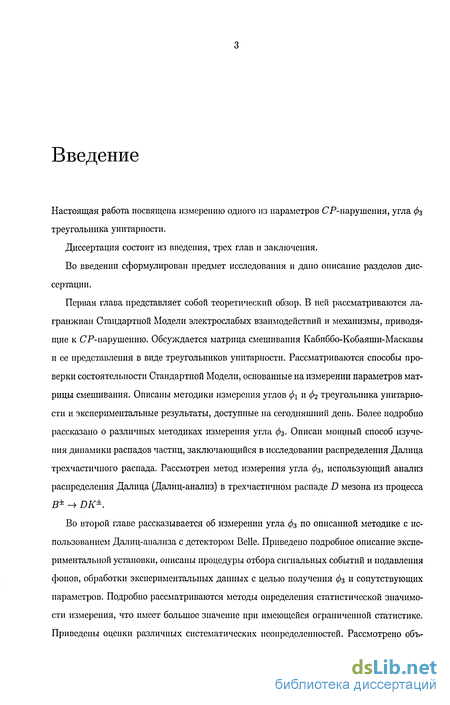

Настоящая работа посвящена измерению одного из параметров СР-нарушения, угла фз треугольника унитарности.
Диссертация состоит из введения, трех глав и заключения.
Во введении сформулирован предмет исследования и дано описание разделов диссертации.
Первая глава представляет собой теоретический обзор. В ней рассматриваются лагранжиан Стандартной Модели электрослабых взаимодействий и механизмы, приводящие к СР-нарушению. Обсуждается матрица смешивания Кабиббо-Кобаяши-Маскавы и ее представления в виде треугольников унитарности. Рассматриваются способы проверки состоятельности Стандартной Модели, основанные на измерении параметров матрицы смешивания. Описаны методики измерения углов фі и ф2 треугольника унитарности и экспериментальные результаты, доступные на сегодняшний день. Более подробно рассказано о различных методиках измерения угла ф3. Описан мощный способ изучения динамики распадов частиц, заключающийся в исследовании распределения Далица трехчастичпого распада. Рассмотрен метод измерения угла фз, использующий анализ распределения Далица (Далиц-анализ) в трехчастичном распаде D мезона из процесса В± -> DK±.
Во второй главе рассказывается об измерении угла фз по описанной методике с использованием Далиц-анализа с детектором Belle. Приведено подробное описание экспериментальной установки, описаны процедуры отбора сигнальных событий и подавления фонов, обработки экспериментальных данных с целью получения ф$ и сопутствующих параметров. Подробно рассматриваются методы определения статистической значимости измерения, что имеет большое значение при имеющейся ограниченной статистике. Приведены оценки различных систематических неопределенностей. Рассмотрено объ-
единенное измерение фз в трех использованных каналах для улучшения статистической точности. В заключение приведено сравнение полученных результатов с другими доступными измерениями угла фз-

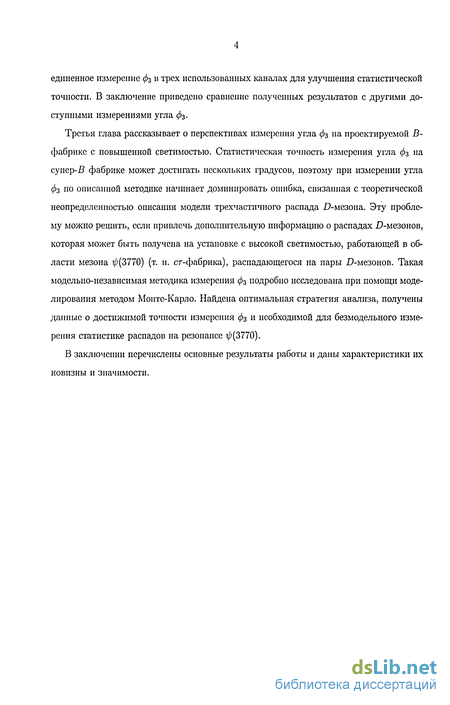

Третья глава рассказывает о перспективах измерения угла фз на проектируемой В-фабрике с повышенной светимостью. Статистическая точность измерения угла фз на супер-5 фабрике может достигать нескольких градусов, поэтому при измерении угла фз по описанной методике начинает доминировать ошибка, связанная с теоретической неопределенностью описания модели трехчастичного распада D-мезона. Эту проблему можно решить, если привлечь дополнительную информацию о распадах .D-мезонов, которая может быть получена на установке с высокой светимостью, работающей в области мезона -0(3770) (т. н. сг-фабрика), распадающегося на пары D-мезонов. Такая моделыю-независимая методика измерения ф3 подробно исследована при помощи моделирования методом Монте-Карло. Найдена оптимальная стратегия анализа, получены данные о достижимой точности измерения фз и необходимой для безмодельного измерения статистике распадов на резонансе -0(3770).
В заключении перечислены основные результаты работы и даны характеристики их новизны и значимости.
