Введение к работе
Эксперименты по фоторождению я ° -мезонов начиная с 1950 года, интенсивно проводились как зарубежными, так и советскими группами. Исследовались сечение фотообразования "-мезонов под различными углами, Я -зависимость сечения для некоторых углов образования ""-мезонов в области энергии (3/2, 3/2) резонанса. Особый интерес представляло исследование упругого фоторождения ""-мезонов. Сечение упругого фоторождения 37"° -мезонов в электромагнитном поле ядра использовалось для определения времени жизни ТГ"-мезонов, а упругое ядерное рождение ""-мезонов - для изучения распределения ядерной материи. Результаты серии советских и зарубежных работ показали, что определенное таким путем распределение ядерной материи соответствует распределению заряда, полученному из экспериментов по рассеянию электронов.
Фоторождение °-мезонов на нуклонах в резонансной области энергии по аналогии с пион-нуклонным взаимодействием, в основном происходит через возбужденное барионное состояние и является одним из основных способов изучения статических характеристик этих резонансов.
Взаимодействие как пионов, так и фотонов с ядрами в резонансной области энергии в изобарных моделях приводит к возбуждению связанных нуклонов и образованию состояния изобара-дырка ( Д h). Поведение состояния ( Д h ) в ядре определяется взаимодействием л. -изобары с ядром. Поэтому, анализ экспериментальных результатов по полному сечению пион-ядерного взаимодействия в рамках изобарно-дырочного формализма позволил получить информацию о ( Д/V) потенциале. Когерентное взаимодействие монохроматических фотонов с ядрами, то есть упругое рассеяние фотонов и когерентное фоторождение 7" "-мезонов, рассмотренное в рамках изобарно-дырочного формализма, дополняет пион-ядерное взаимодействие и позволяет получить информацию о поведении различных АН -парциальных состояний.
Эти интересные возможности изучения л А/ взаимодействия инициировали проведение новых исследований фоторождения -мезонов на ядрах в резонансной области энергии. Были проведены эксперименты как на непрерывном пучке тормозных фотонов (Томск, Бонн), так и на меченом фотонном пучке (Ереван, Бонн).
Разделение когерентного фотообразования 7"0-мезонов от некогерентного осуществлено как регистрацией ядра отдачи, так и выбором кинематической области, где некогерентным фотообразованием можно пренебречь.

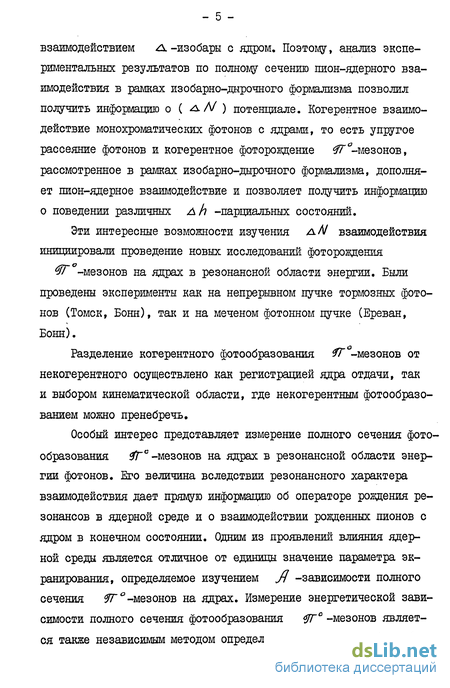

Особый интерес представляет измерение полного сечения фотообразования $Г° -мезонов на ядрах в резонансной области энергии фотонов. Его величина вследствии резонансного характера взаимодействия дает прямую информацию об операторе рождения ре-зонансов в ядерной среде и о взаимодействии рожденных пионов с ядром в конечном состоянии. Одним из проявлений влияния ядерной среды является отличное от единицы значение параметра экранирования, определяемое изучением Л -зависимости полного сечения 9Г° -мезонов на ядрах. Измерение энергетической зависимости полного сечения фотообразования fT° -мезонов является также независимым методом определения когерентного фотооб - 6 разования ФГ -мезонов, так как в области энергии фотонов л 250 МэВ полное сечение определено в основном когерентным взаимодействием, а при - - 250 МэВ является суммой двух -когерентного и некогерентного взаимодействий и имея сечение некогерентного образования "° -мезонов, легко оценить сечение когерентного фотообразования» С другой стороны, полное сечение фотообразования &Г -мезонов совместно с полным сечением заряженных адронов составляет полное сечение фотообразования адронов, непосредственное измерение которого, особенно в области у- 300 МэВ связано с большими экспериментальными трудностями»

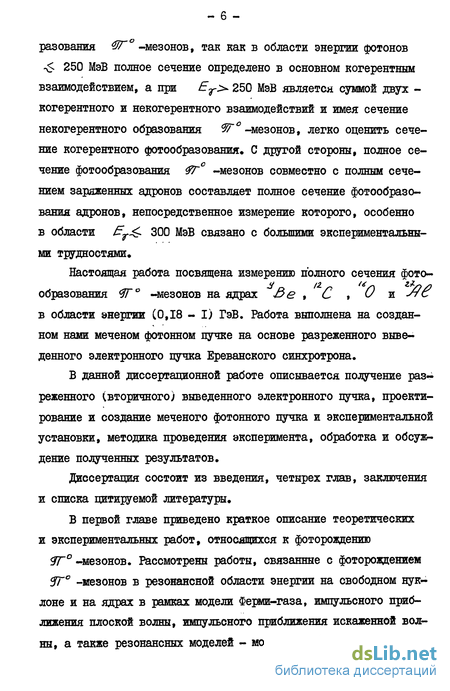

Настоящая работа посвящена измерению полного сечения фотообразования $Г° -мезонов на ядрах Зе , С , О и лс в области энергии (0,18 - I) ГэВ. Работа выполнена на созданном нами меченом фотонном пучке на основе разреженного выведенного электронного пучка Ереванского синхротрона.
В данной диссертационной работе описывается получение раз реженного (вторичного) выведенного электронного пучка, проектирование и создание меченого фотонного пучка и экспериментальной установки, методика проведения эксперимента, обработка и обсуждение полученных результатов.
Диссертация состоит из введения, четырех глав, заключения и списка цитируемой литературы.
В первой главе приведено краткое описание теоретических и экспериментальных работ, относящихся к фоторождению $Г° -мезонов. Рассмотрены работы, связанные с фоторождением ЗГ° -мезонов в резонансной области энергии на свободном нуклоне и на ядрах в рамках модели Ферми-газа, импульсного приближения плоской волны, импульсного приближения искаженной волны, а также резонансных моделей - модели изобарных входных состояний и изобарно-дырочного формализма.

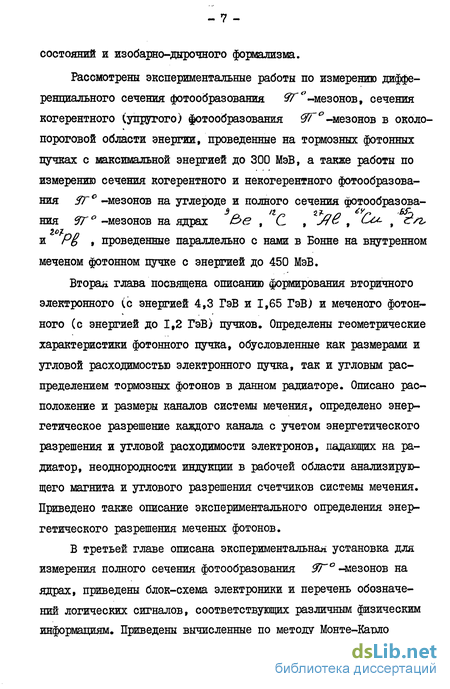

Рассмотрены экспериментальные работы по измерению дифференциального сечения фотообразования ЯГ°-мезонов, сечения когерентного (упругого) фотообразования W°-мезонов в околопороговой области энергии, проведенные на тормозных фотонных пучках с максимальной энергией до 300 МэВ, а также работы по измерению сечения когерентного и некогерентного фотообразования ЗТ° -мезонов на углероде и полного сечения фотообразова-ния 9Г° -мезонов на ядрах &Є , С , sfe , - , с/г. и Р@ , проведенные параллельно с нами в Бонне на внутренном меченом фотонном пучке с энергией до 450 МэВ.
Втора» глава посвящена описанию формирования вторичного электронного (с энергией 4,3 ГэВ и 1,65 ГэВ) и меченого фотонного (с энергией до 1,2 ГэВ) пучков. Определены геометрические характеристики фотонного пучка, обусловленные как размерами и угловой расходимостью электронного пучка, так и угловым распределением тормозных фотонов в данном радиаторе. Описано расположение и размеры каналов системы мечения, определено энергетическое разрешение каждого канала с учетом энергетического разрешения и угловой расходимости электронов, падающих на радиатор, неоднородности индукции в рабочей области анализирующего магнита и углового разрешения счетчиков системы мечения. Приведено также описание экспериментального определения энергетического разрешения меченых фотонов.
В третьей главе описана экспериментальная установка для измерения полного сечения фотообразования ФГ° -мезонов на ядрах, приведены блок-схема электроники и перечень обозначений логических сигналов, соответствующих различным физическим информациям. Приведены вычисленные по методу Монте-Карло
- 8 конверсионные эффективности 0 -квантов для различных толщин конвертера и -телескопа с учетом и без учета обратно рассеянных электронов, отбрасываемых первым счетчиком Т -телескопа, включенным на антисовпадение с остальными счетчиками. Рассмотрены случаи попадания фотонов на конвертер под различными углами. Описывается также процесс вычисления по методу Монте-Карло эффективности регистрации °-мезонов 49Г -детектором с учетом его геометрической эффективности. Детально рассмотрены случаи когерентного фотообразования в области энергии фотонов до I ГэВ, некогерентного фотообразования ФГ0 -мезонов на углероде для энергии фотонов до 400 МэВ и фотообразования на СВО-І бодном нуклоне в энергетической области фотонов (0,2 - I) ГэВ.
Четвертая глава посвящена описанию методики проведения эксперимента, обработке результатов измерений, определению необходимых поправок к сечению фотообразования УГ°-мезонов, связанных с: - ослаблением фотонного пучка в воздухе и в мишени; потерей УТ °-мезонов, образованных под малыми углами относительно направления фотонного пучка; многократным тормозным излучением в радиаторе; вкладом электрон-позитронных пар, образовавшихся под большими углами; эффектом толщины мишени. Приведены значения полного сечения фотообразования 07" -мезонов без заряженных частиц в конечном состоянии. Обсуждение полученных результатов проведено для энергетической зависимости и J-J -зависимости полного сечения фотообразования ФҐ0 -мезонов, полного сечения фотообразования адронов, сечения когерентного фотообразования $Г° -мезонов на углероде и кислороде, сечения фоторасщепления углерода.
В заключении сформулированы основные результаты и выводы диссертационной работы.
