Введение
Глава 1. Состояние проблемы обеспечения работоспособности распределительных электрических сетей 10 кв сельскохозяйственого назначения 12
1.1. Общая характеристика проблемы обеспечения работоспособности РЭССхН-10 кВ 12
1.2. Существующие системы обслуживания РЭСсхН-10 кВ 15
1.3. Постановка цели и задач исследования 26
Глава 2. Анализ отказов изоляционных элементов рэссхн-10 кв, методов и средств их диагностирования 29
2.1. Метод обработки статистической информации по отказам элементов распределительных сетей 29
2.2. Анализ отключений сельских распределительных сетей ЮкВ 35
2.3. Анализ безотказности элементов распределительных электрических сетей 10 кВ 42
2.4. Анализ отказов силовых трансформаторов распределительных сетей 59
2.5. Обоснование закона распределения наработок между отказами электрооборудования 70
2.6. Анализ методов и средств диагностирования внешней изоляции РЭСсхН-10 кВ и их сравнительная оценка 76
2.7. Анализ методов и средств диагностирования силовых трансформаторов 99
2.8. Выводы 112
Глава 3. теорЕтическое обоснование диагностических признаков состояния изоляционных элементов РЭСсхН-10 кВ 115
3.1. Процесс образования высокочастотных сигналов в дефектной изоляции 115
V* 3.2. Электромагнитные волны на линиях электропередачи при разрядах в дефектном изоляторе 124
3.3. Моделирование распространения импульсных сигналов по од нопроводной и трехпроводной линиям 127
3.3.1. Распространение импульсных сигналов по однопроводной линии 127
3.3.2. Распространение импульсных сигналов по трехпроводной линии 132
3.4. Обоснование диагностических признаков силовых трансформаторов 148
3.5. Исследование влияния изменения собственных частот обмоток силовых трансформаторов на амплитудно-частотные характеристики 157
3.6. Выводы 173
Глава 4. Экспериментальные исследования по обос нованию диагностических признаков внешней и внутренней изоляции элементов рэссхн 10 кв. методика диагностирования 175
4.1. Экспериментальные исследования ВЧ-сигналов внешней изоляции гальваническим и антенным методами в лабораторных условиях при моделировании различных видов дефектов 175
4.2. Исследование ВЧ-сигналов при поверхностных разрядах на внешней изоляции 194
4.3. Экспериментальные исследования распространения ВЧ-сигналов по проводам ВЛ 10 кВ 200
4.4. Алгоритм обработки результатов исследований ВЧ-сигналов 215
4.5. Методика диагностирования внешней изоляции РЭСсхН-10 кВ с использованием полученных экспериментальных результатов и математического моделирования 222
4.6. Методика диагностирования изоляции силовых трансформаторов 10/0,4 кВ 223
4.7. Выводы 236
Глава 5. Мероприятия по обеспечению работоспособности элементов РЭССХН-10 кв 240
5.1. Прогнозирование резерва запасных элементов РЭСсхН-10 кВ 240
5.1.1. Прогнозирование резерва запасных элементов на основе регрессионного анализа 240
Ф 5.1.2. Вероятностное прогнозирование резерва запасных элементов распределительных сетей 10 кВ 270
5.1.3. Сравнительный анализ комплектования резервов запасных элементов существующими и предлагаемым методами 286
5.2. Обоснование периодичности диагностирования изоляционных элементов РЭСсхН-10 кВ 289
5.2.1. Обоснование периодичности диагностирования внешней изоляции распределительных сетей 10 кВ 289
5.2.2. Обоснование периодичности диагностирования внутренней изоляции силовых трансформаторов 10/0,4 кВ 296
5.3. Обоснование стратегии обслуживания элементов РЭСсхН-10 кВ 299
5.4. Выводы 306
Глава 6. Экономическая эффективность обеспечения работоспособности РЭСсхН-10 кВ 307
6.1. Экономическая эффективность от применения метода и средств диагностирования РЭСсхН-10 кВ регистрацией ВЧ-излучений 307
6.2. Экономическая эффективность от применения метода и средств оценки состояния силовых трансформаторов с использованием АЧХ 312
6.3. Выводы 315
Основные выводы 316
сПисок литературы
- Существующие системы обслуживания РЭСсхН-10 кВ
- Анализ безотказности элементов распределительных электрических сетей 10 кВ
- Моделирование распространения импульсных сигналов по од нопроводной и трехпроводной линиям
- Исследование ВЧ-сигналов при поверхностных разрядах на внешней изоляции
Введение к работе
Актуальность темы. Обеспечение надежного электроснабжения агропромышленных приемников в значительной мере зависит от состояния изоляционных элементов распределительных электрических сетей 10 кВ сельскохозяйственного назначения (РЭСсхН-10 кВ), которые включают в себя внешнюю и внутреннюю изоляцию. Основными ее элементами являются: штыревая изоляция воздушной линии (ВЛ), опорная изоляция аппаратов, проходная изоляция комплектных (КТП) и закрытых (ЗТП) трансформаторных пунктов, вводы высокого (ВН) и низкого (НН) напряжения, а также главная (маслобарьерная) и витковая изоляция силовых трансформаторов. С позиции надежности, это слабые звенья РЭСсхН-10 кВ.
Сложившаяся ситуация и специфические условия эксплуатации РЭСсхН-10 кВ приводят к значительному числу отказов электрооборудования. Отказы электрооборудования и перерывы в электроснабжении предприятий агропромышленного комплекса вызывают как прямой экономический ущерб, связанный с восстановлением этого электрооборудования, так и технологический, обусловленный порчей сельхозпродукции.
Концепция развития электрификации сельского хозяйства России, разработанная под руководством академиков Россельхозакадемии Бородина И.Ф., Кормановского Л.П., Краснощекова Н.В., Стребкова Д.С. и одобренная Президиумом Российской Академии сельскохозяйственных наук в 2001 году, предусматривает создание стратегии развития электрификации и энергетики сельского хозяйства, обеспечивающей эффективное и надежное электроснабжение потребителей во всех регионах, повышение надежности электроснабжения до уровня показателей развитых стран (снижение числа и продолжительности отключений в 10 раз), отработку и освоение системы эффективной эксплуатации электрооборудования.
Современное состояние сетей в сельской местности характеризуется их старением: более 30% воздушных линий и трансформаторных подстанций

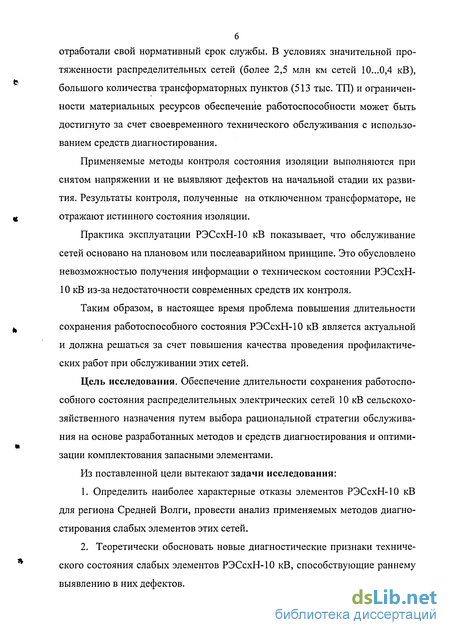

отработали свой нормативный срок службы. В условиях значительной протяженности распределительных сетей (более 2,5 млн км сетей 10...0,4 кВ), большого количества трансформаторных пунктов (513 тыс. ТП) и ограниченности материальных ресурсов обеспечение работоспособности может быть достигнуто за счет своевременного технического обслуживания с использованием средств диагностирования.
Применяемые методы контроля состояния изоляции выполняются при снятом напряжении и не выявляют дефектов на начальной стадии их развития. Результаты контроля, полученные на отключенном трансформаторе, не отражают истинного состояния изоляции.
Практика эксплуатации РЭСсхН-10 кВ показывает, что обслуживание сетей основано на плановом или послеаварийном принципе. Это обусловлено невозможностью получения информации о техническом состоянии РЭСсхН-10 кВ из-за недостаточности современных средств их контроля.
Таким образом, в настоящее время проблема повышения длительности сохранения работоспособного состояния РЭСсхН-10 кВ является актуальной и должна решаться за счет повышения качества проведения профилактических работ при обслуживании этих сетей.
Цель исследования. Обеспечение длительности сохранения работоспособного состояния распределительных электрических сетей 10 кВ сельскохозяйственного назначения путем выбора рациональной стратегии обслуживания на основе разработанных методов и средств диагностирования и оптимизации комплектования запасными элементами.
Из поставленной цели вытекают задачи исследования:
Определить наиболее характерные отказы элементов РЭСсхН-10 кВ для региона Средней Волги, провести анализ применяемых методов диагностирования слабых элементов этих сетей.
Теоретически обосновать новые диагностические признаки технического состояния слабых элементов РЭСсхН-10 кВ, способствующие раннему выявлению в них дефектов.

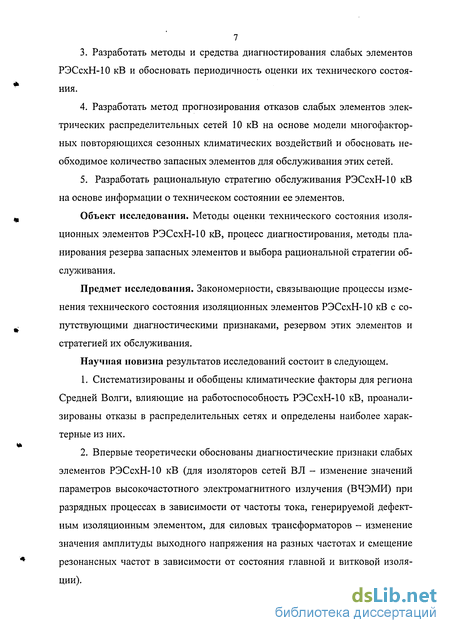

3. Разработать методы и средства диагностирования слабых элементов
РЭСсхН-10 кВ и обосновать периодичность оценки их технического состояния.
4. Разработать метод прогнозирования отказов слабых элементов элек
трических распределительных сетей 10 кВ на основе модели многофактор
ных повторяющихся сезонных климатических воздействий и обосновать не
обходимое количество запасных элементов для обслуживания этих сетей.
5. Разработать рациональную стратегию обслуживания РЭСсхН-10 кВ
на основе информации о техническом состоянии ее элементов.
Объект исследования. Методы оценки технического состояния изоляционных элементов РЭСсхН-10 кВ, процесс диагностирования, методы планирования резерва запасных элементов и выбора рациональной стратегии обслуживания.
Предмет исследования. Закономерности, связывающие процессы изменения технического состояния изоляционных элементов РЭСсхН-10 кВ с сопутствующими диагностическими признаками, резервом этих элементов и стратегией их обслуживания.
Научная новизна результатов исследований состоит в следующем.
Систематизированы и обобщены климатические факторы для региона Средней Волги, влияющие на работоспособность РЭСсхН-10 кВ, проанализированы отказы в распределительных сетях и определены наиболее характерные из них.
Впервые теоретически обоснованы диагностические признаки слабых элементов РЭСсхН-10 кВ (для изоляторов сетей В Л - изменение значений параметров высокочастотного электромагнитного излучения (ВЧЭМИ) при разрядных процессах в зависимости от частоты тока, генерируемой дефектным изоляционным элементом, для силовых трансформаторов - изменение значения амплитуды выходного напряжения на разных частотах и смещение резонансных частот в зависимости от состояния главной и витковой изоляции).

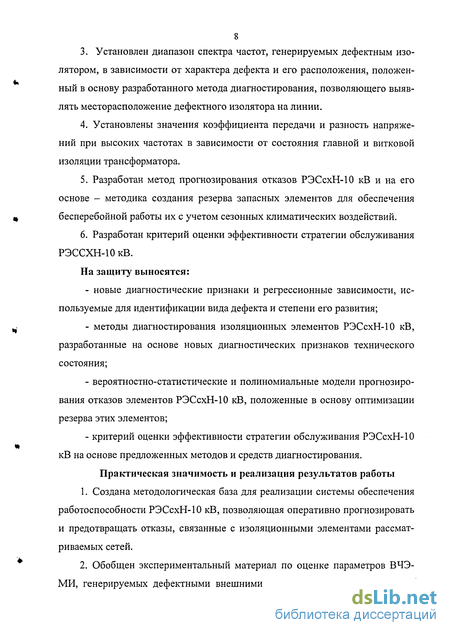

3. Установлен диапазон спектра частот, генерируемых дефектным изо
лятором, в зависимости от характера дефекта и его расположения, положен
ный в основу разработанного метода диагностирования, позволяющего выяв
лять месторасположение дефектного изолятора на линии.
Установлены значения коэффициента передачи и разность напряжений при высоких частотах в зависимости от состояния главной и витковой изоляции трансформатора.
Разработан метод прогнозирования отказов РЭСсхН-10 кВ и на его основе - методика создания резерва запасных элементов для обеспечения бесперебойной работы их с учетом сезонных климатических воздействий.
Разработан критерий оценки эффективности стратегии обслуживания РЭССХН-10 кВ.
На защиту выносятся:
новые диагностические признаки и регрессионные зависимости, используемые для идентификации вида дефекта и степени его развития;
методы диагностирования изоляционных элементов РЭСсхН-10 кВ, разработанные на основе новых диагностических признаков технического состояния;
вероятностно-статистические и полиномиальные модели прогнозирования отказов элементов РЭСсхН-10 кВ, положенные в основу оптимизации резерва этих элементов;
критерий оценки эффективности стратегии обслуживания РЭСсхН-10 кВ на основе предложенных методов и средств диагностирования.
Практическая значимость и реализация результатов работы
Создана методологическая база для реализации системы обеспечения работоспособности РЭСсхН-10 кВ, позволяющая оперативно прогнозировать и предотвращать отказы, связанные с изоляционными элементами рассматриваемых сетей.
Обобщен экспериментальный материал по оценке параметров ВЧЭ-МИ, генерируемых дефектными внешними изоляционными элементами, и

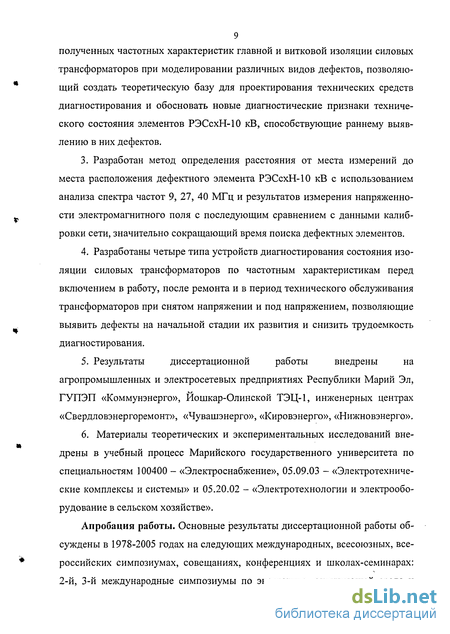

9 полученных частотных характеристик главной и витковои изоляции силовых
трансформаторов при моделировании различных видов дефектов, позволяющий создать теоретическую базу для проектирования технических средств диагностирования и обосновать новые диагностические признаки технического состояния элементов РЭСсхН-10 кВ, способствующие раннему выявлению в них дефектов.
Разработан метод определения расстояния от места измерений до места расположения дефектного элемента РЭСсхН-10 кВ с использованием анализа спектра частот 9, 27, 40 МГц и результатов измерения напряженности электромагнитного поля с последующим сравнением с данными калибровки сети, значительно сокращающий время поиска дефектных элементов.
Разработаны четыре типа устройств диагностирования состояния изоляции силовых трансформаторов по частотным характеристикам перед включением в работу, после ремонта и в период технического обслуживания трансформаторов при снятом напряжении и под напряжением, позволяющие выявить дефекты на начальной стадии их развития и снизить трудоемкость диагностирования.
Результаты диссертационной работы внедрены на агропромышленных и электросетевых предприятиях Республики Марий Эл, ГУПЭП «Коммунэнерго», Иошкар-Олинской ТЭЦ-1, инженерных центрах «Свердловэнергоремонт», «Чувашэнерго», «Кировэнерго», «Нижновэнерго».
6. Материалы теоретических и экспериментальных исследований вне
дрены в учебный процесс Марийского государственного университета по
специальностям 100400 - «Электроснабжение», 05.09.03 - «Электротехниче
ские комплексы и системы» и 05.20.02 - «Электротехнологии и электрообо
рудование в сельском хозяйстве».
Апробация работы. Основные результаты диссертационной работы обсуждены в 1978-2005 годах на следующих международных, всесоюзных, всероссийских симпозиумах, совещаниях, конференциях и школах-семинарах: 2-й, 3-й международные симпозиумы по энергетике, окружающей среде и
10 экономике (Казань, 1998, 2001); международный симпозиум «Теоретические
и электрофизические проблемы повышения надежности и долговечности изоляции сетей с изолированной и резонансно-заземленной нейтралью» (Таллинн, 1989); международная межвузовская школа-семинар «Методы и средства технической диагностики» (Ивано-Франковск, Йошкар-Ола, 1990-2004); всесоюзная конференция «Современные направления развития технологии производства и повышения качества электроизоляционных материалов» (Волжск, 1986); всесоюзный научный семинар «Научные и электрофизические проблемы повышения надежности сетей 6-35 кВ» (Челябинск, 1987); V Всероссийский научно-методический семинар «Энергосбережение, сертификация-99» (Чебоксары, 1999); научно-техническая конференция «Повышение эксплуатационной надежности электрооборудования» (ЧИМЭСХ -ЧГАУ, Челябинск, 1978-2003); научно-техническая и методическая конференция «Электрооборудование, электроснабжение, электропотребление» (Москва, 1995, 1996); научно-техническая конференция «Энергосбережение, электроснабжение, электрооборудование» (Санкт-Петербург, 1999); научно-техническая конференция «Электроснабжение, энергосбережение, энергоремонт» (Новомосковск, 2000); научно-техническая конференция по итогам научных работ Марийского государственного университета, секция электроэнергетики (Йошкар-Ола, 1982-2004).
Разработанные диагностические средства по оценке технического состояния элементов РЭСсхН-10 кВ демонстрировались в Выставочном центре Москвы в 2003-2005 годах, отмечены серебряной медалью, четырьмя дипломами Министерства энергетики, Министерства промышленности, науки и технологии Российской Федерации, Департамента науки и промышленной политики г. Москвы, золотым дипломом Международного форума по проблемам науки и техники Академии Наук о Земле и рекомендованы к внедрению.
В 2005 году основные разделы диссертации обсуждены и одобрены на кафедрах: электроснабжения Ивано-Франковского национального техниче-
ского университета нефти и газа; электроснабжения Чувашского государственного университета; электроэнергетики и техники высоких напряжений Санкт-Петербургского государственного политехнического университета; техники высоких напряжений Уральского государственного технического университета; диагностики энергетического оборудования Санкт-Петербургского электроэнергетического института повышения квалификации Минэнерго РФ; электроснабжения Московского энергетического института; на научно-технических советах: СибНИЭ, Министерства сельского хозяйства и продовольствия Республики Марий Эл, Магистральных электрических сетей ОАО «Мариэнерго», Инженерных центров ОАО «Чувашэнерго», ОАО «Свердловэнергоремонт», «Кировэнерго», «Нижновэнерго» и «Челяб-энерго».
Публикации. По материалам диссертации опубликовано 118 научных работ, в том числе пять монографий. Получены два авторских свидетельства и два патента.
Структура и объем работы. Диссертационная работа состоит из введения, шести глав, заключения, списка литературы и семи приложений. Она изложена на 356 страницах машинописного текста, включая 110 рисунков, 54 таблицы, список литературы из 264 наименований.
Автор выражает глубокую благодарность научным консультантам: доктору технических наук, профессору В.П.Калявину, доктору технических наук, профессору В.А.Буторину, коллективам кафедр электроснабжения МЭИ (ТУ), электрических машин и эксплуатации электрооборудования в сельском хозяйстве ЧГА У.
